Gelænderudfyldning
Supplerende information om vores forskellige gelænderudfyldninger.
En U-baluster pr. trin fastgøres på ydersiden af trappetrinnets gavl.

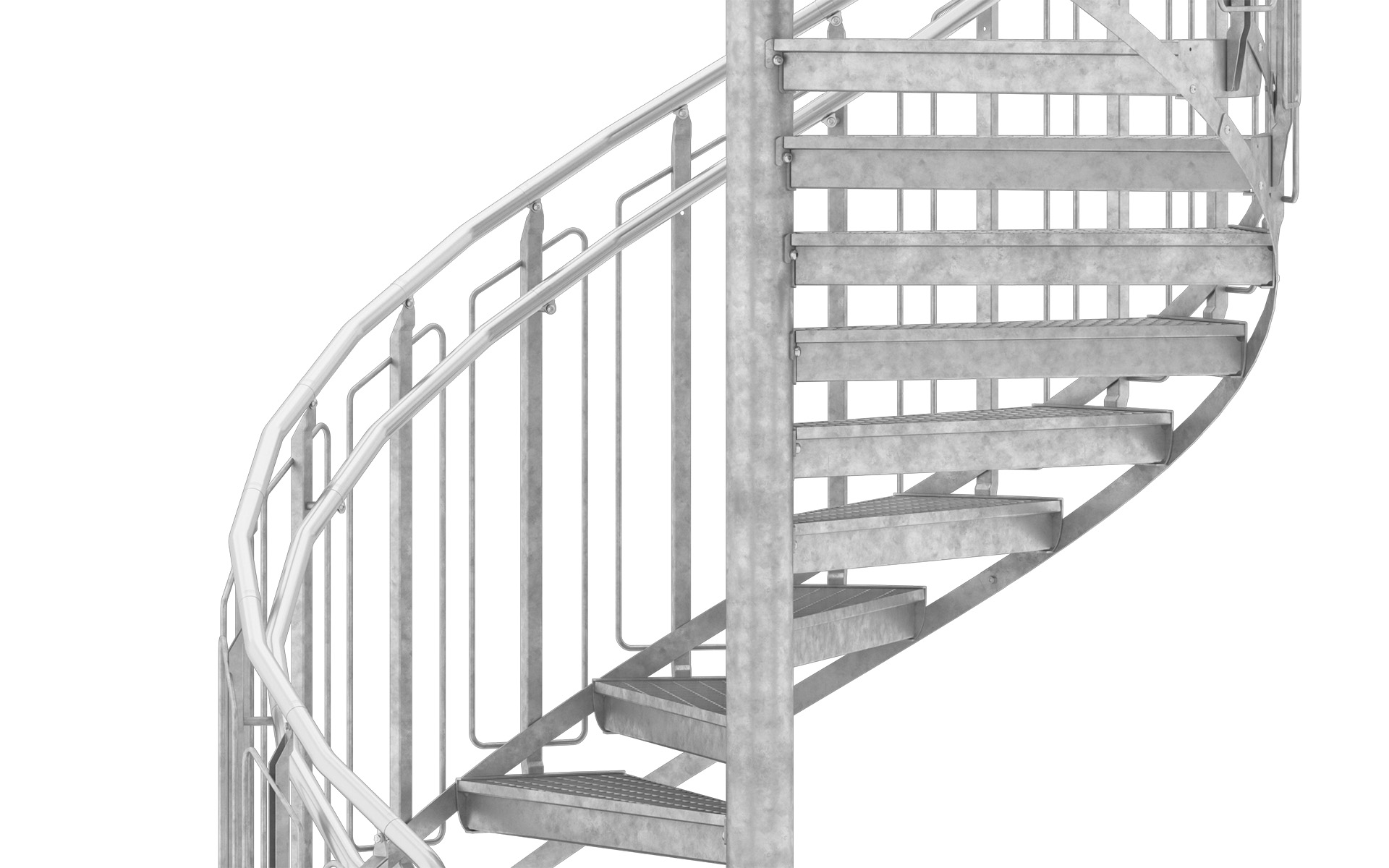

En enklere form for børnesikkert gelænder med en bøjle svejset til U-balustre. Ingen åbning på gelænderet er større end 100 mm.

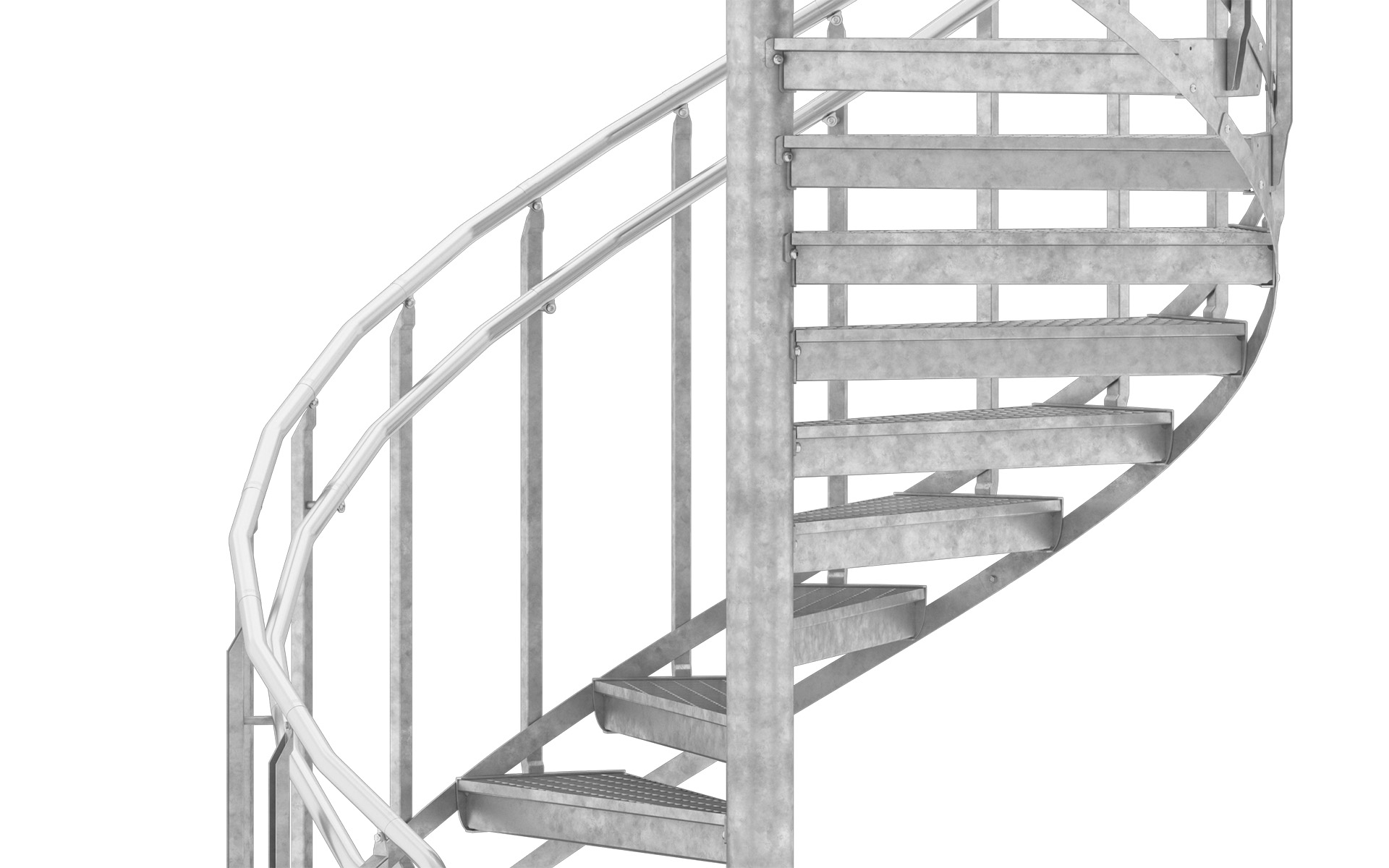

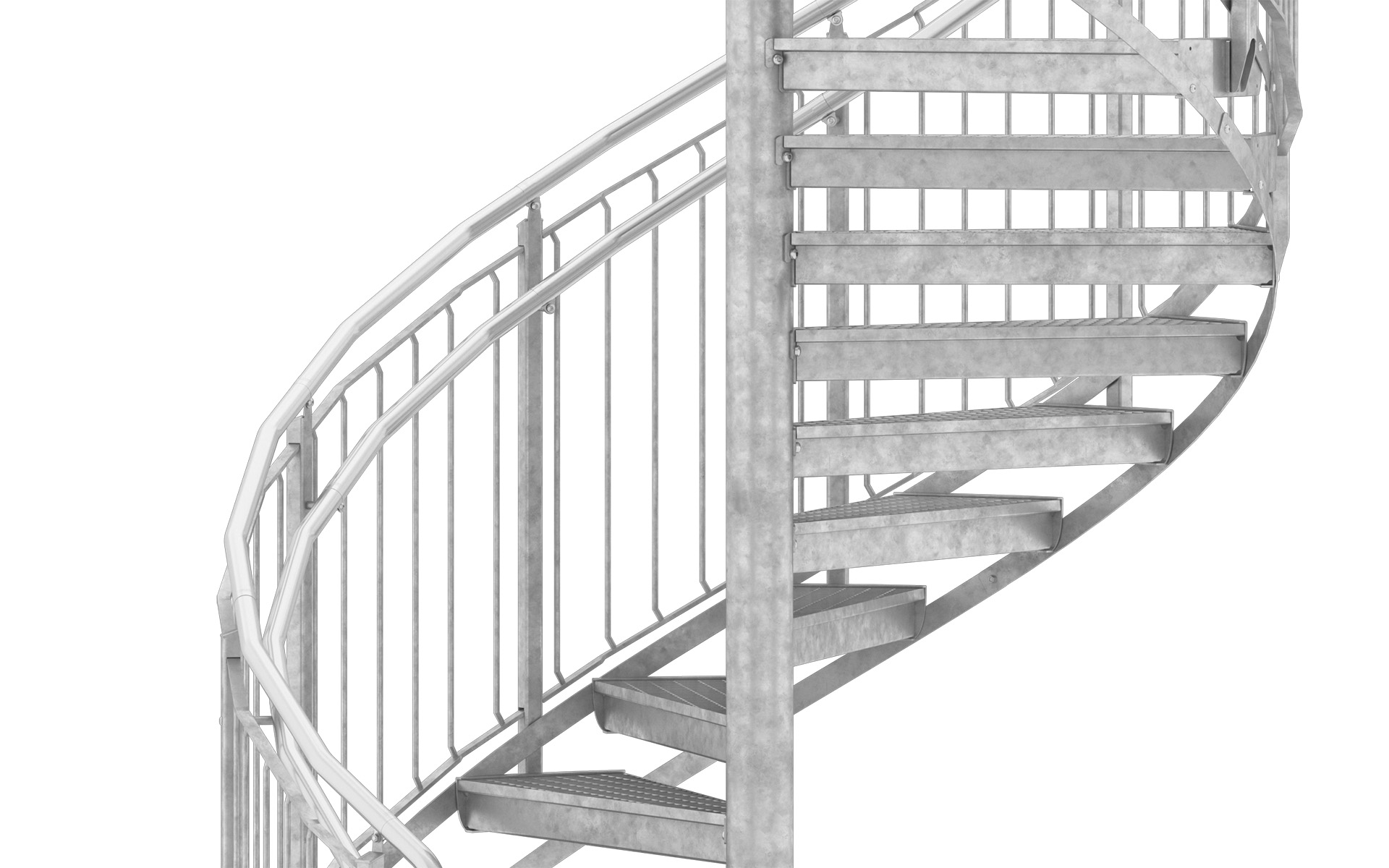

Gelænderudfyldningen består af over- og underliggere af fladstang 25x8 mm. Tremmer ø 11 mm. Maks. åbning 100 mm.
1-4 stk. knælister af fladstang 50×3 mm. En knæliste kan med fordel bruges på høje industritrapper.

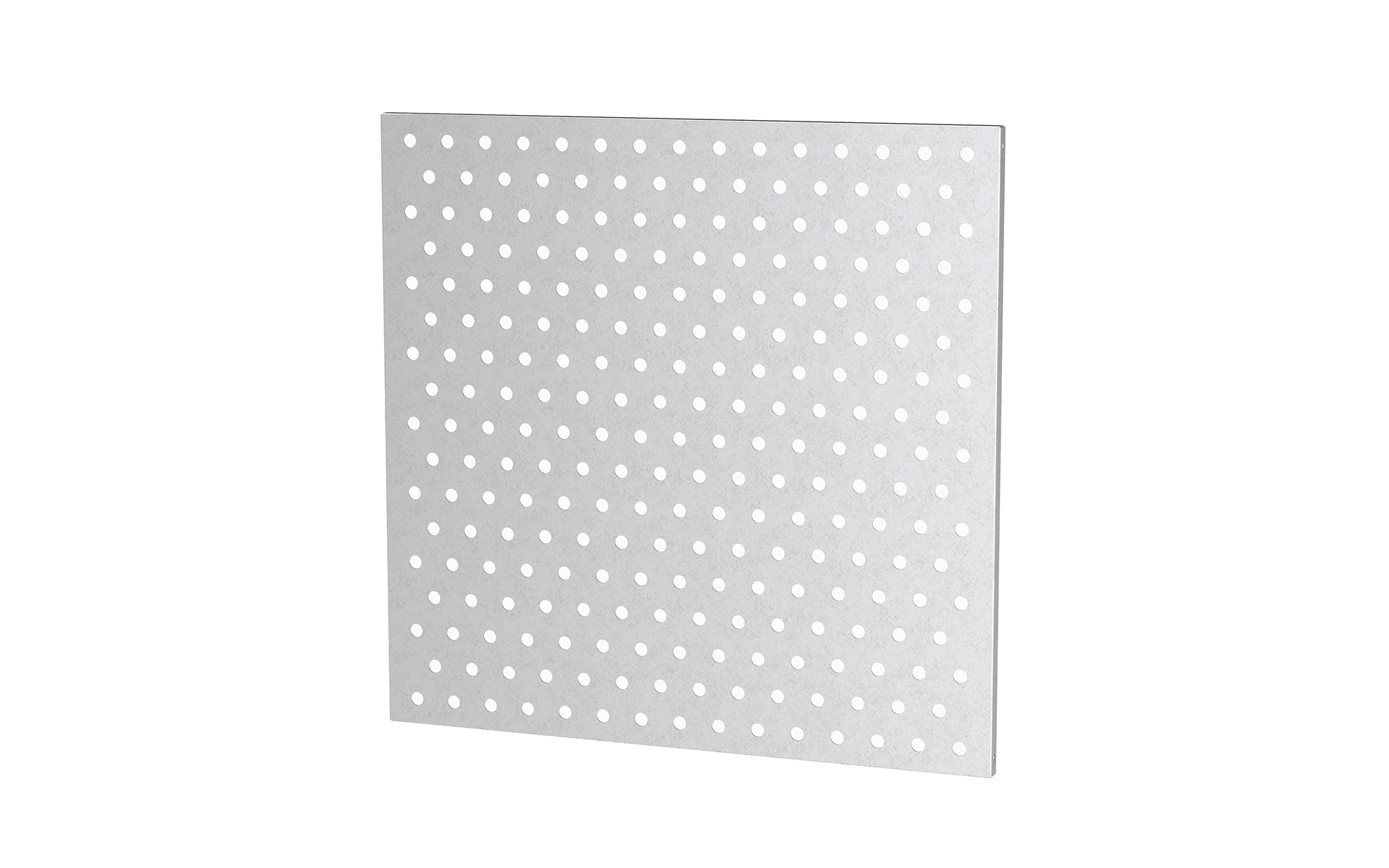

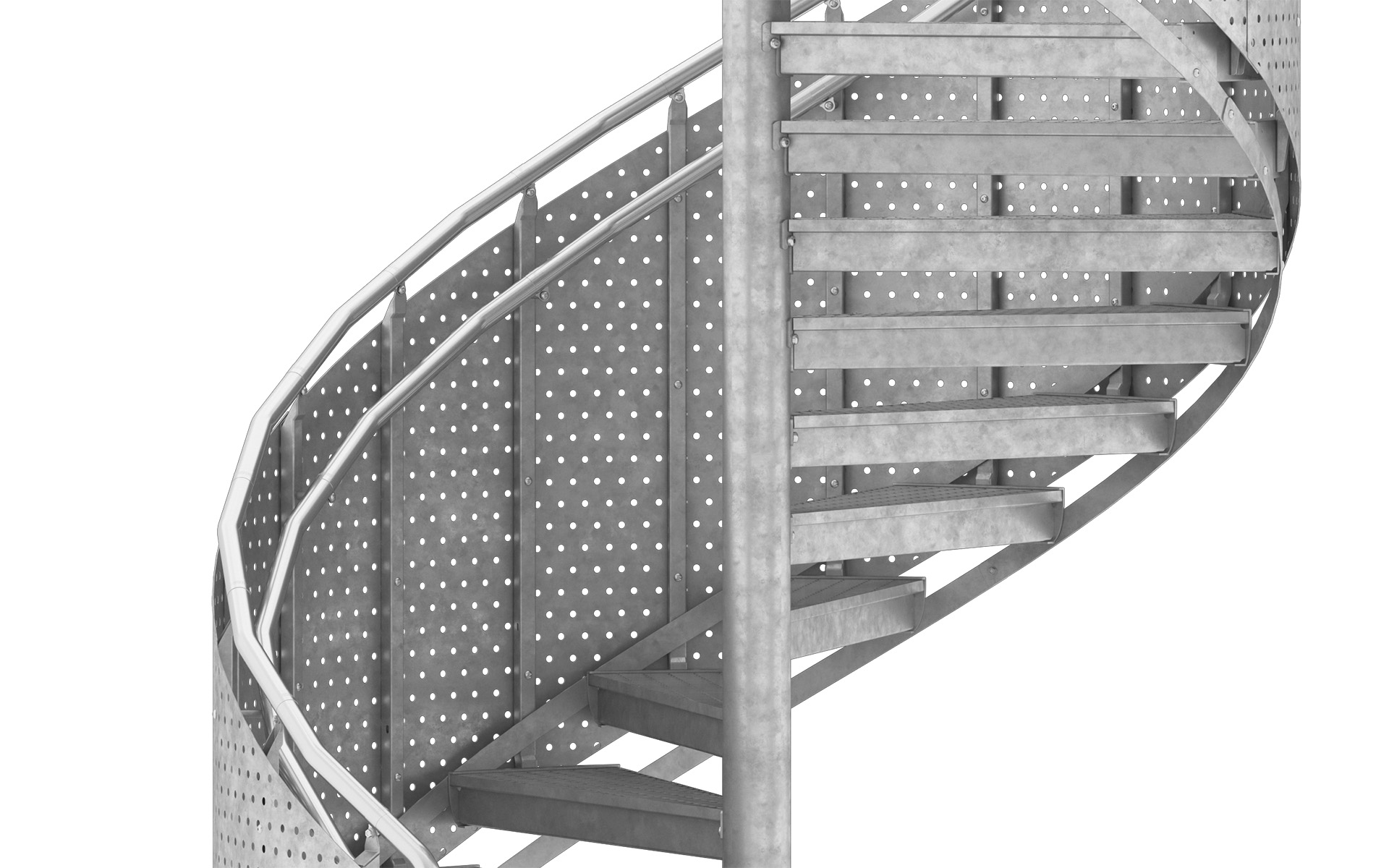

Som standard tilbyder vi en række forskellige varianter af hulinddeling i perforeret metalplade.
Vores almindeligste mønster er:
- ø15, kvadratdeling c/c 40
- 15×15, kvadratdeling c/c 40
- ø20, kvadratdeling c/c 50
- 20×20, kvadratdeling c/c 50
- ø15, trekantdeling c/c 50
- ø20, trekantdeling c/c 60
Også andre varianter kan også tilbydes.

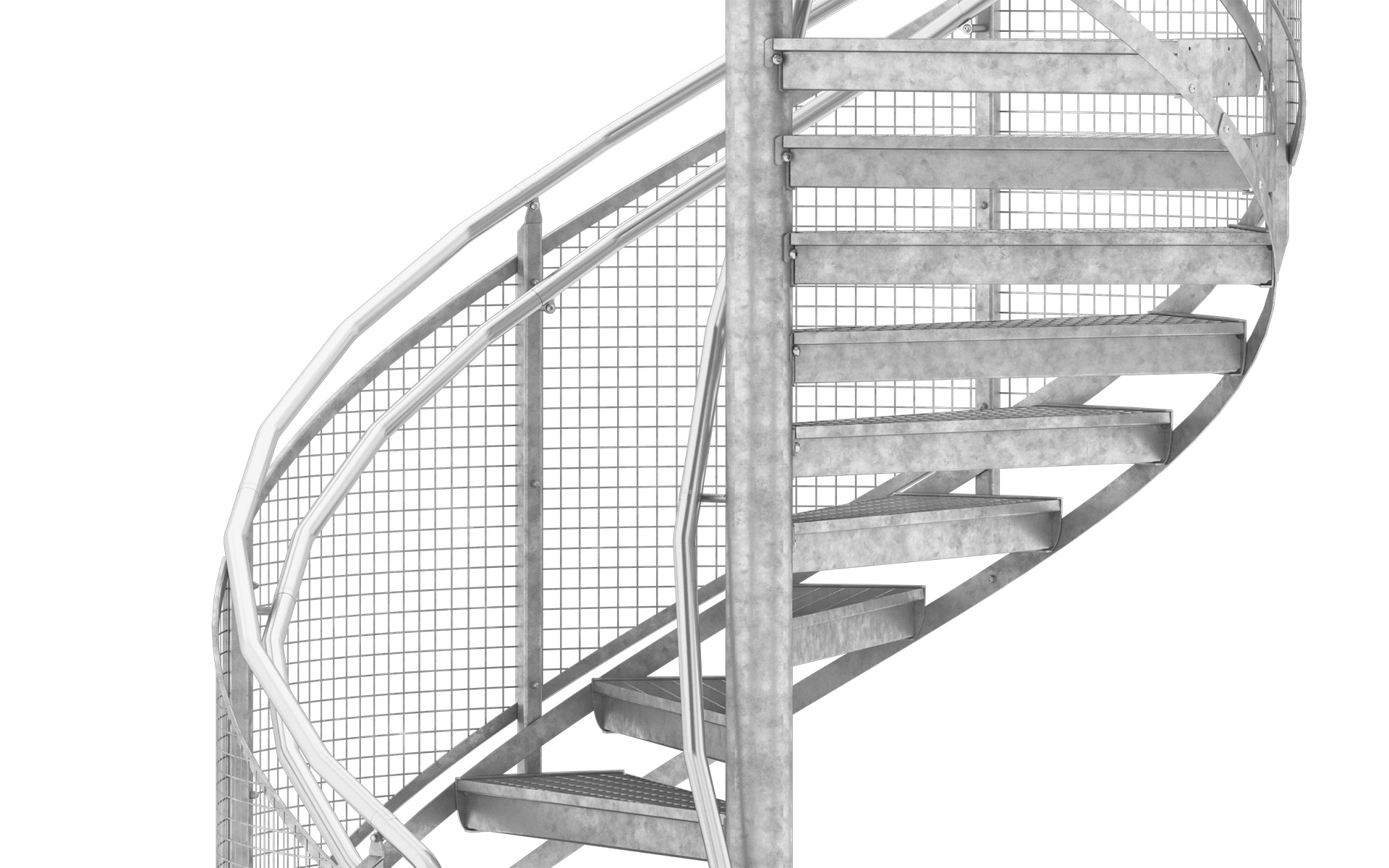

Kreneleret net med standardmaske 40x40 mm. Også maske 30x30 mm kan tilbydes.

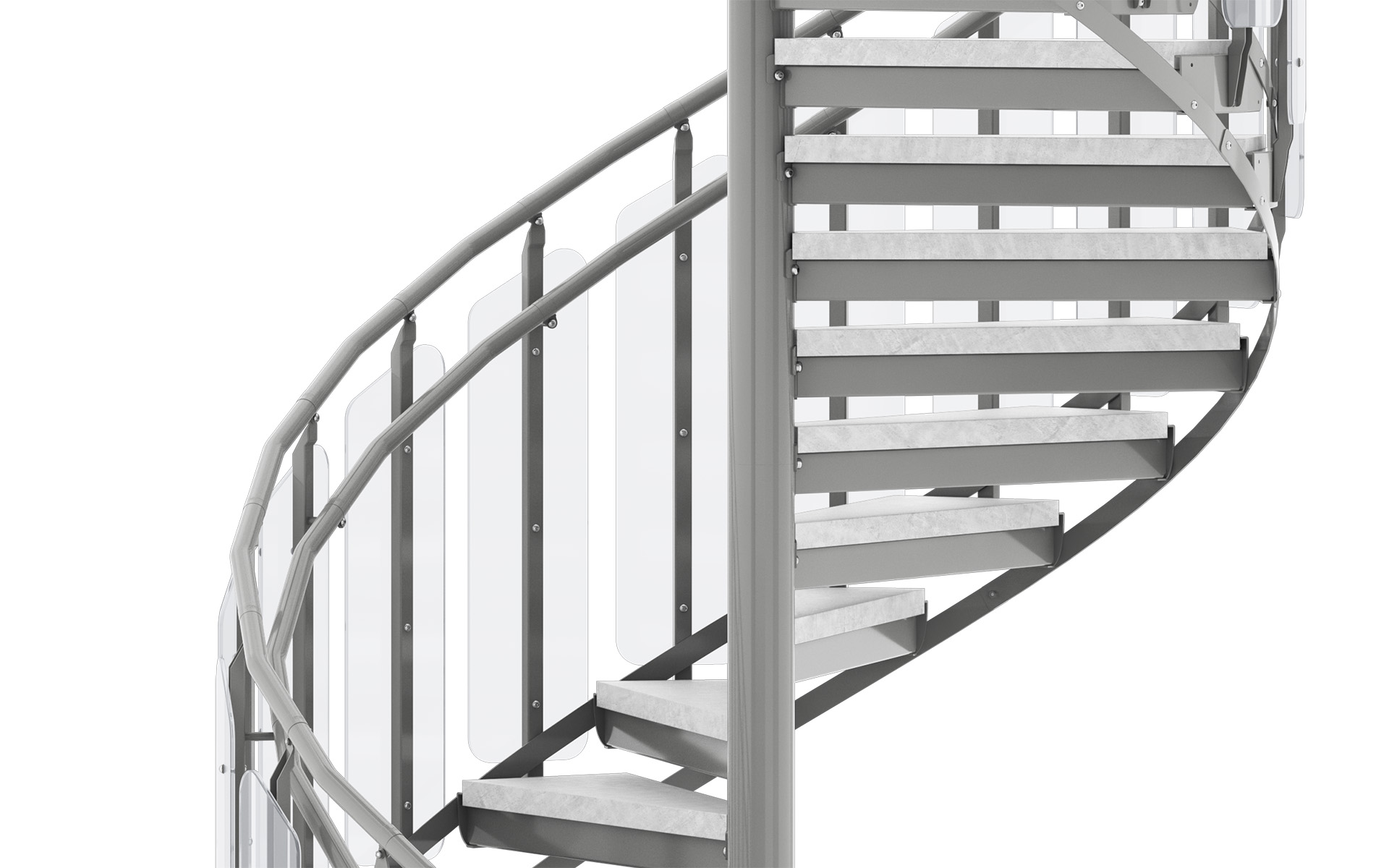

8 mm hærdet lamelglas i kassetter.
Højde gelænder

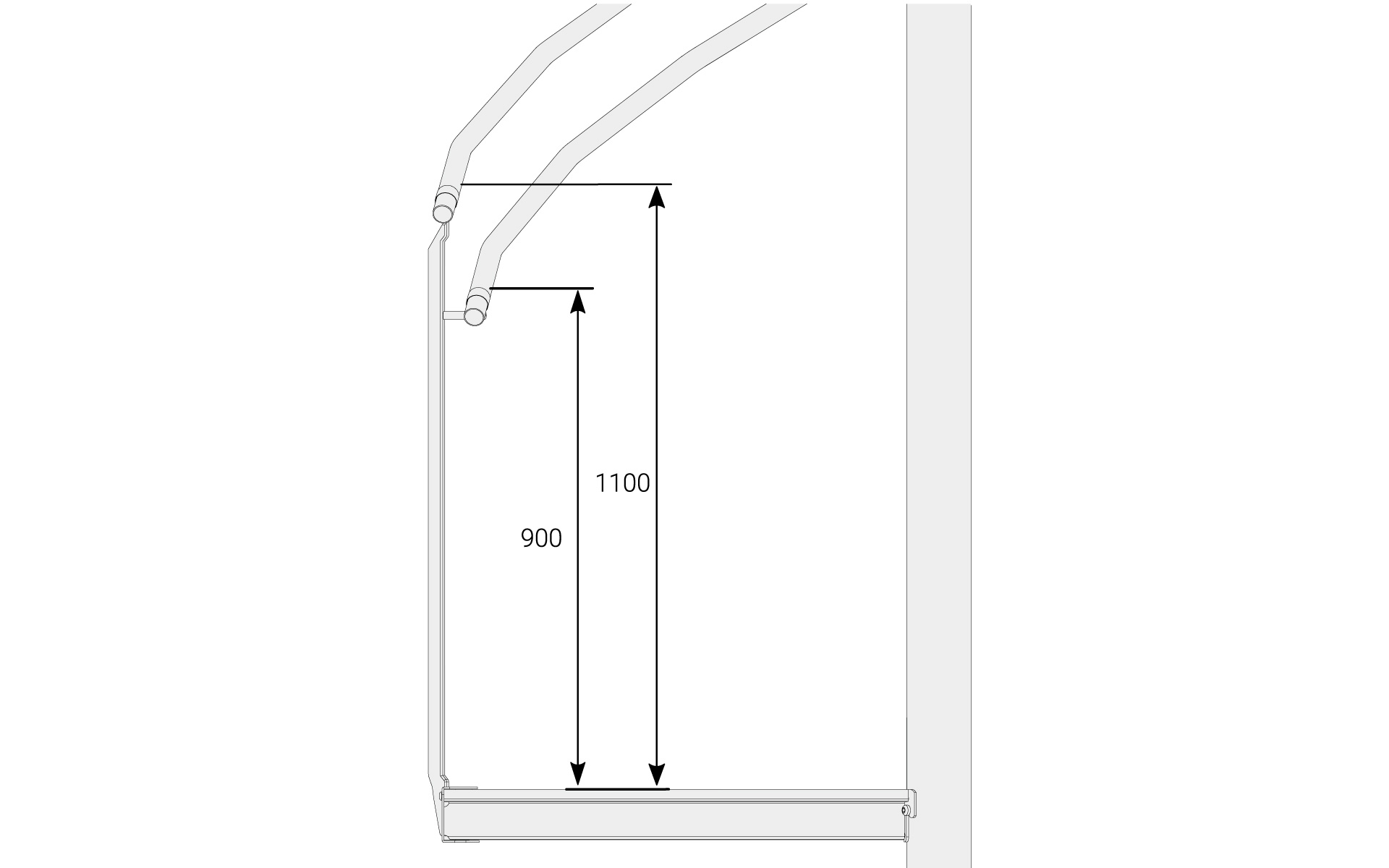

Gelænderhøjden er 1100 mm ved trinforkant. Ekstra håndliste placeres i valgfri højde inden for balustrene, fx 900 mm. Gelænderhøjden på reposen er 1100 mm som standard.
Belastning gelænder

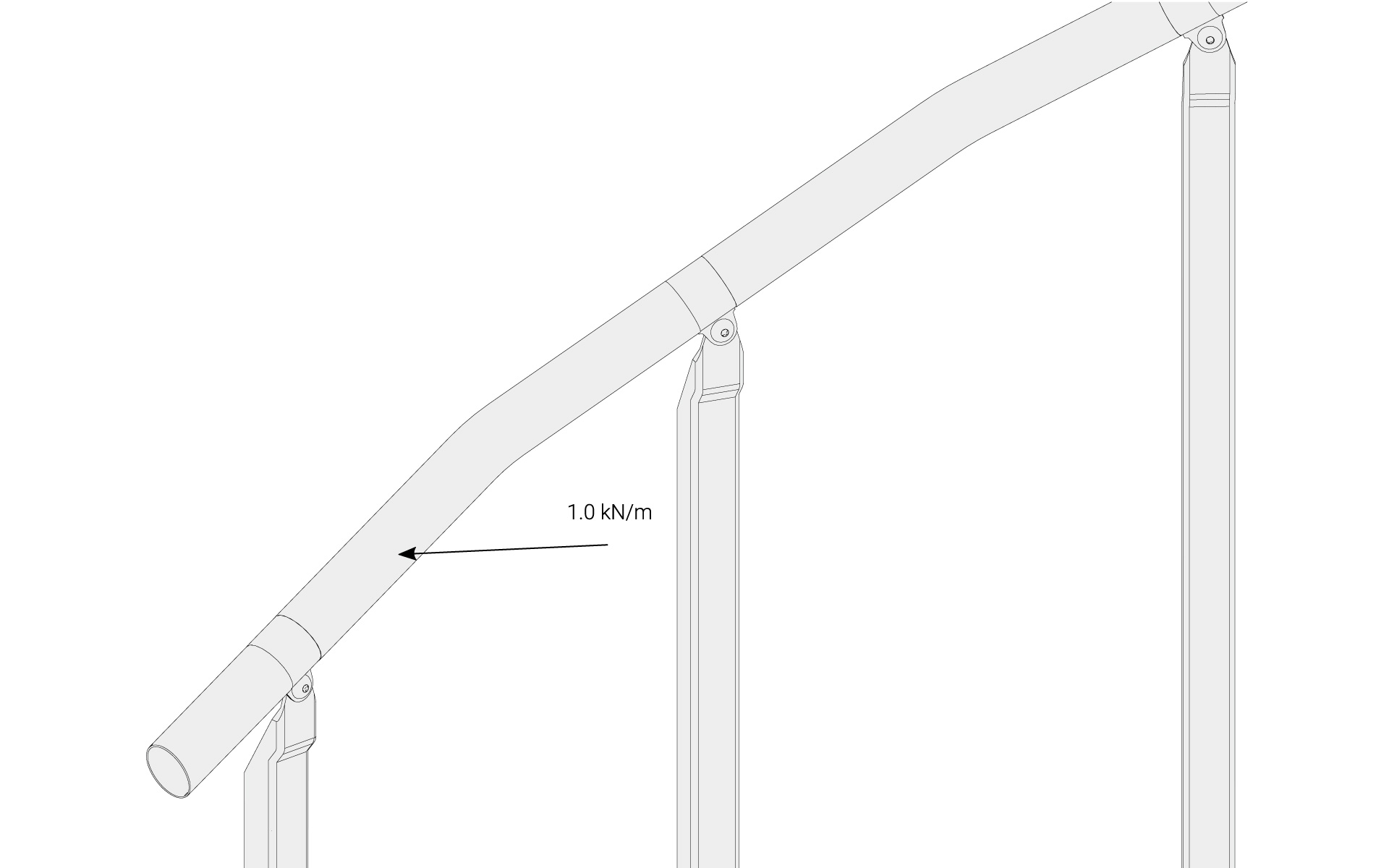

Gelænderet er dimensioneret til at kunne klare en belastning på 1,0 kN/m håndliste.

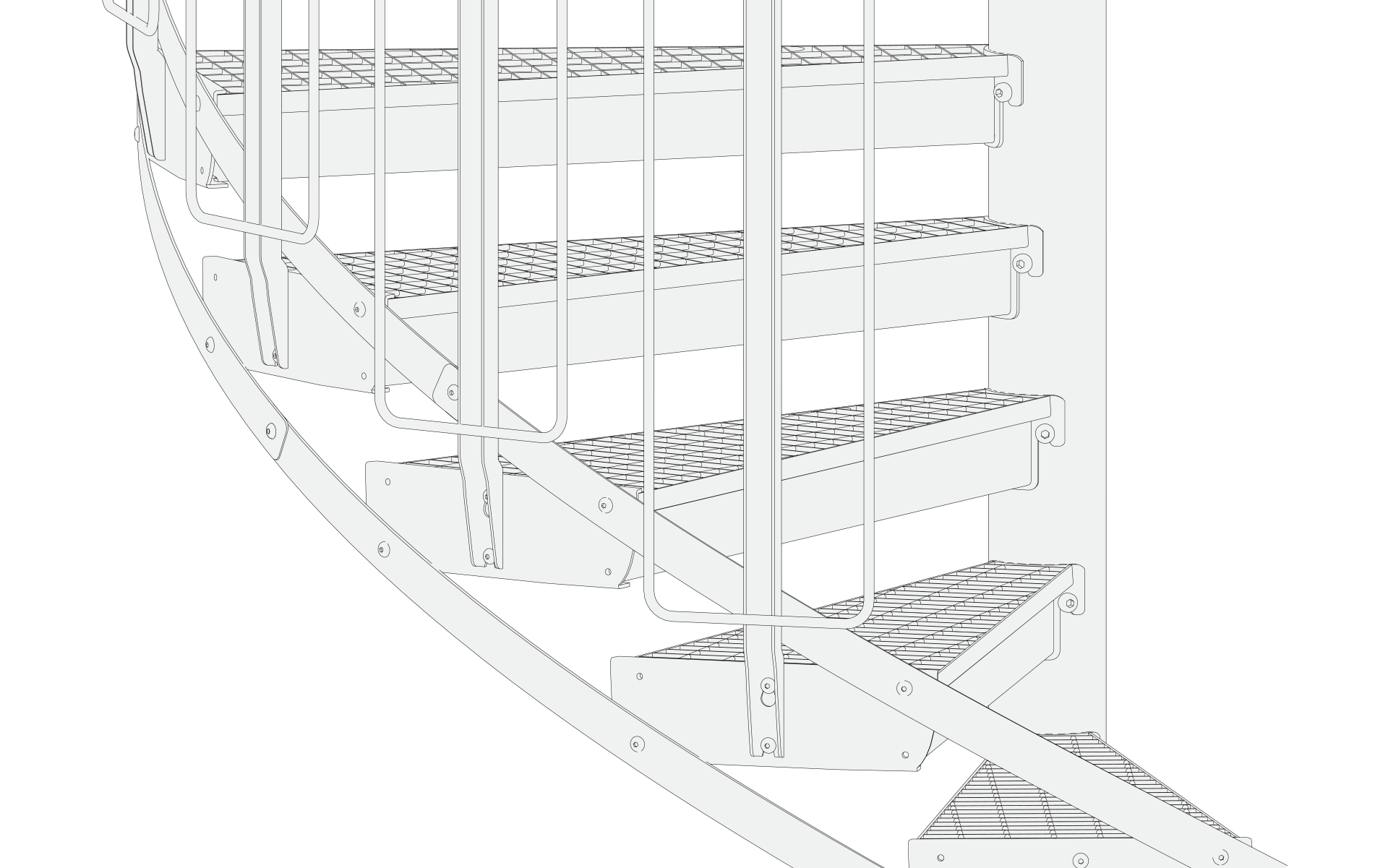

Børnesikring
Med børnesikring menes, at børn ikke må kunne klatre på værnet eller komme i klemme mellem balustre.
Håndlister

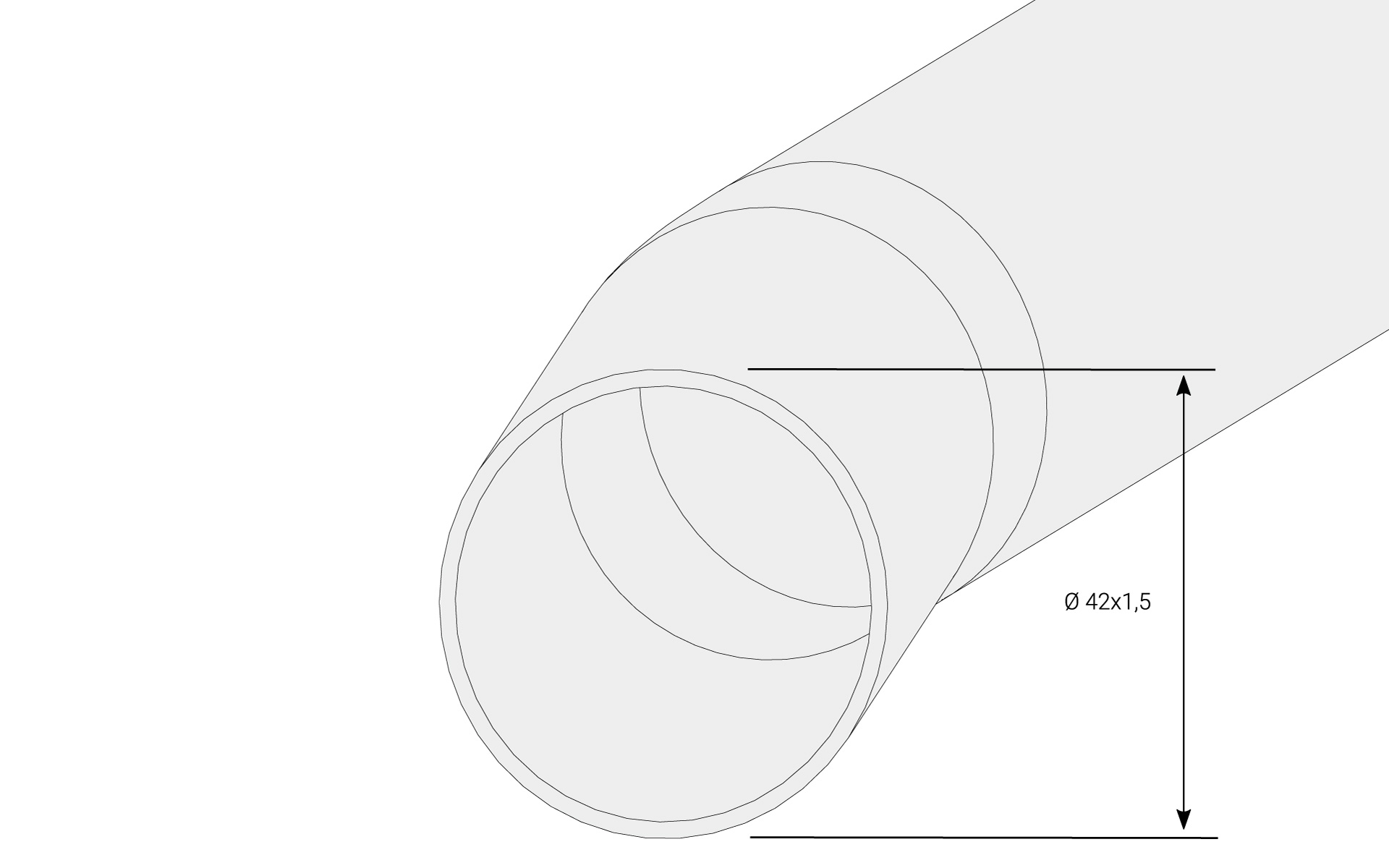

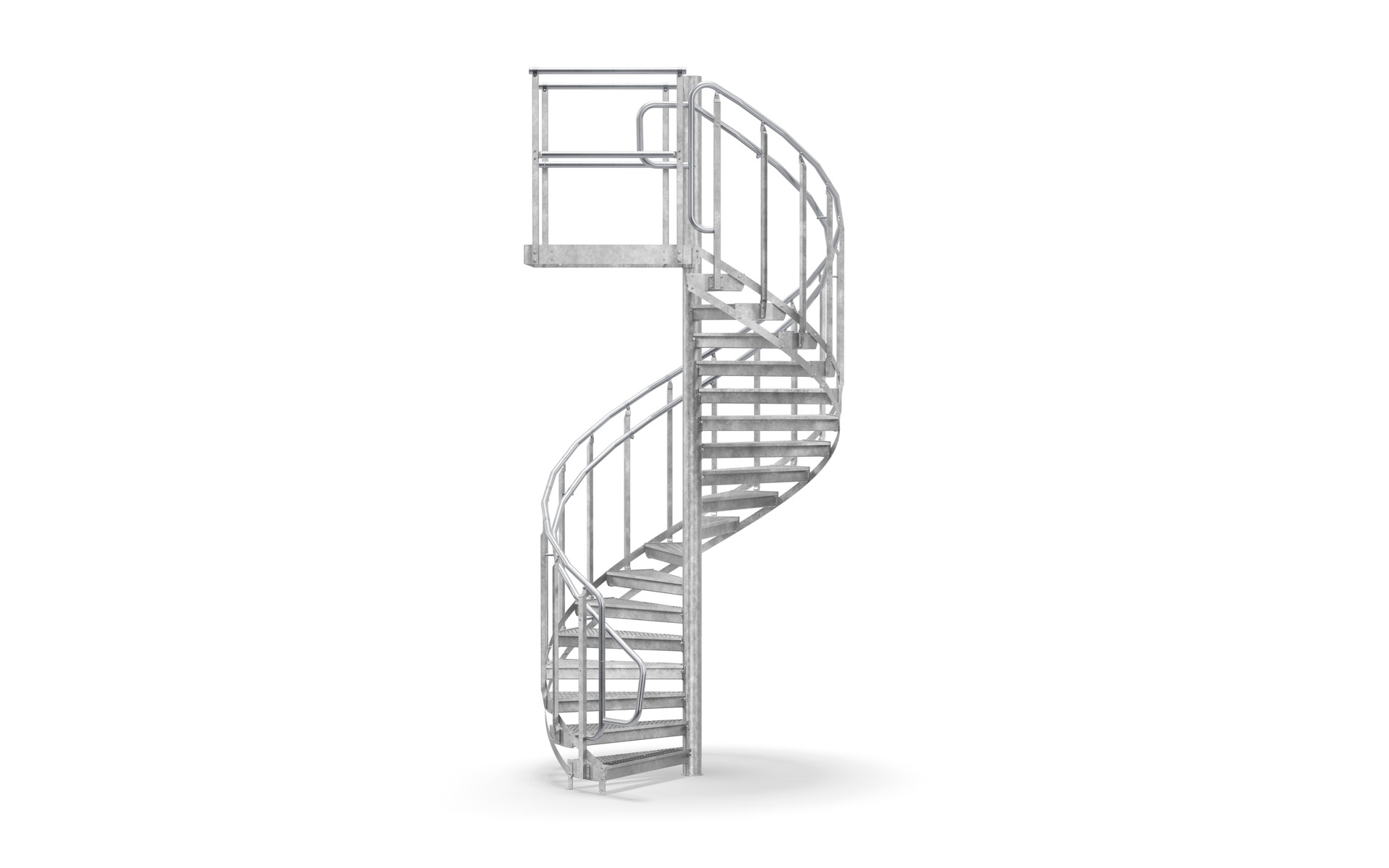

Som standard er håndlisten af rustfrit rør med en dimension på Ø 42 mm. Ved træhåndlister er håndlisten ø 50 mm som standard.
Siden 2003 har vi anvendt rustfrie håndlister på vores spindeltrapper. Vi mener, at det giver kunderne en række fordele, blandt andet et smukkere produkt med en endnu større kvalitetsfornemmelse. Sammen med vores moderne produktionspark bidrager den rustfrie håndliste også til meget hurtige leveringstider. Mange års erfaring med en prøvet metode samt et fordelagtigt forhold mellem anode og katode, hvor resultaterne ikke viser nogen rustangreb, gør, at vi er helt trygge ved, at forholdet mellem varmforzinket og rustfrit ikke giver nogen korrosion.
Trappetrin
Supplerende information om vores forskellige trinvalg.

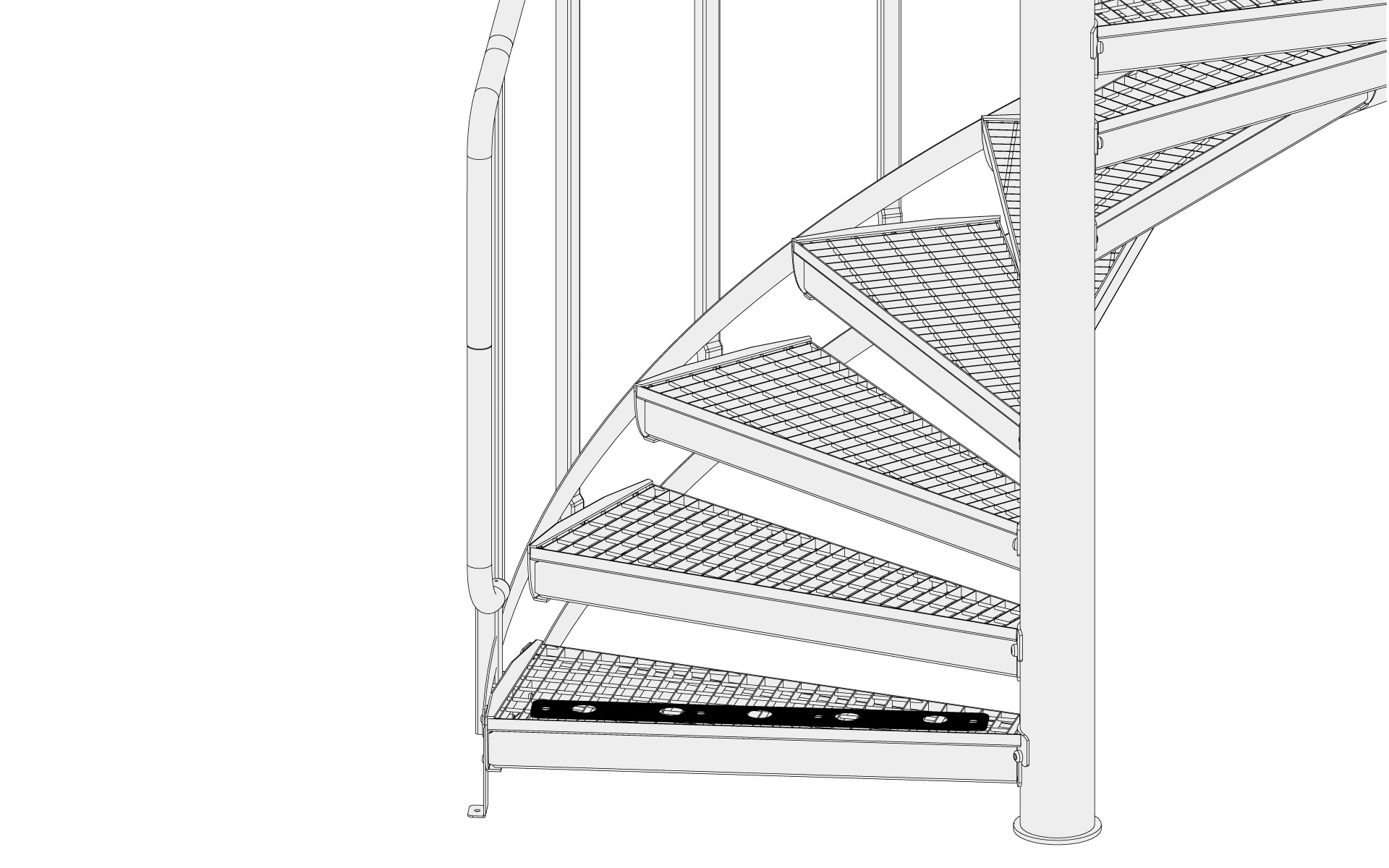

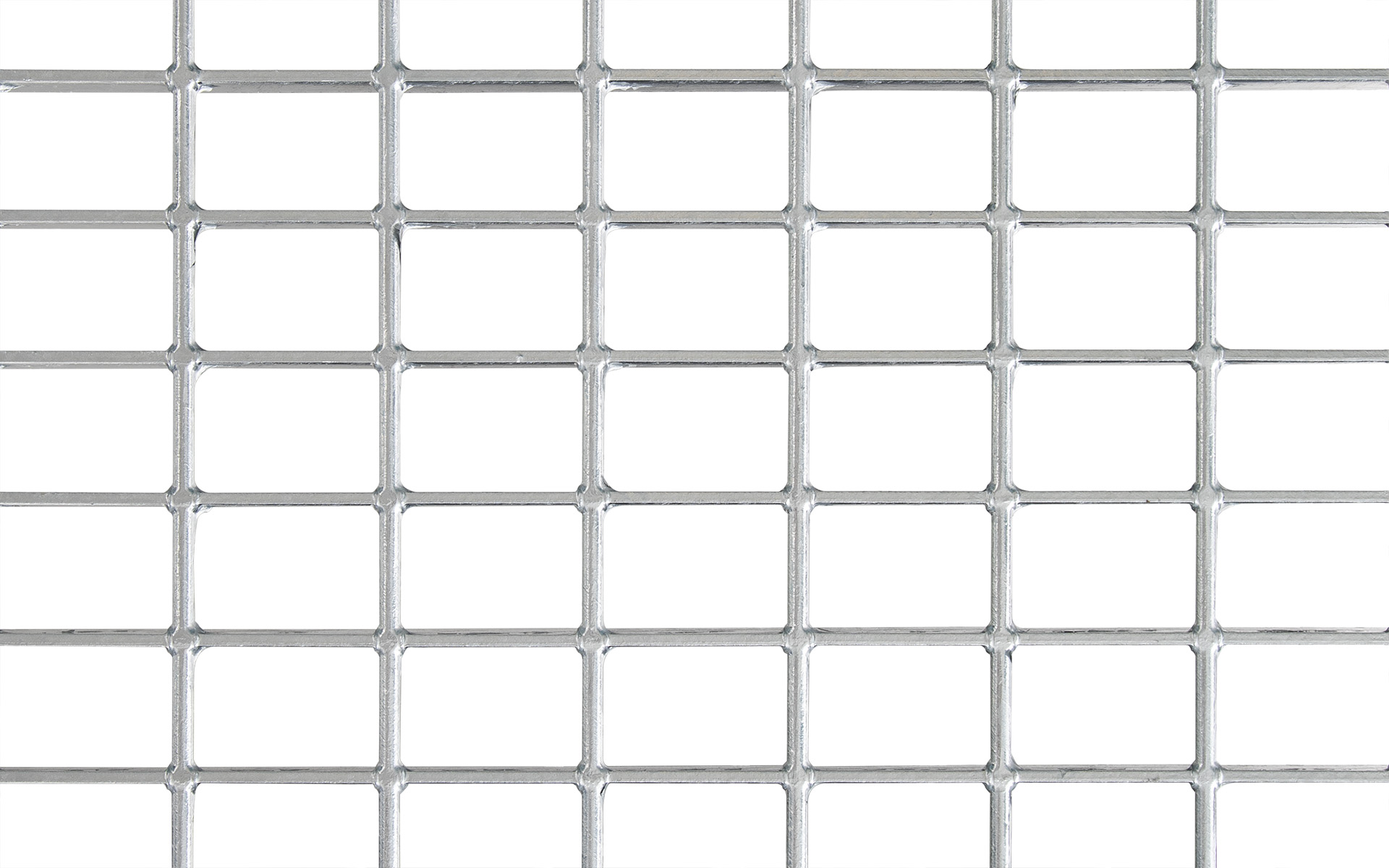

Trin af gitterrist med maskevidde 33×50 mm. Leveres i varmforzinket udførelse. Hvis der ønskes en tættere maskevidde, så anbefales 17 x 75 mm.

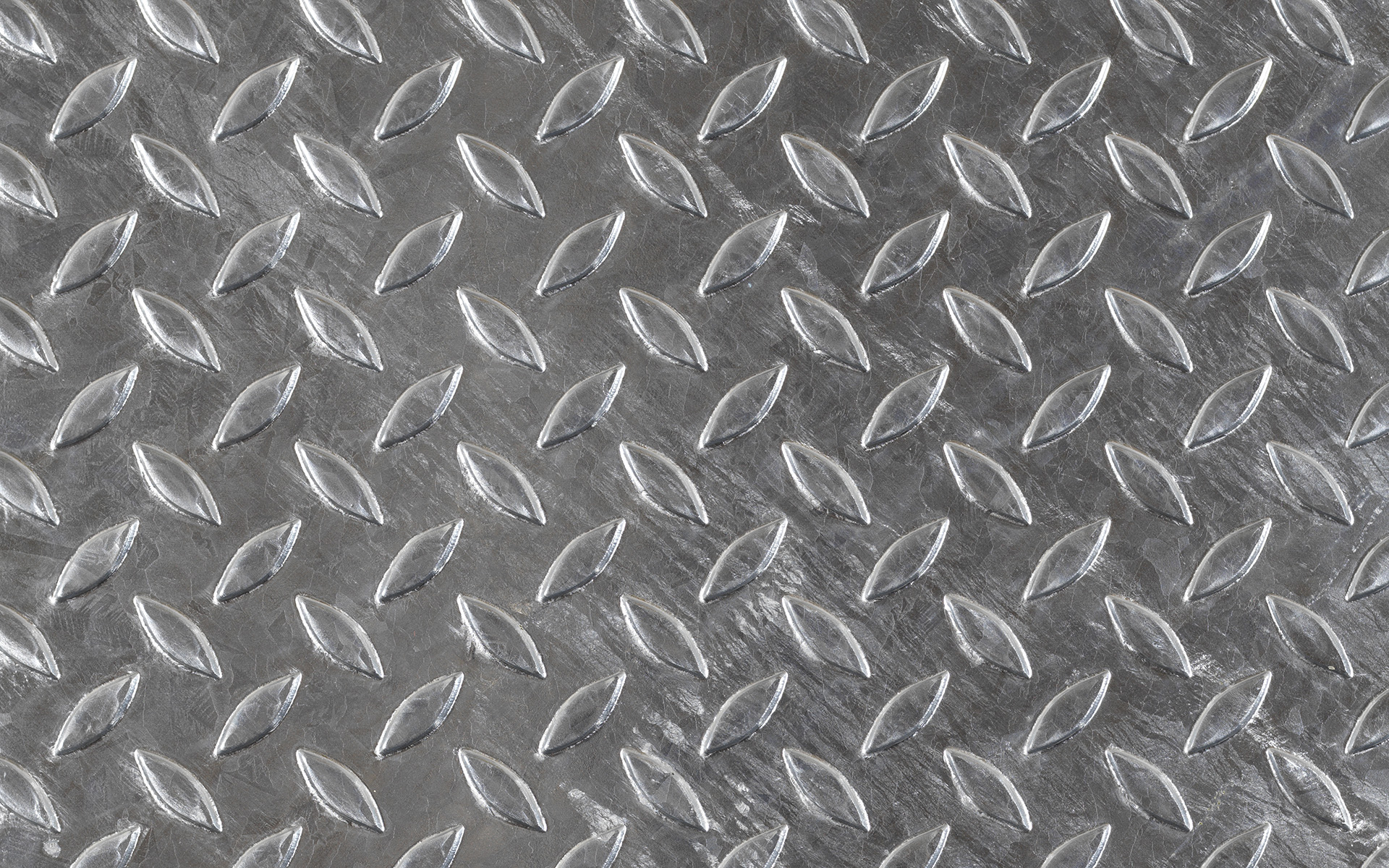

Trin af tåremønstret dørkplade, dvs. tåreplade, leveres i varmforzinket udførelse.

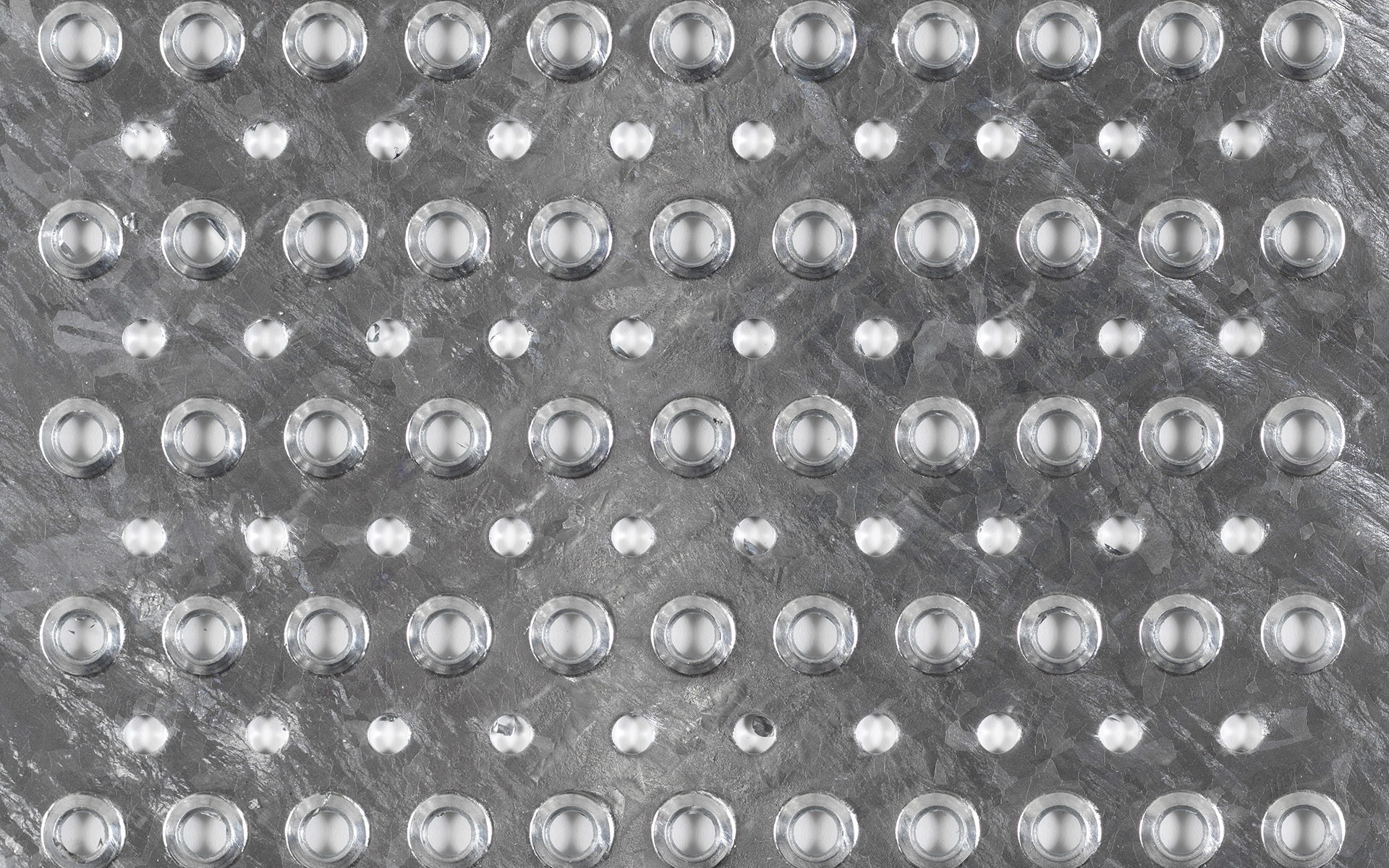

Trappetrin af hulrist i varmforzinket udførelse, og et godt alternativ til gitterrist, hvis man ønsker en tættere overflade på trinnene. Hulmønster ø 10 mm med triangulær deling 30 mm. Halvdelen af hullerne fremstilles med krave for optimal skrabefunktion.

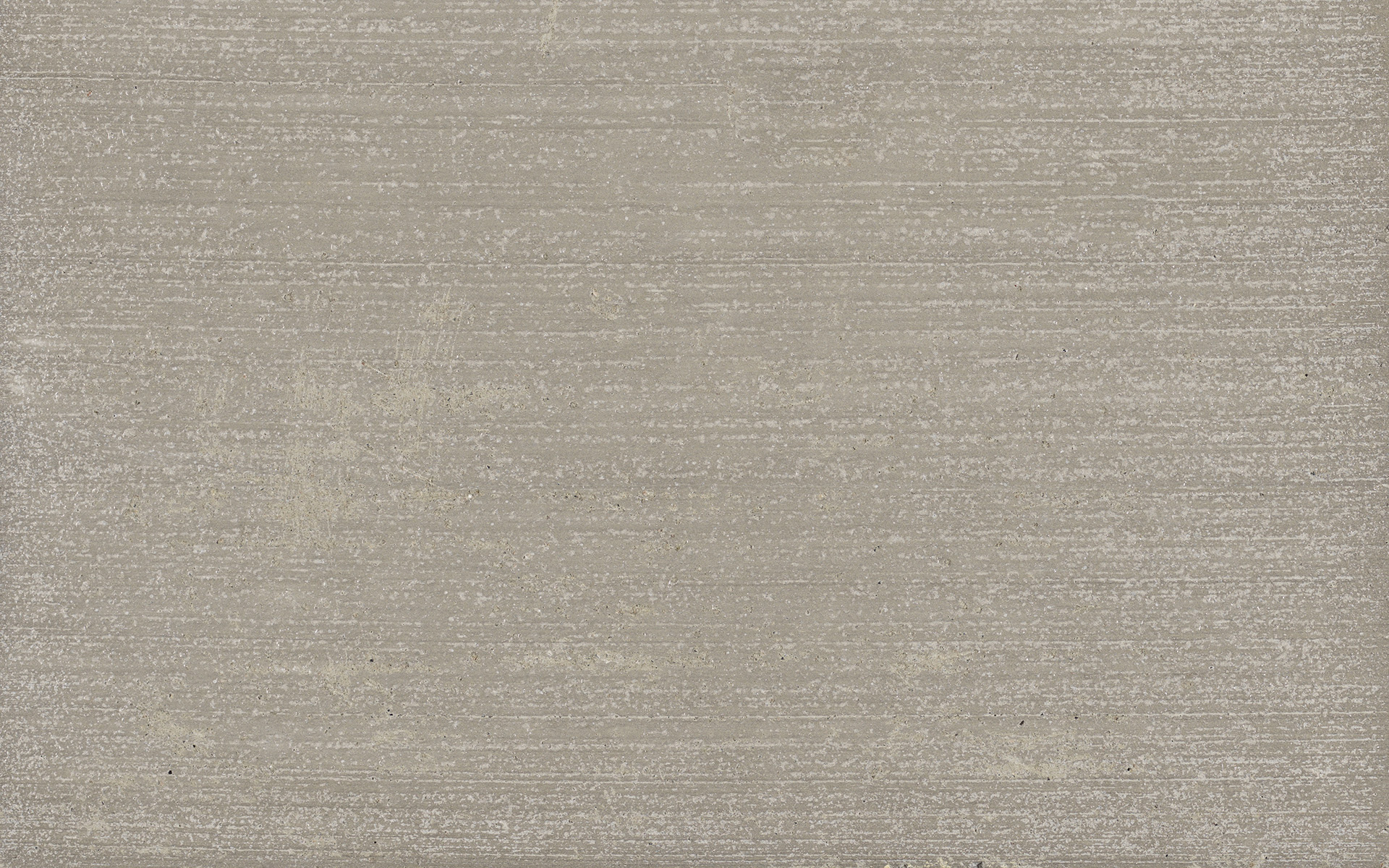

Trappetrin af grå beton. Tykkelse 50 mm. Leveres med finbørstet trinoverflade; de øvrige sider er glatstøbte. Groft børstet trinoverflade, hvis trappen skal stå udendørs. Betonen hviler på en understøtning af pladeprofiler.

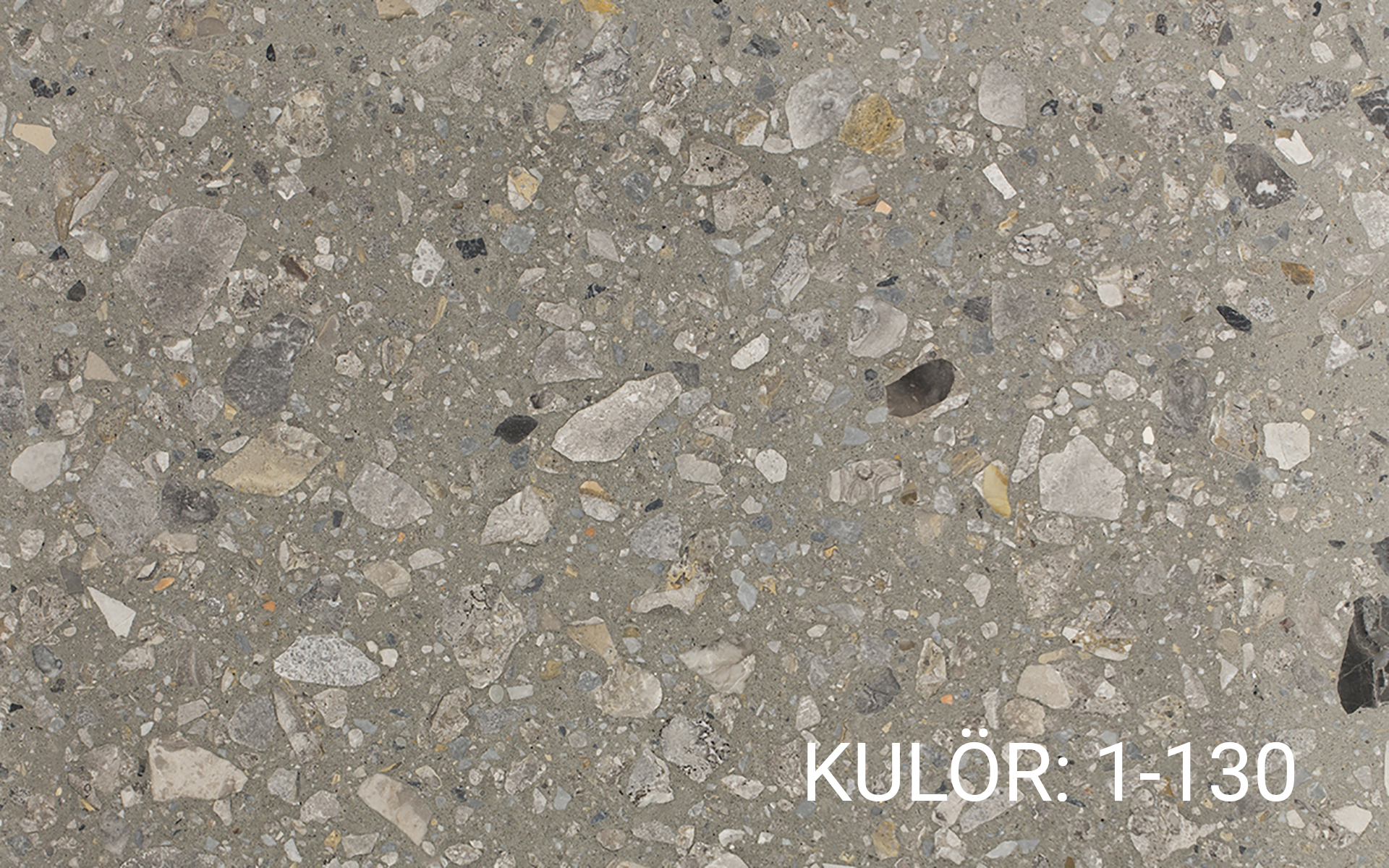

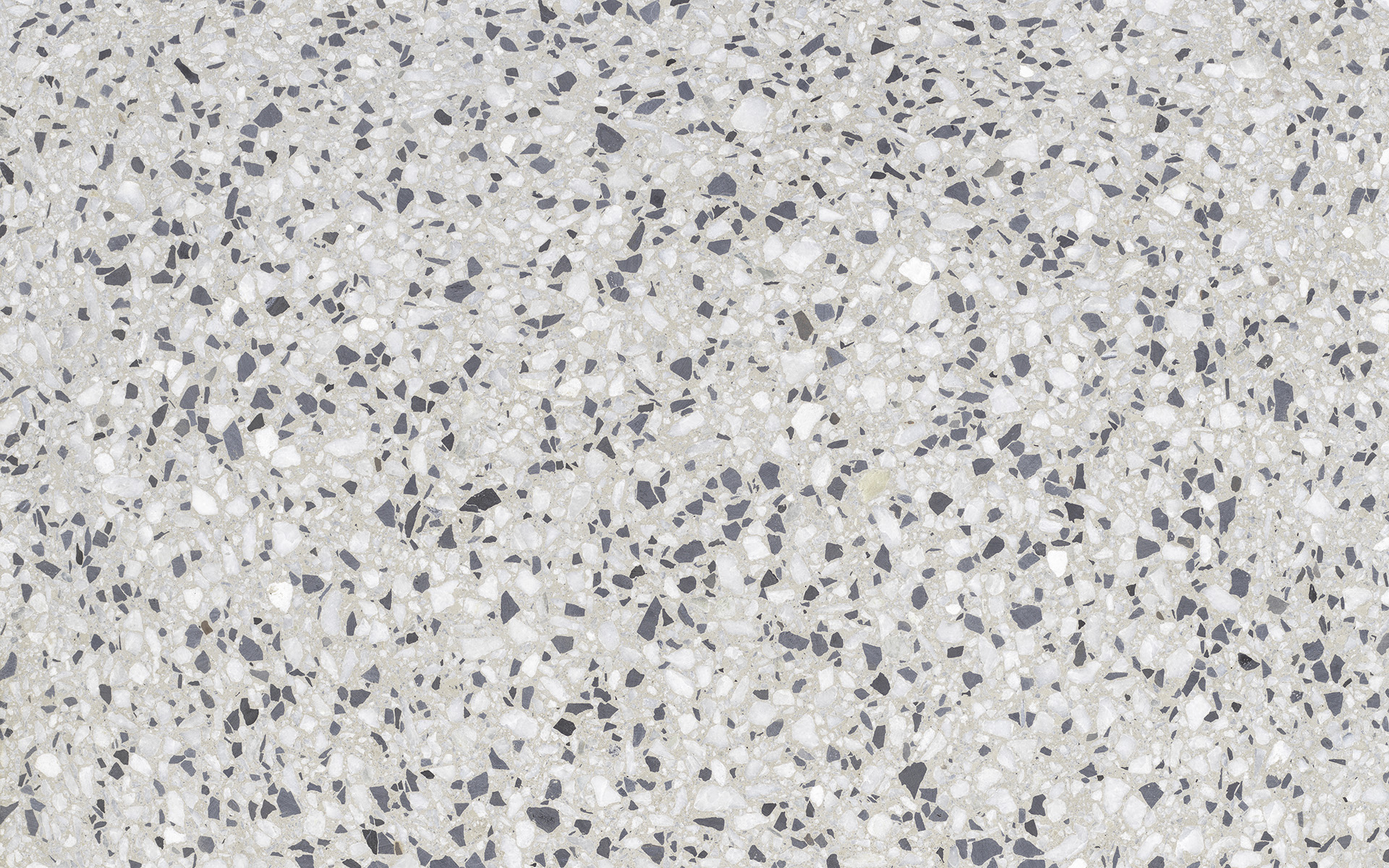

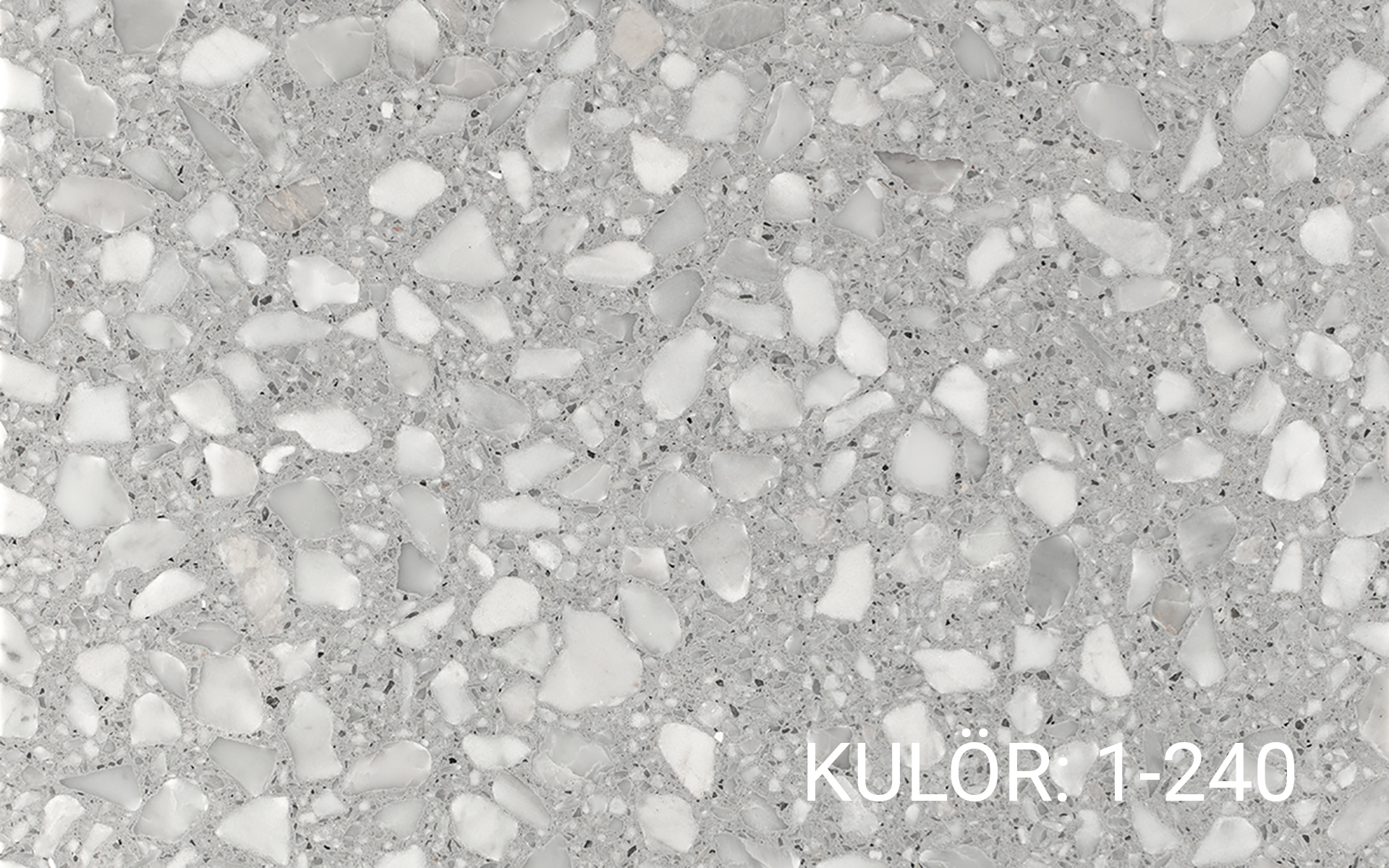

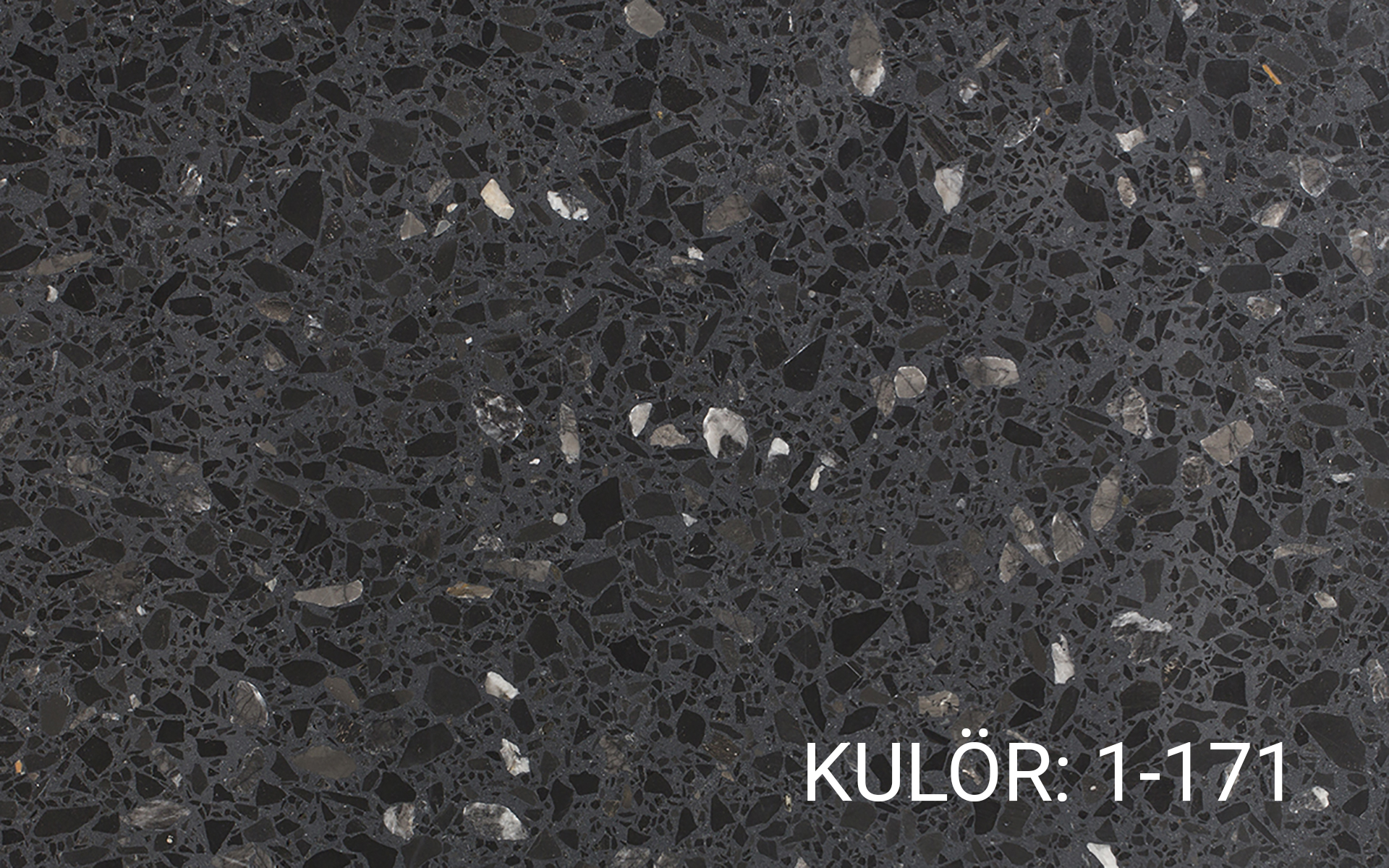

Trappetrin af Terrazzo. Tykkelse 40 mm. Leveres med finslebet, mat trinoverflade. Betonen hviler på en understøtning af plader og profiler. Trintypen egner sig ikke til udendørs brug. Standardfarver STT 1-102, 1-240 og 1-130. Også andre farver kan tilbydes som tilvalg. Farve 1-171 er en kontrastfarve, som bruges ved kontrastmarkeringer.

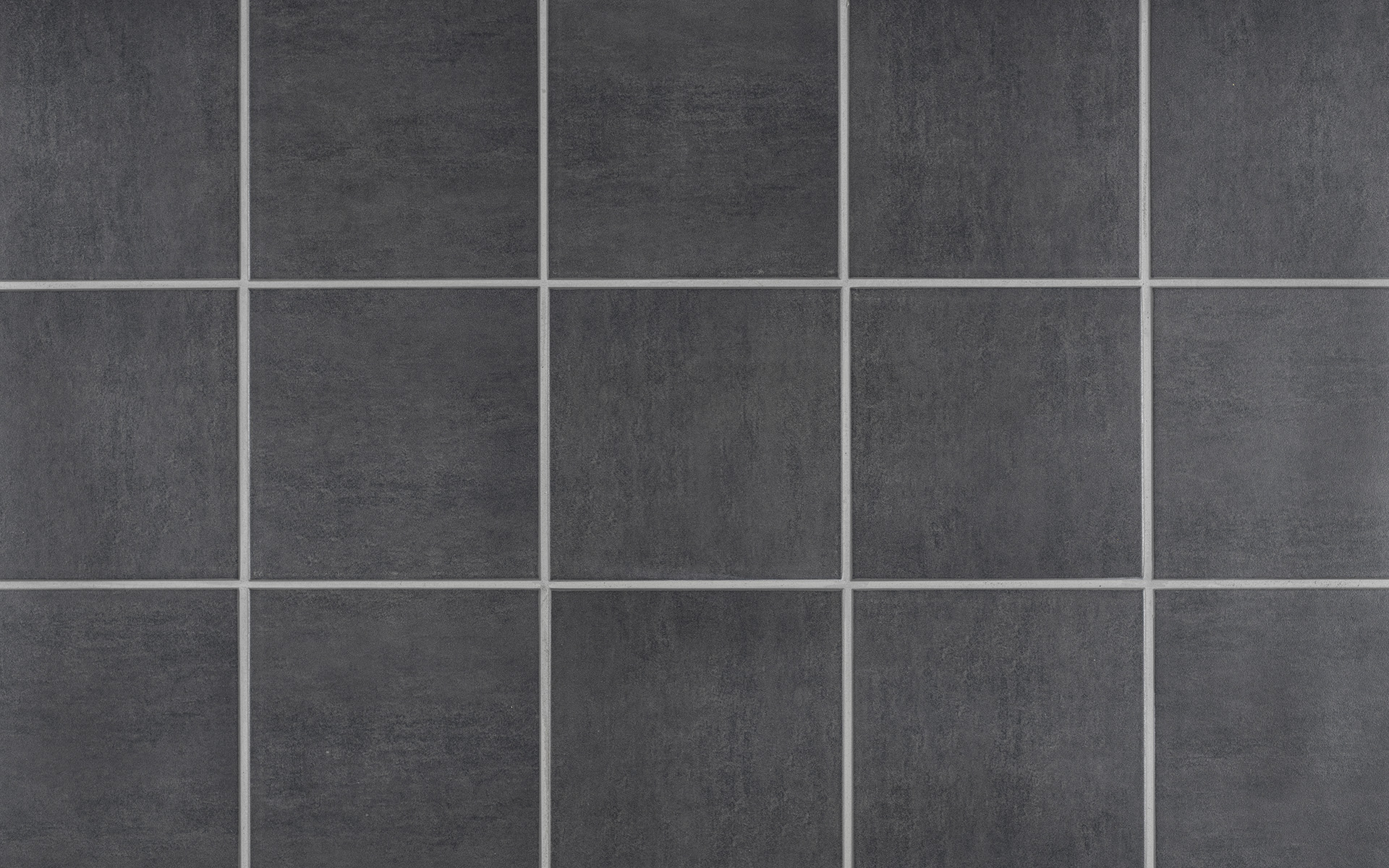

Trappetrin udformet som en pladeskuffe til belægning af klinker. Standarddybden på pladeskuffen er 27 mm.

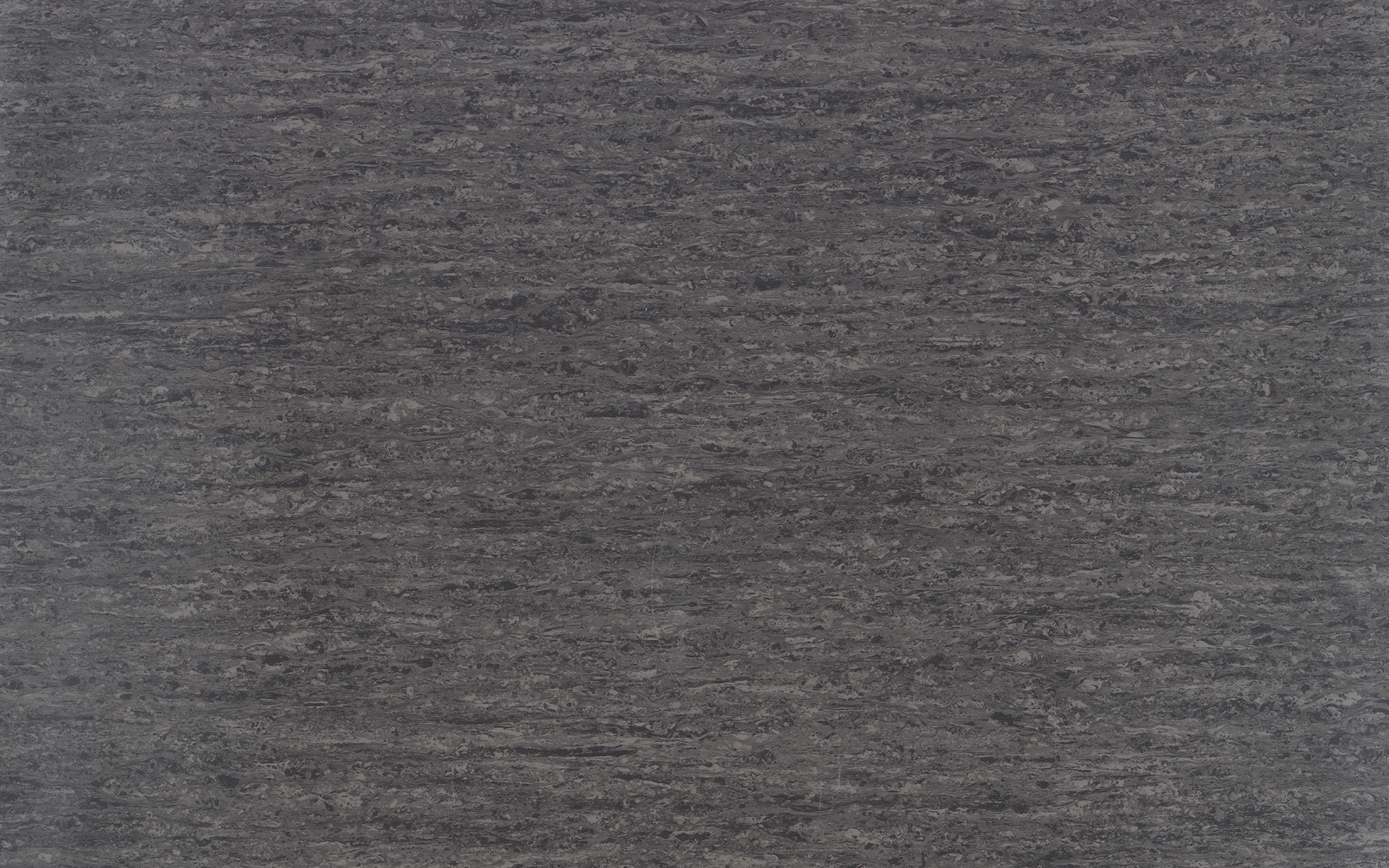

Til trappetrin, som skal belægges med en måtte, leveres et pladetrin tilpasset måtter. Ved måtter, der ikke bøjes ud over forkanten, bør en trappenæse bruges.

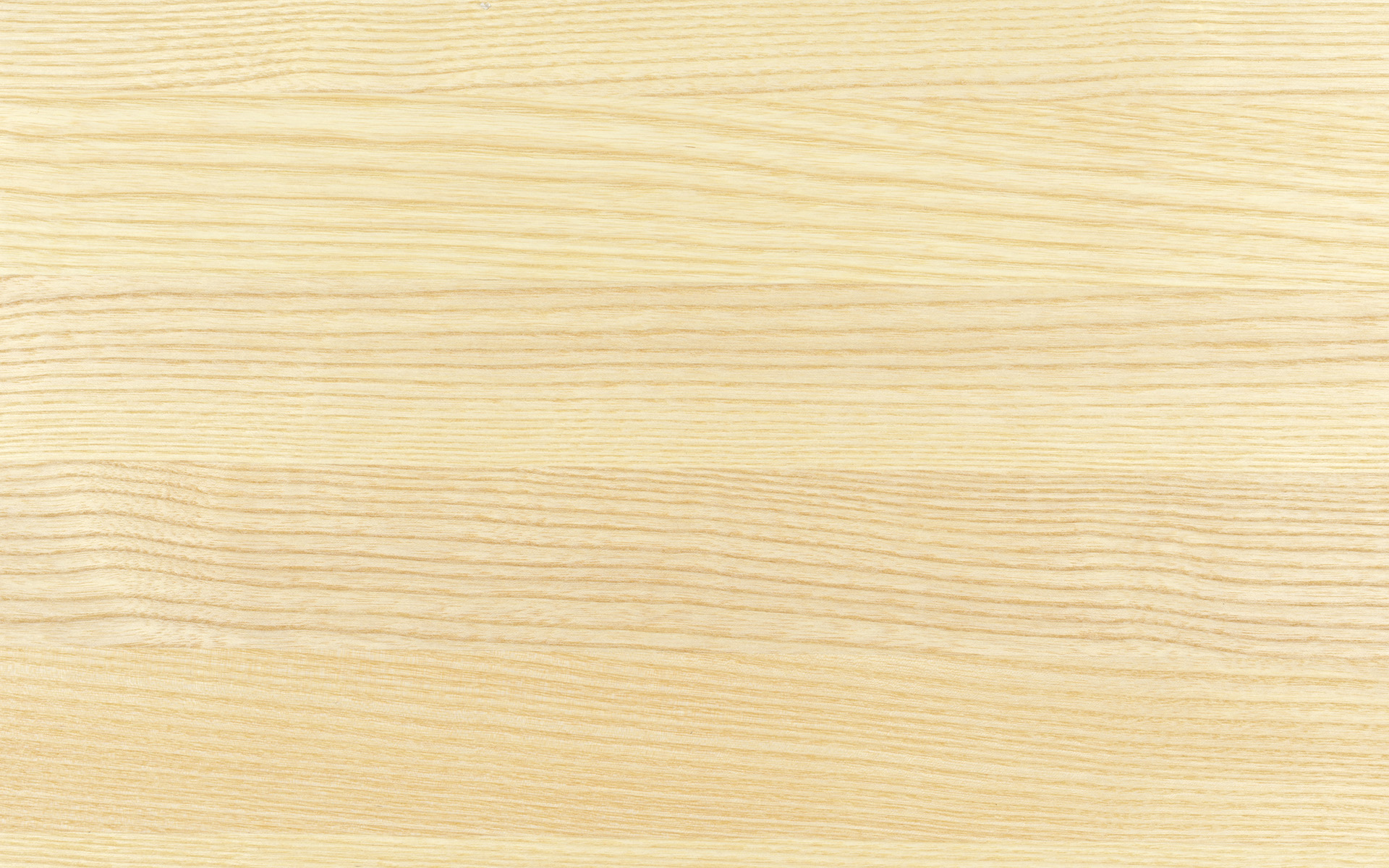

Trappetrin af træsorten aks med massiv stavlimet træ, 30 mm. Som standard hærdelakeret overfladebehandling.
Trappetrin af træsorten birk med massiv stavlimet træ, 30 mm. Som standard hærdelakeret overfladebehandling.

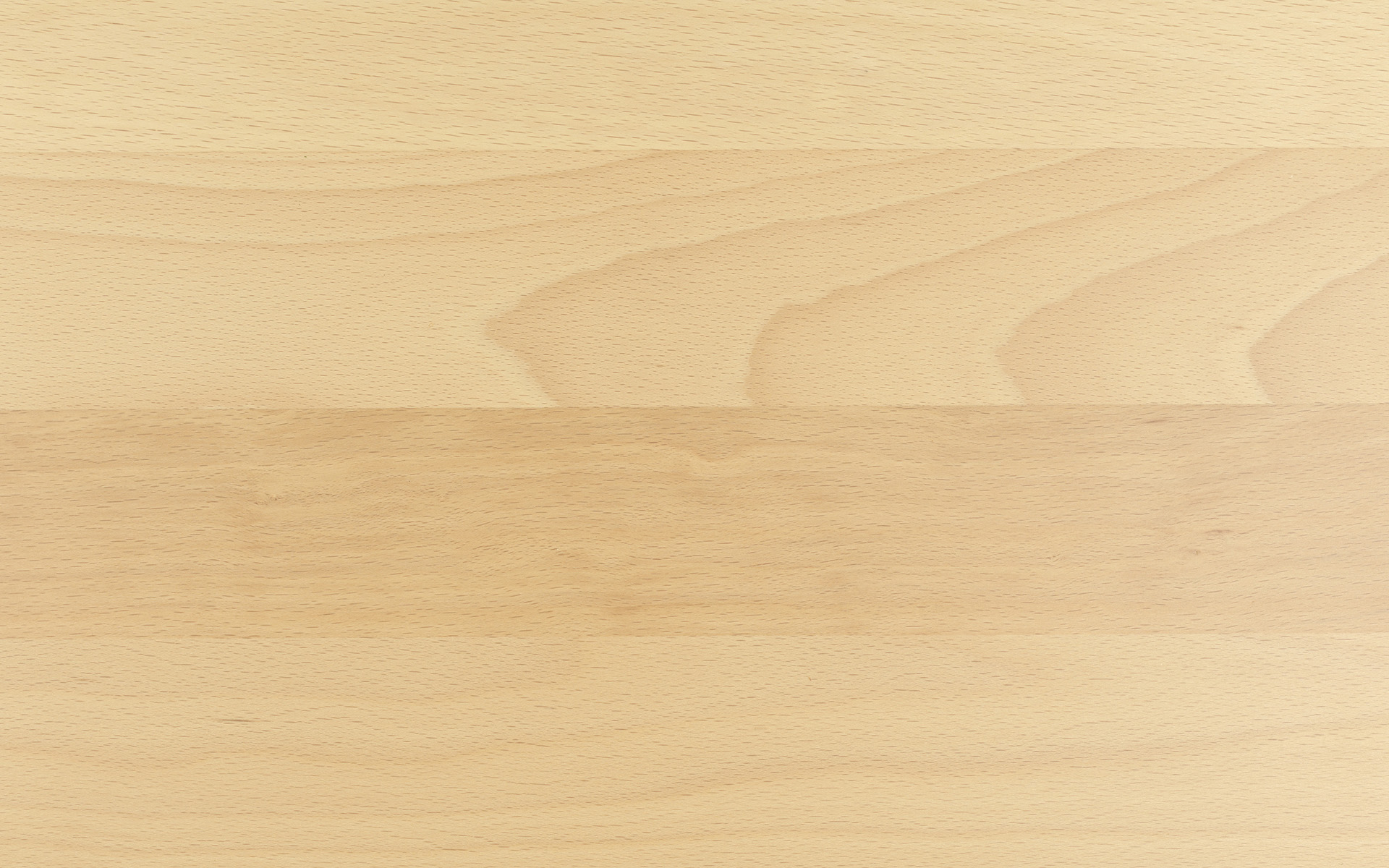

Trappetrin af træsorten bøg med massiv stavlimet træ, 30 mm. Som standard hærdelakeret overfladebehandling.

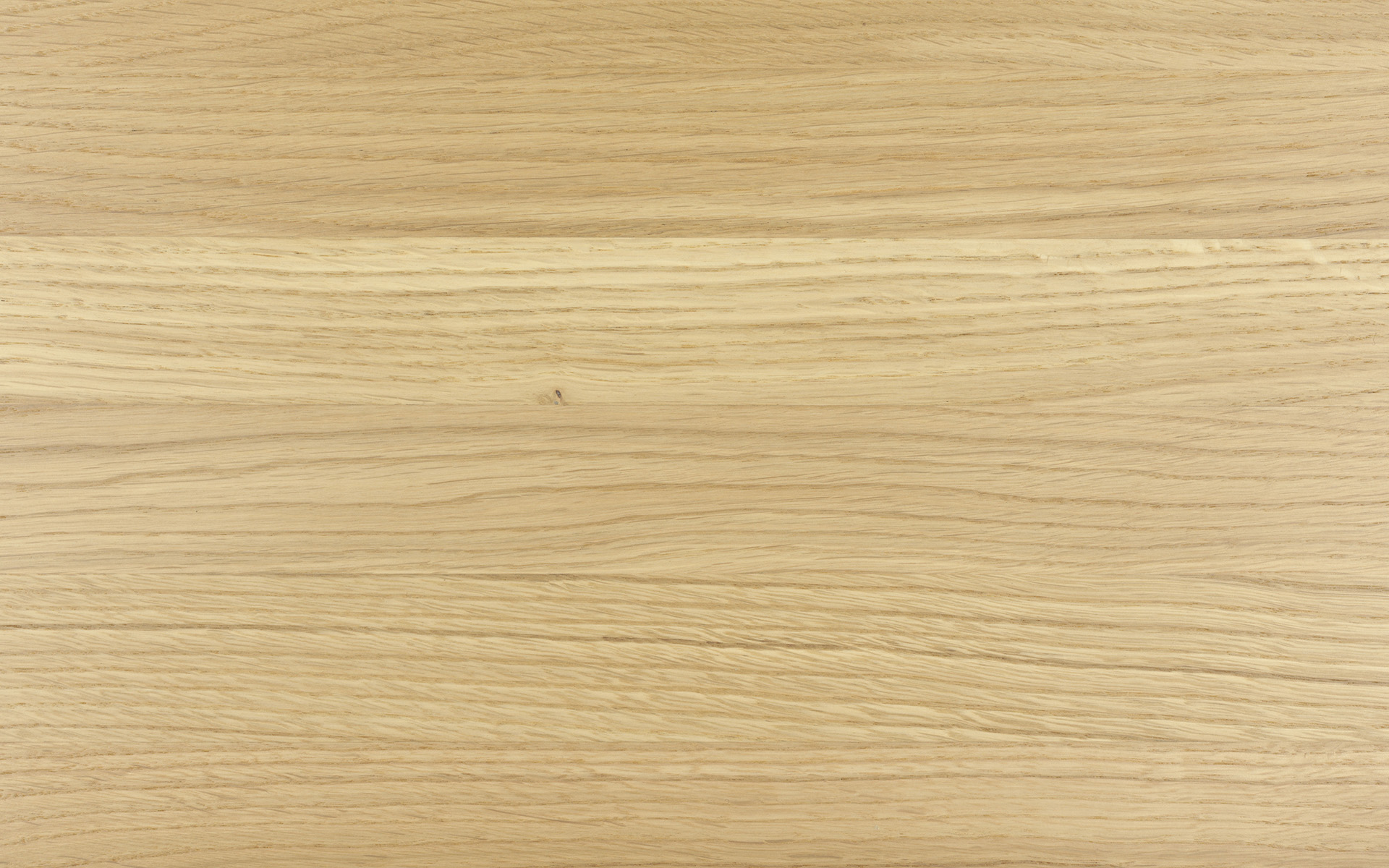

Trappetrin af træsorten eg med massiv stavlimet træ, 30 mm. Som standard hærdelakeret overfladebehandling.
Belastning på trin

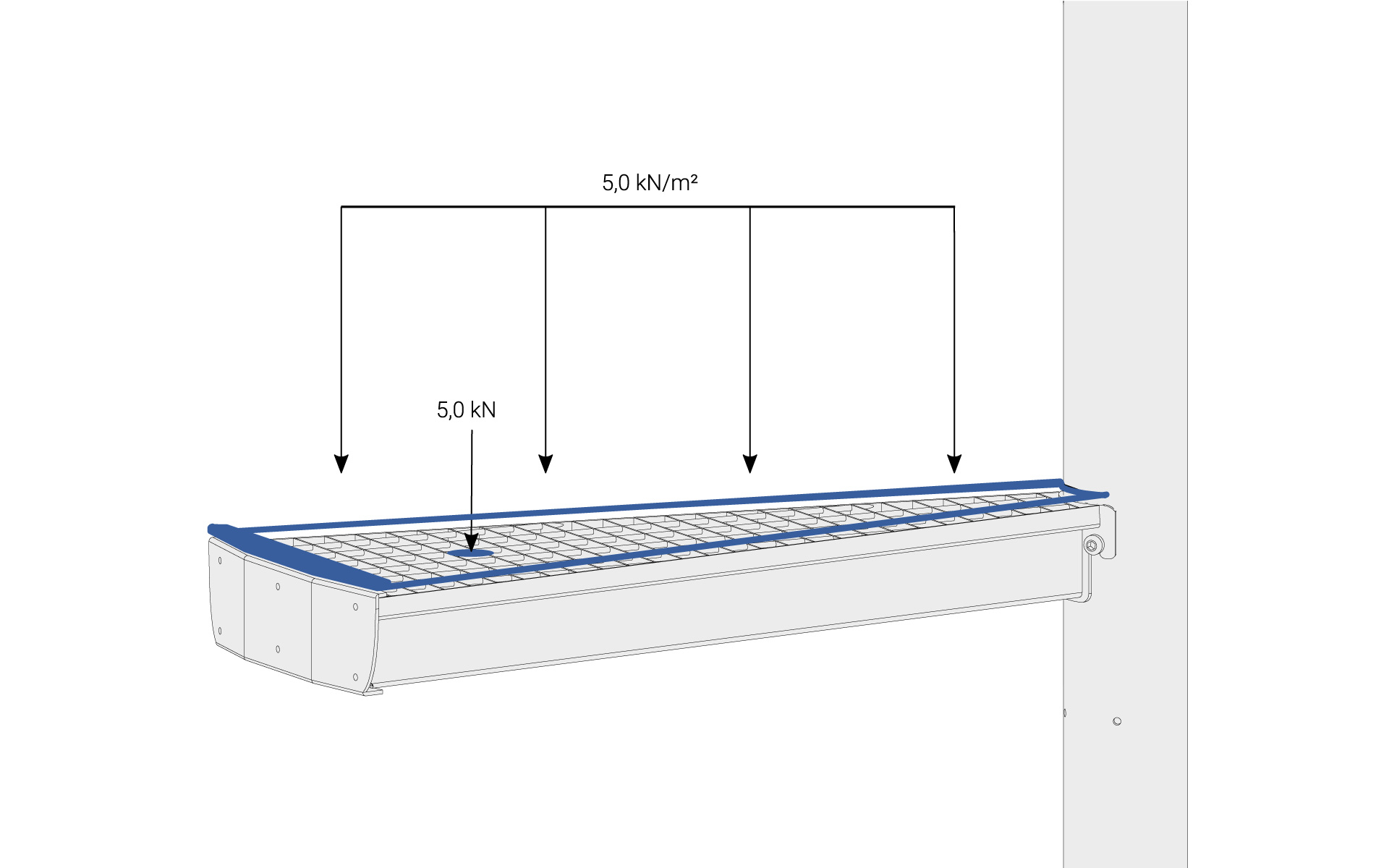

Trinnene er dimensioneret til en fordelt belastning på 5,0 kN/m² eller en punktbelastning på 5,0 kN.
Trapperadius

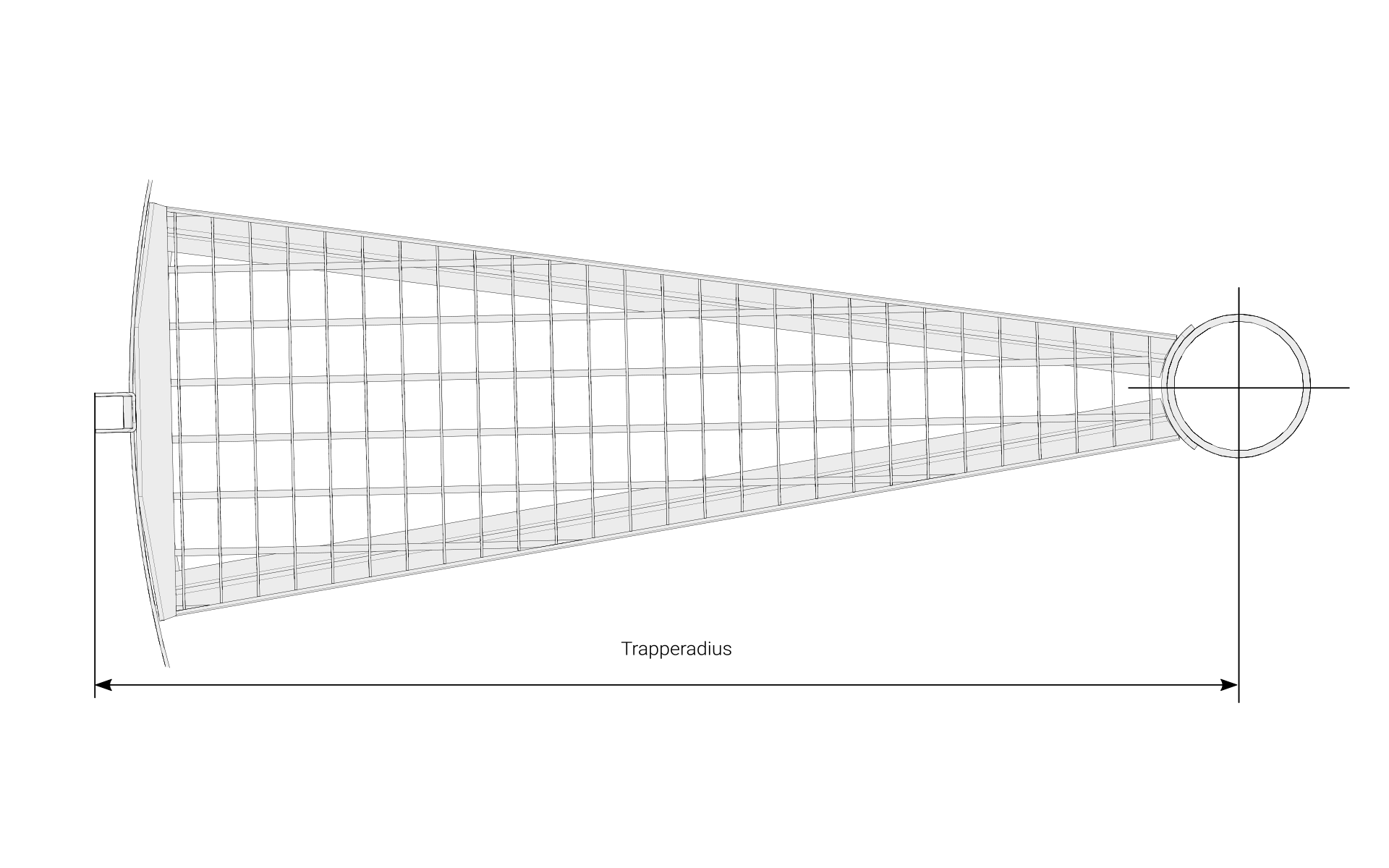

Trapperadiussen er afstanden fra trappens centrum til håndlistens yderkant. Weland fremstiller spindeltrapper med en radius fra 600 til 1500 mm. Inden for dette interval er der standardradiusser på lige decimeter.

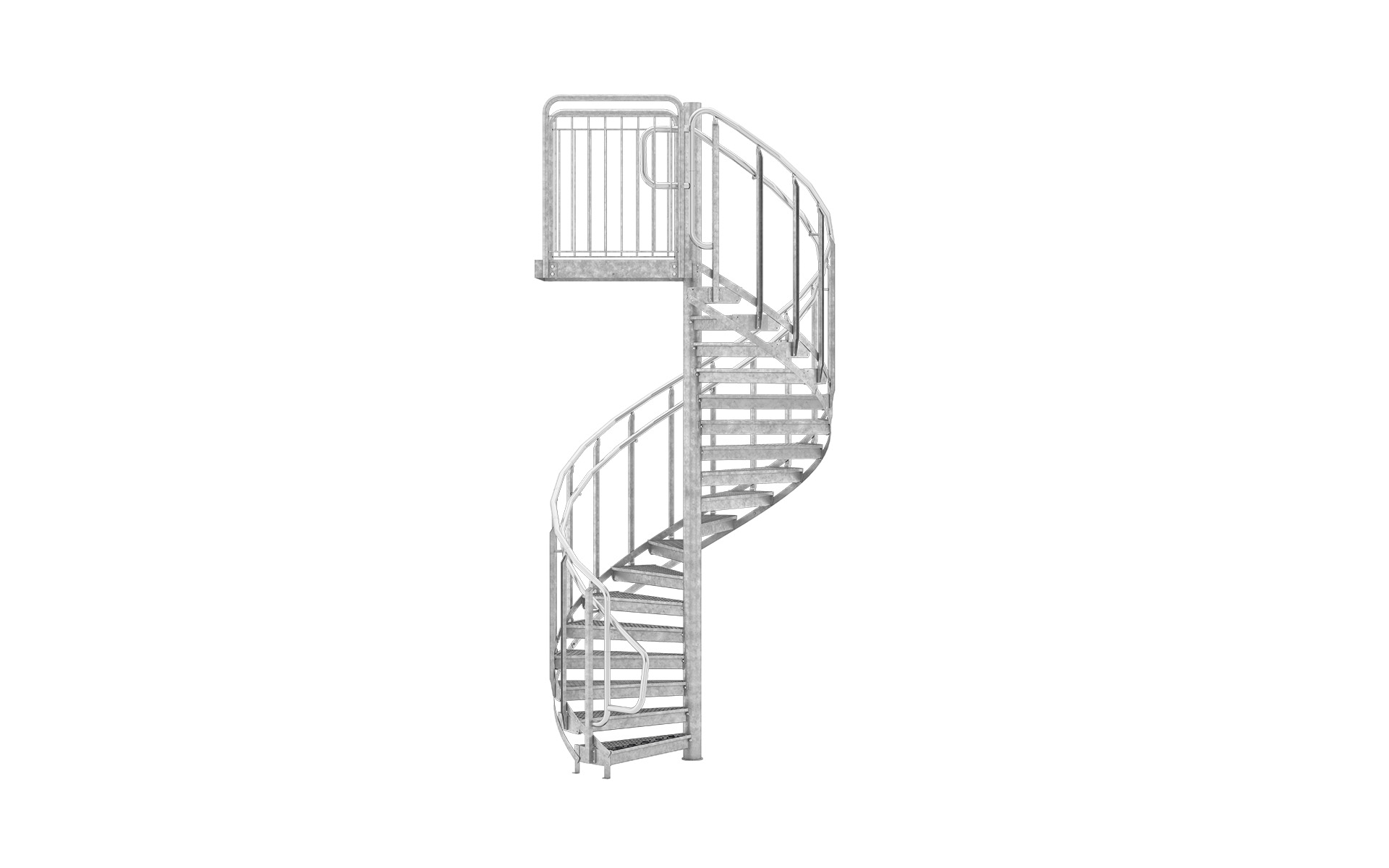

Trinhøjde

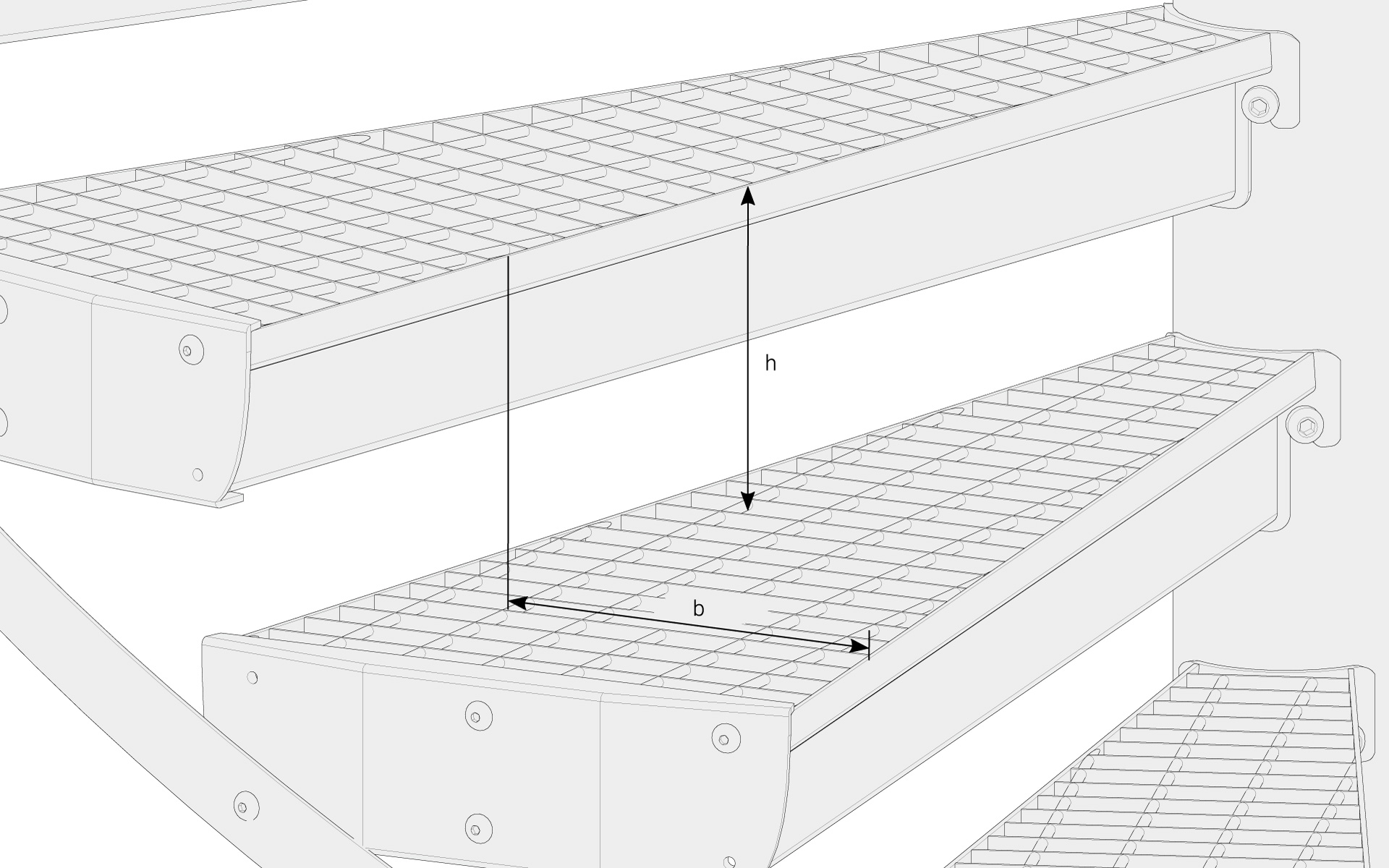

Trinhøjden vælges ud fra den givne højde mellem på- og afstigning. Den egnede radius og antallet af trin pr. omdrejning bestemmer derefter trinhøjden.
Trinhøjden bør ligge mellem 160 og 220 mm. Jo lavere trinhøjde du vælger, desto dybere skal trinnet være. En normal trinhøjde ligger på mellem 170 og 180 mm.
Formlen for trinhøjde er 2 x h + b = 600 – 630 mm.
Trappeudformning
Af hensyn til valg af trappeudformning findes nedenfor Trinskabeloner og Trappemål. De i målskitsen mørke felter er de trapper som 100% overholder BR Bygningsreglementets krav til flugtveje. Øvrige anvendes til industrien. Arbejdstilsynets krav er opfyldt fra og med radius 800 mm uden materiel og med radius 1000 mm ved transport af materiel.

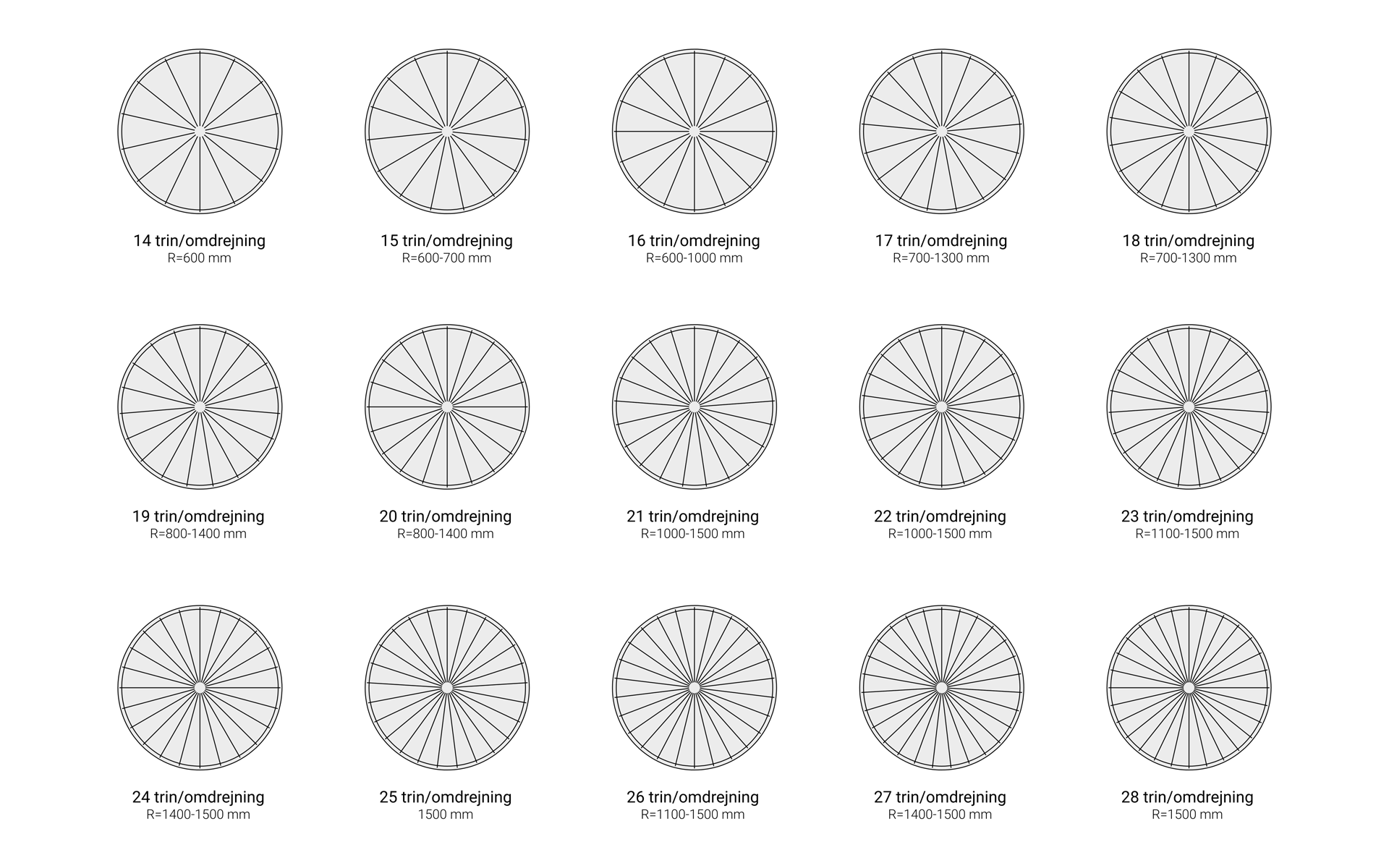

Trinskabelonen finder I nederst på denne side.
Radius / trin pr. omdr. | Grund midt i fribredden | Trindybde i ganglinje | Fribredde mellem spindel og håndliste |
---|---|---|---|
600/14 | 138 | 157 | 489 |
600/15 | 129 | 147 | 489 |
600/16 | 121 | 137 | 489 |
700/15 | 150 | 188 | 589 |
700/16 | 141 | 177 | 589 |
700/17 | 132 | 166 | 589 |
700/18 | 125 | 157 | 589 |
800/16 | 160 | 216 | 689 |
800/17 | 151 | 203 | 689 |
800/18 | 142 | 192 | 689 |
800/19 | 135 | 182 | 689 |
800/20 | 128 | 173 | 689 |
900/16 | 180 | 255 | 789 |
900/17 | 169 | 240 | 789 |
900/18 | 160 | 227 | 789 |
900/19 | 151 | 215 | 789 |
900/20 | 144 | 204 | 789 |
900/21 | 137 | 194 | 789 |
1000/16 | 200 | 294 | 889 |
1000/17 | 188 | 277 | 889 |
1000/18 | 177 | 262 | 889 |
1000/19 | 168 | 248 | 889 |
1000/20 | 159 | 236 | 889 |
1000/21 | 152 | 224 | 889 |
1000/22 | 145 | 214 | 889 |
1000/23 | 138 | 205 | 889 |
1100/18 | 195 | 297 | 989 |
1100/19 | 184 | 281 | 989 |
1100/20 | 175 | 267 | 989 |
1100/21 | 167 | 254 | 989 |
1100/22 | 159 | 243 | 989 |
1100/23 | 152 | 232 | 989 |
1100/24 | 146 | 222 | 989 |
1200/17 | 225 | 351 | 1089 |
1200/18 | 212 | 331 | 1089 |
1200/19 | 201 | 314 | 1089 |
1200/20 | 191 | 298 | 1089 |
1200/21 | 182 | 284 | 1089 |
1200/22 | 173 | 271 | 1089 |
1200/23 | 166 | 259 | 1089 |
1200/24 | 159 | 249 | 1089 |
Nedenstående skal have indvendig håndliste iht. BR.
Radius / trin pr. omdr. | Grund 500 mm fra indv. håndliste | Grund i udv. ganglinje 250 mm fra radius | Fribredde mellem indv. og udv. håndliste | Radius på indv. håndliste |
---|---|---|---|---|
1300/18 | 232 | 366 | 1089 | 164 |
1300/19 | 220 | 347 | 1089 | 164 |
1300/20 | 209 | 330 | 1089 | 164 |
1300/21 | 200 | 314 | 1084 | 169 |
1300/22 | 200 | 300 | 1052 | 201 |
1300/23 | 200 | 287 | 1020 | 233 |
1300/24 | 200 | 275 | 989 | 264 |
1400/20 | 200 | 361 | 1189 | 164 |
1400/21 | 200 | 344 | 1184 | 169 |
1400/22 | 200 | 328 | 1152 | 201 |
1400/23 | 200 | 314 | 1120 | 233 |
1400/24 | 200 | 301 | 1089 | 264 |
1400/25 | 200 | 289 | 1057 | 296 |
1400/26 | 200 | 278 | 1025 | 328 |
1500/22 | 200 | 357 | 1252 | 201 |
1500/23 | 200 | 341 | 1220 | 233 |
1500/24 | 200 | 327 | 1189 | 264 |
1500/25 | 200 | 314 | 1157 | 296 |
1500/26 | 200 | 302 | 1125 | 328 |
1500/27 | 200 | 291 | 1093 | 360 |
1500/28 | 200 | 280 | 1061 | 392 |
Fribredde: Trappens fri bredde = udvendig radius ÷ 111 mm.
Radius / trin pr. omdr. med er ok iht AT
Radius / trin pr. omdr. med er ok iht BR og AT

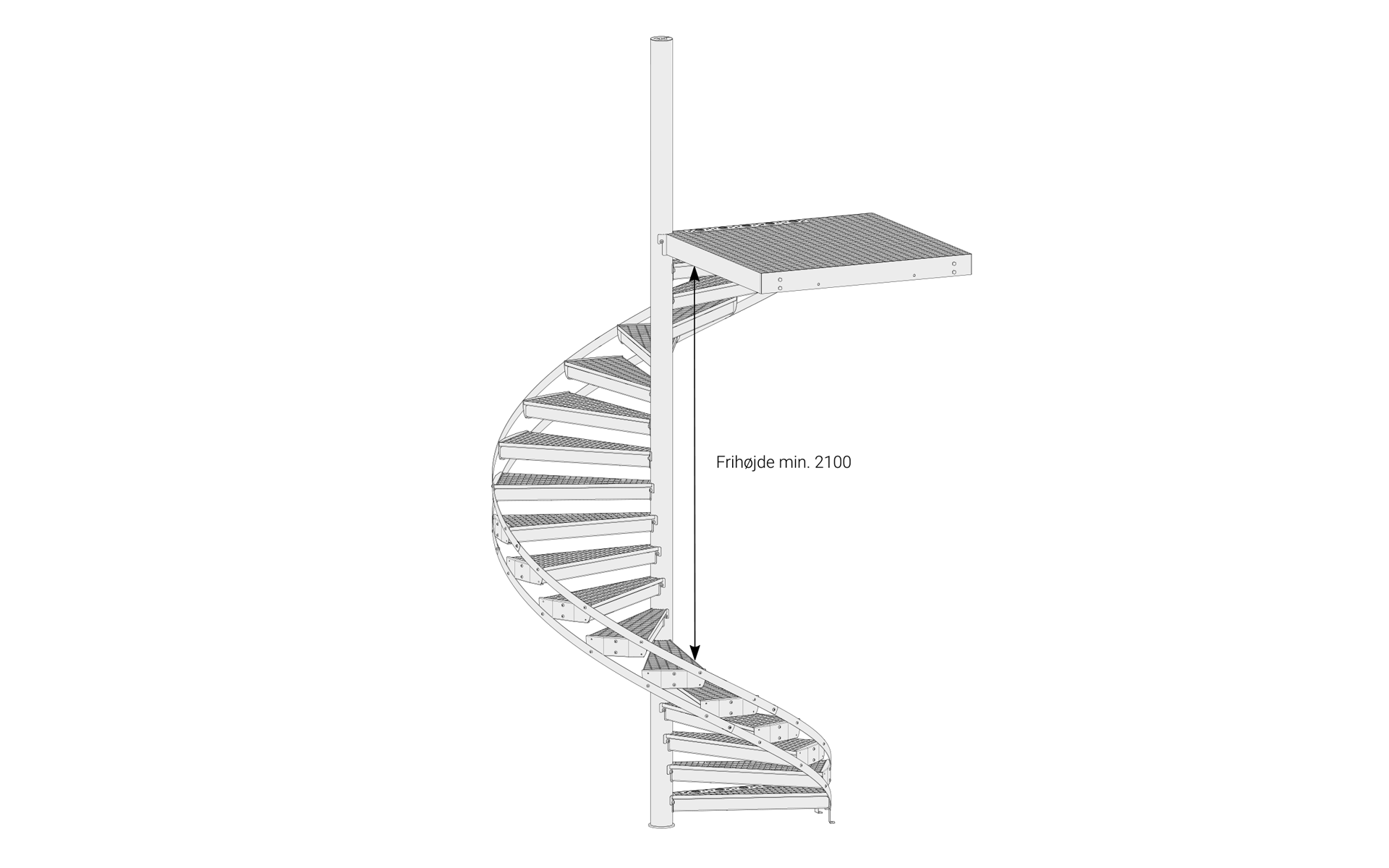

Iht. BR skal spindeltrapper have en fri bredde ≥ 1000 mm, grunde i trin ≥ 200 mm målt midt i trappens fri bredde, stigninger ≤ 180 mm samt fri højder ≥ 2100 mm.
Flugtvejstrapper, hvor øverste etages gulv ligger over 5,1 m over terræn, skal endvidere være R30 trapper. Desuden kræves som regel selvstændige trapperum, sprinkleranlæg eller klimaskærme omkring trappen. Det påhviler bygherren selv at forespørge herom hos den lokale myndighed.
Løse skemaer med trins- kabeloner kan rekvireres hos Weland, så man selv kan beregne den aktuelle trappes forløb.

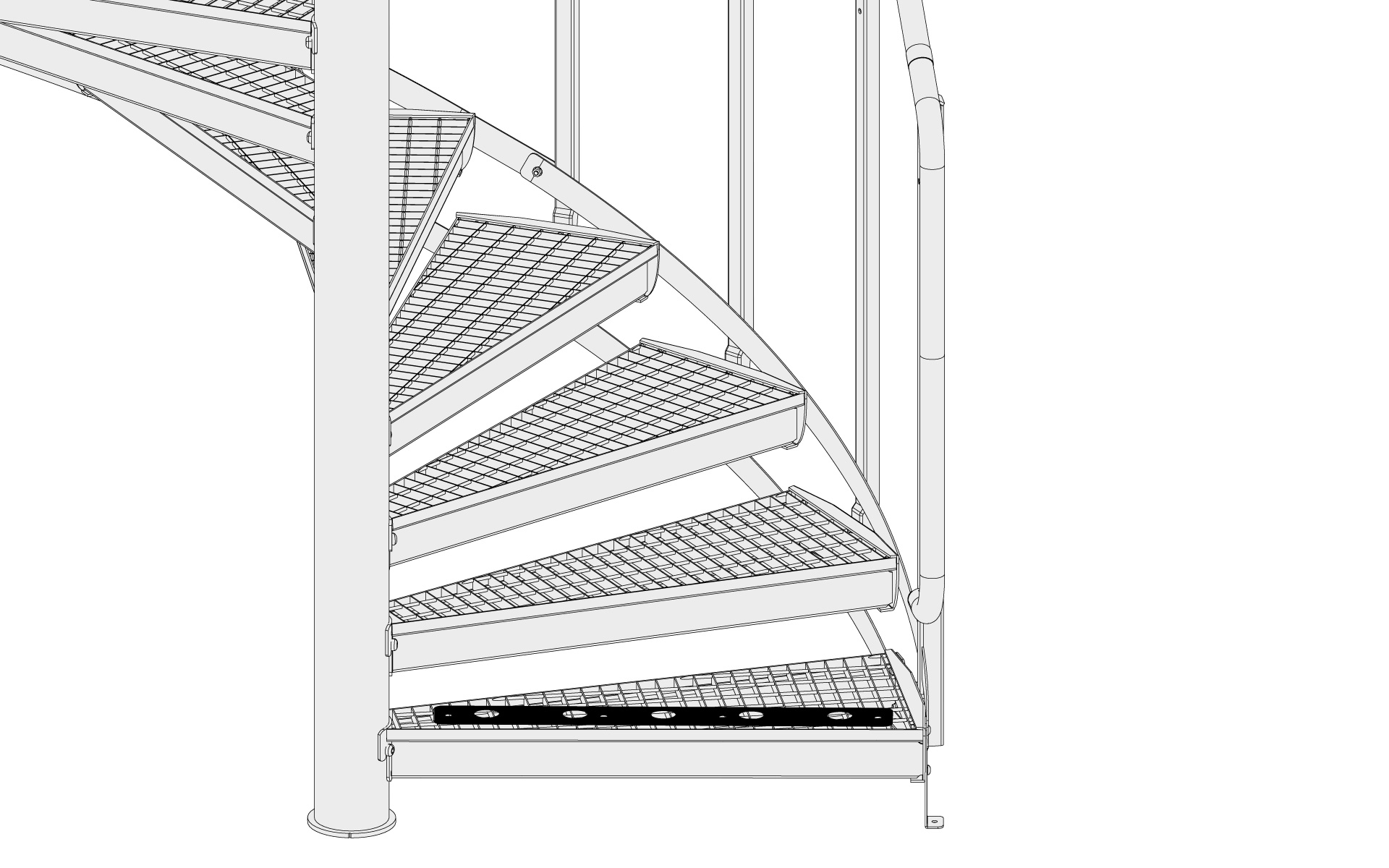

Højre- eller venstresvingende trappe
Welands spindeltrapper fremstilles som højre- og venstresvingende. Med højresvingende trappe menes, at den svinger mod højre i opadgående gangretning (centersøjlen er til højre, når man går opad).
Frihøjde
Frihøjden på trappen må ikke være under 2000 mm. Højden måles mellem to punkter, der befinder sig lige under hinanden. Mål fra overkanten på det nederste trins forkant til underkanten på reposens (trin) bagkant.
Afstand til væg og trindybde

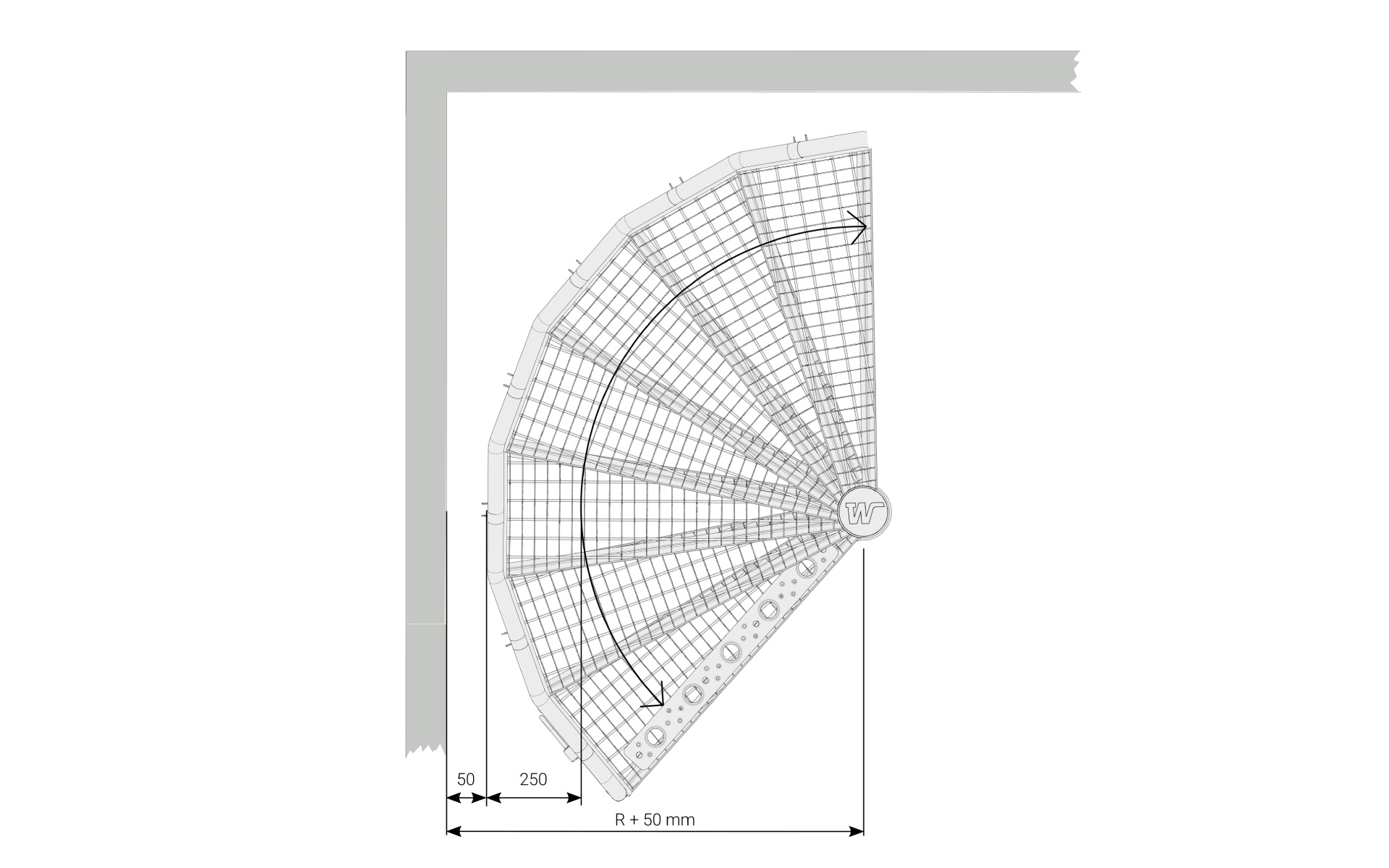

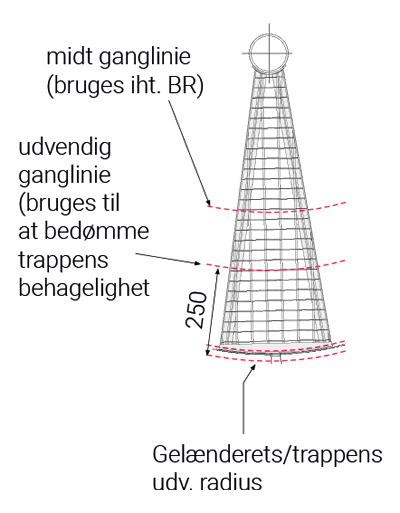

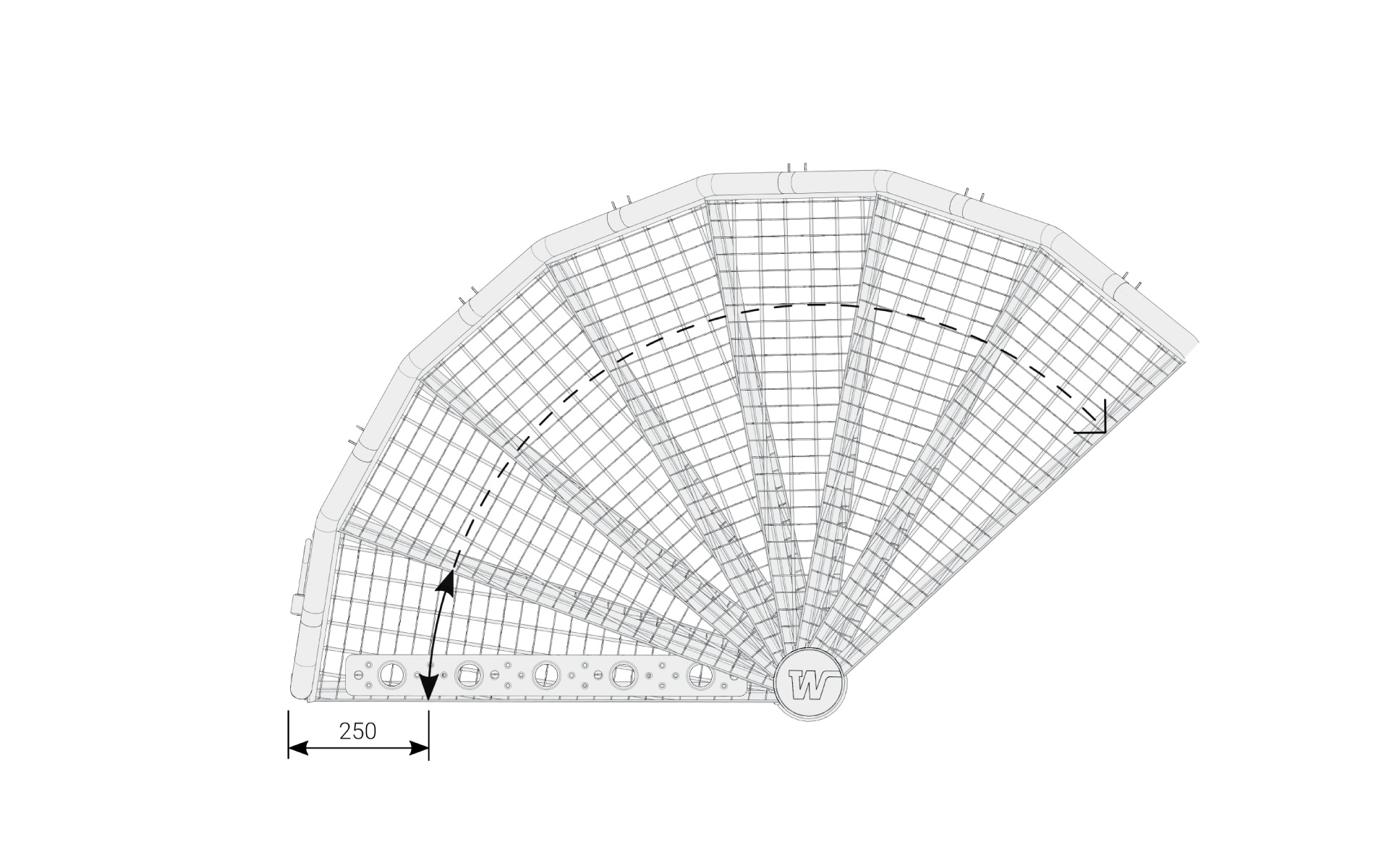

Spindeltrappens udvendige radius skal være mindst 50 mm fra væggen. Trindybden beregnes i en tænkt ganglinje 250 mm fra radiussen.
Afstivning

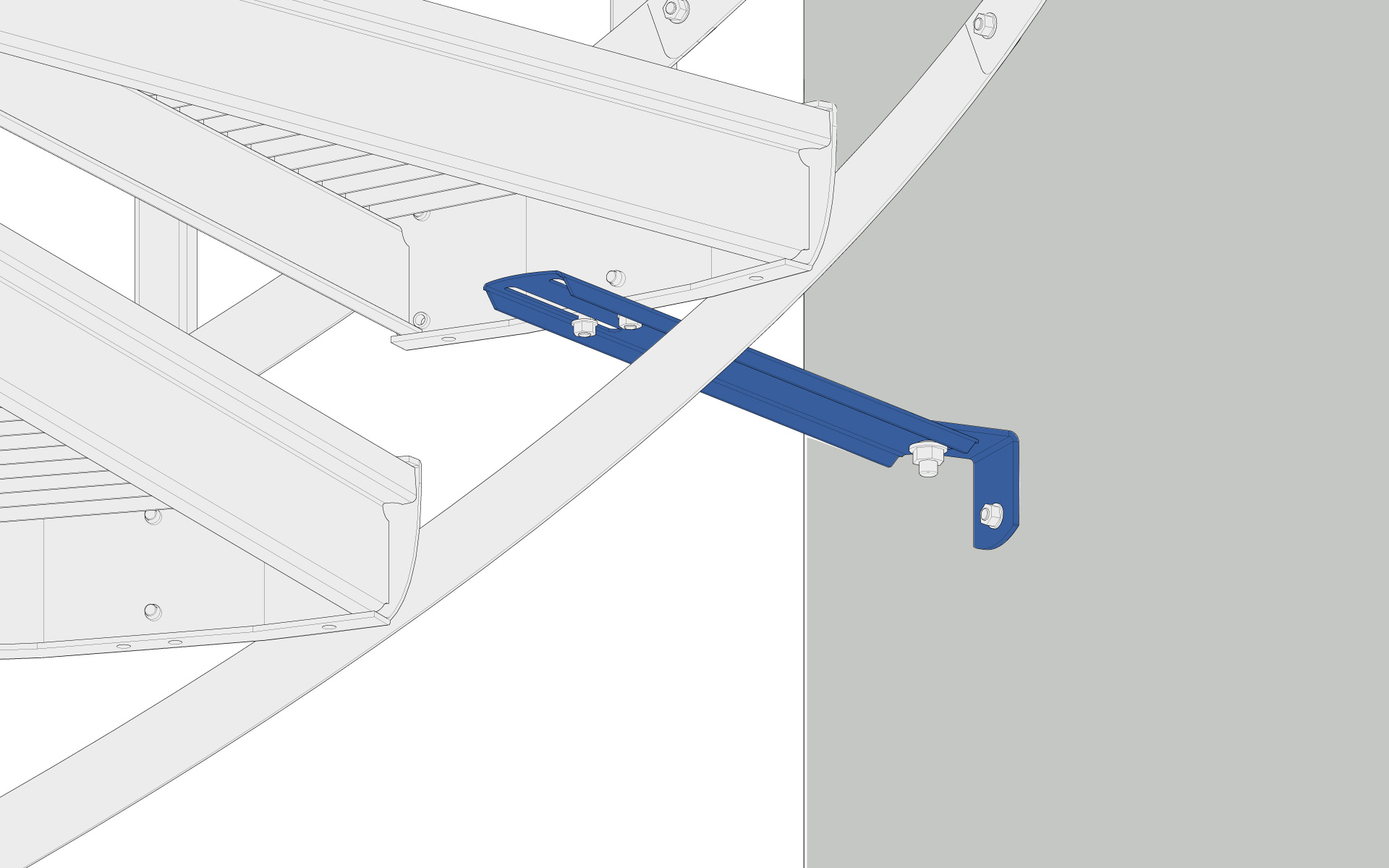

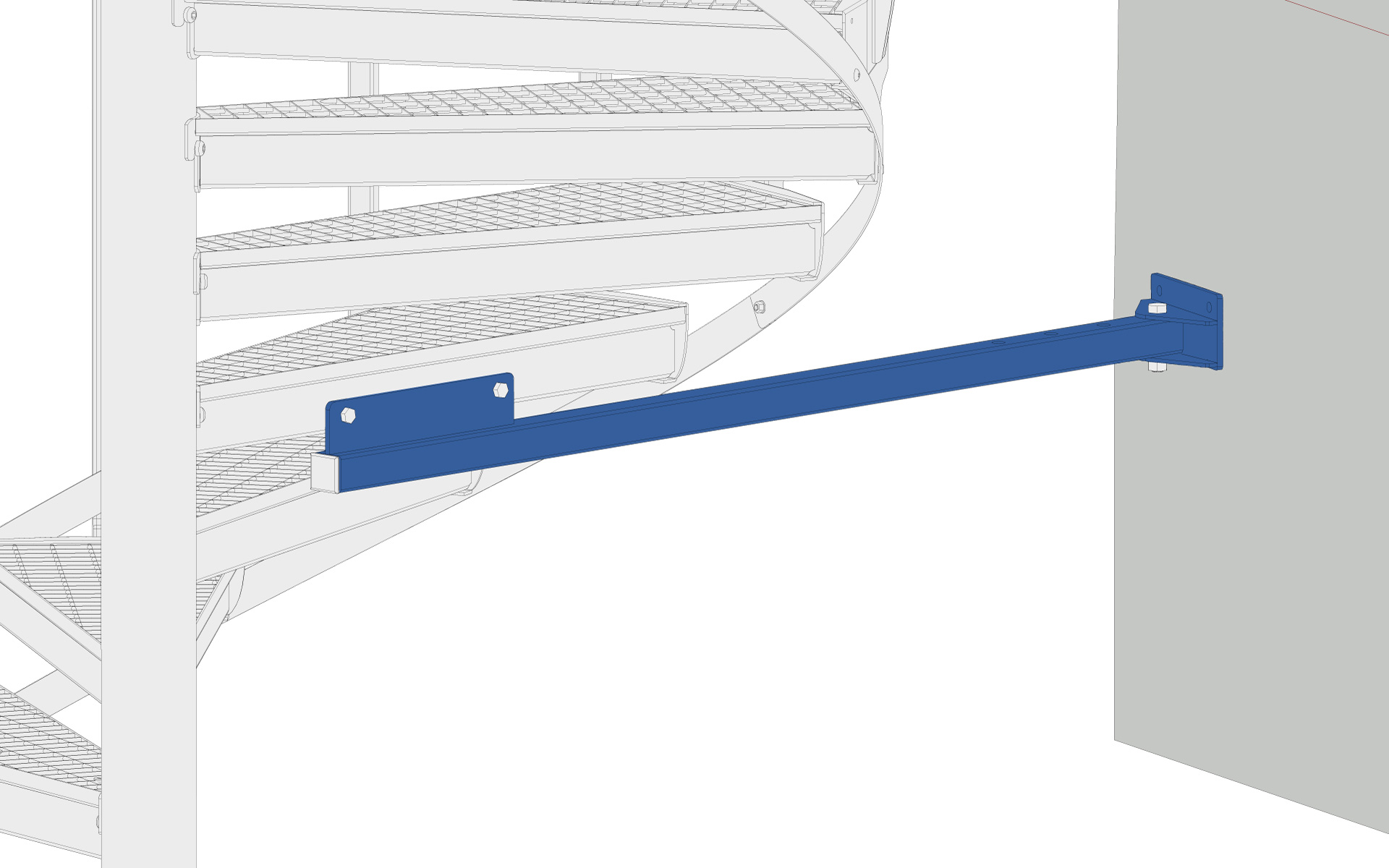

Spindeltrappen skal afstives for hver omdrejning (2,5 til 3 meters højde). Dette kan ske ved afstigningsreposens fastgørelse. Hvis trappen mangler en afstigningsrepos på hver omdrejning, foretages afstivningen mellem trappens trin og væggen ved hjælp af tilpassede afstivere.
Hvis trappen skal afstives af sandwichpaneler, kan vi hjælpe dig i din projektering med flere smarte løsninger. Kontakt os.

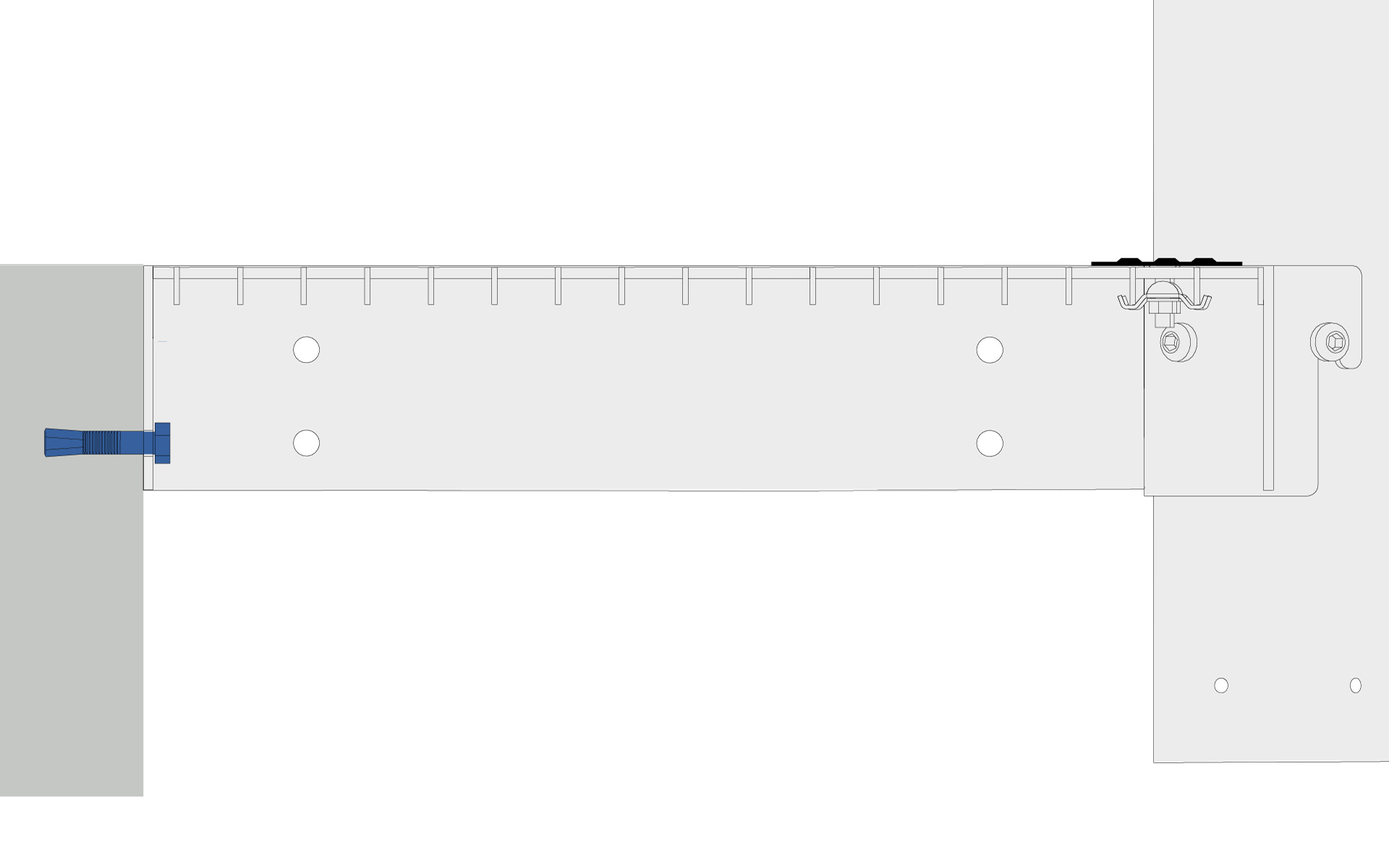

Fastgørelse af repos
Anvend passende skruetype med hensyn til materialet ved fastgørelsespunkterne.
Fastgørelse bundplade
Anvend passende skruetype med hensyn til materialet ved fastgørelsespunktet.

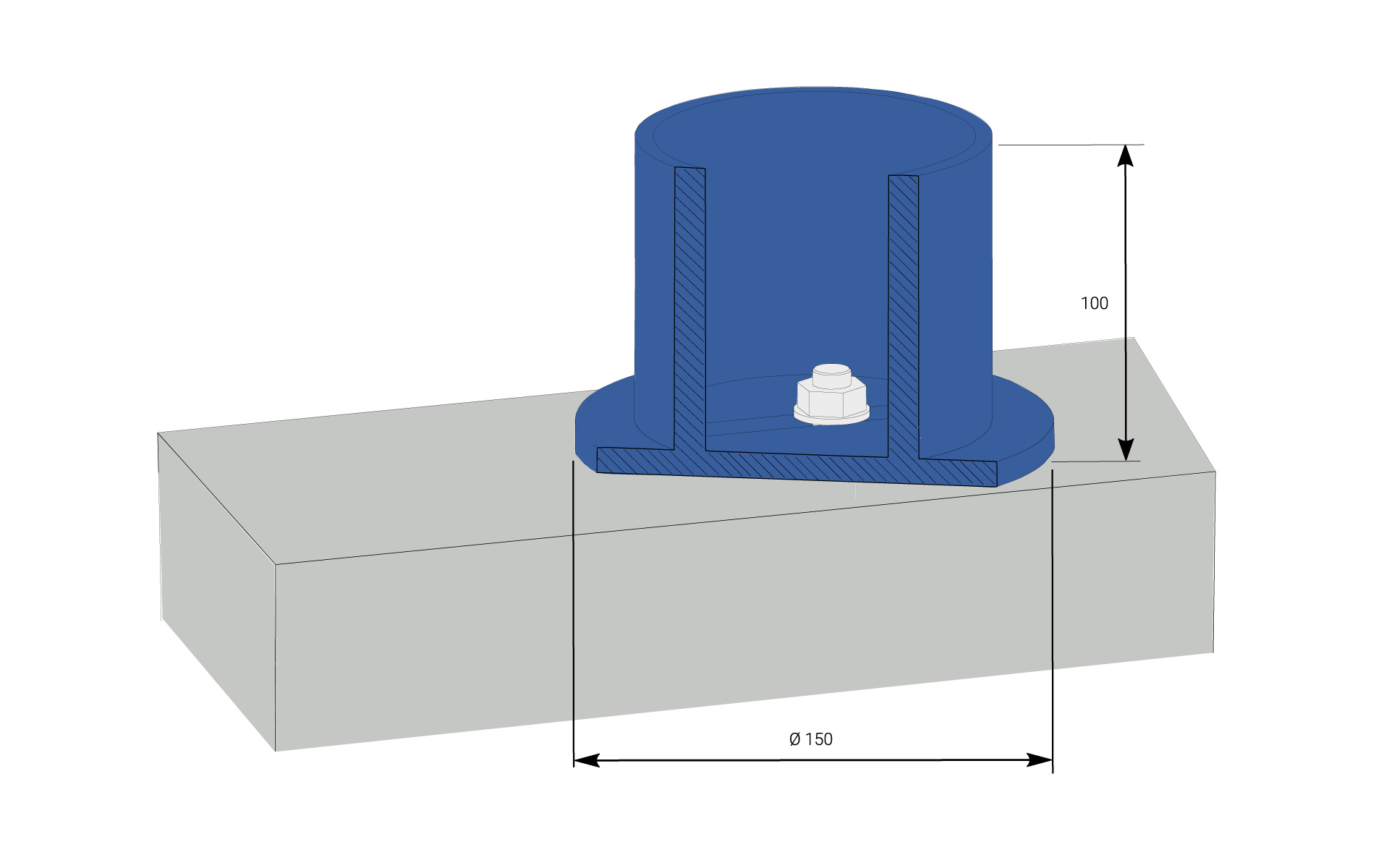

Til fastgørelse til spindeltrapper, hvor eksisterende plade mangler, skal der støbes en plint. Den skal dimensioneres med hensyn til vindkraft m.m. Observer, at fastgørelsen ved første trin også skal gøres.
Generelt gælder det, at bundpladens afstand til væggen skal være mindst trappens radius plus 50 mm.
Brandklasse R30
Vi tilbyder også spindeltrapper af brandklasse R30. Ønsker om specifik dimensionering bør fremgå af forespørgselsdokumentet.
Hvad skal jeg tænke på før projektering af en spindeltrappe?
Beskriv udførligt anvendelsesområde, placering og målene på spindeltrappen. Kontrollér, om spindeltrappen skal opfylde eventuelle børnesikringskrav.
Mål spindeltrappens radius op, og angiv dimensioner for eventuelle hvælvingsåbninger. Angiv tilvalg som ekstra håndlister, indvendige håndlister og belysning. Behøver trappen en form for skalbeskyttelse? Angiv da jeres valg af ønsket sikkerhedsbur.
Udarbejd gerne en skitse, hvor eventuelle vægge, døre og vinduer er placeret. Vi hjælper dig gerne med din projektering af spindeltrappe – kontakt os.
Dokumentation
Dokumentation
Trinskabeloner Spindeltrapper
