TERMINOLOGI

Her har vi samlet en liste over de termer, som vi bruger, når vi benævner gitterrist.


Gitterrist

Gitterristen fremstilles i en række forskellige udførelser til yderst forskellige anvendelsesområder. Her har vi samlet forklaringer til de forskellige fagudtryk, som normalt bruges, når vi benævner gitterriste og de dele, der indgår deri.

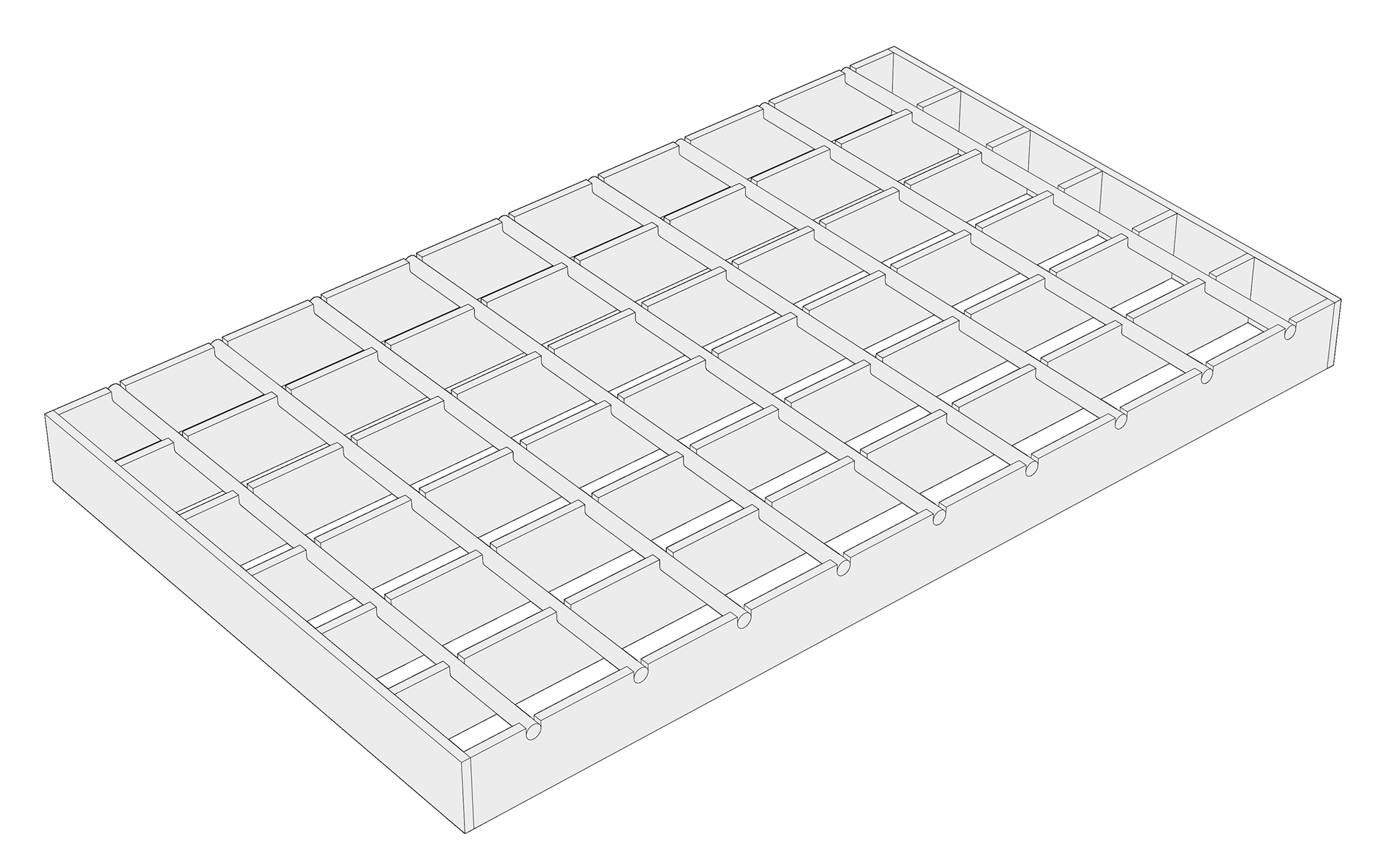

Welands pressvejsede gitterrist fremstilles ved hjælp af modstandssvejsning. Under højt tryk og samtidig høj strømstyrke sammenføjes støttestænger og bærestængerne. Denne fremstillingsmetode til gitterrist giver en svejsefuge i hver samling mellem støtte- og bærestang. Hvilket så til gengæld giver risten en meget stor holdbarhed, styrke og høj bæreevne. Kantstangen svejses vinkelret mod bærestængerne og lukker åbne masker. Pressvejset gitterrist fremstilles enten i varmforzinket stål eller rustfrit stål.

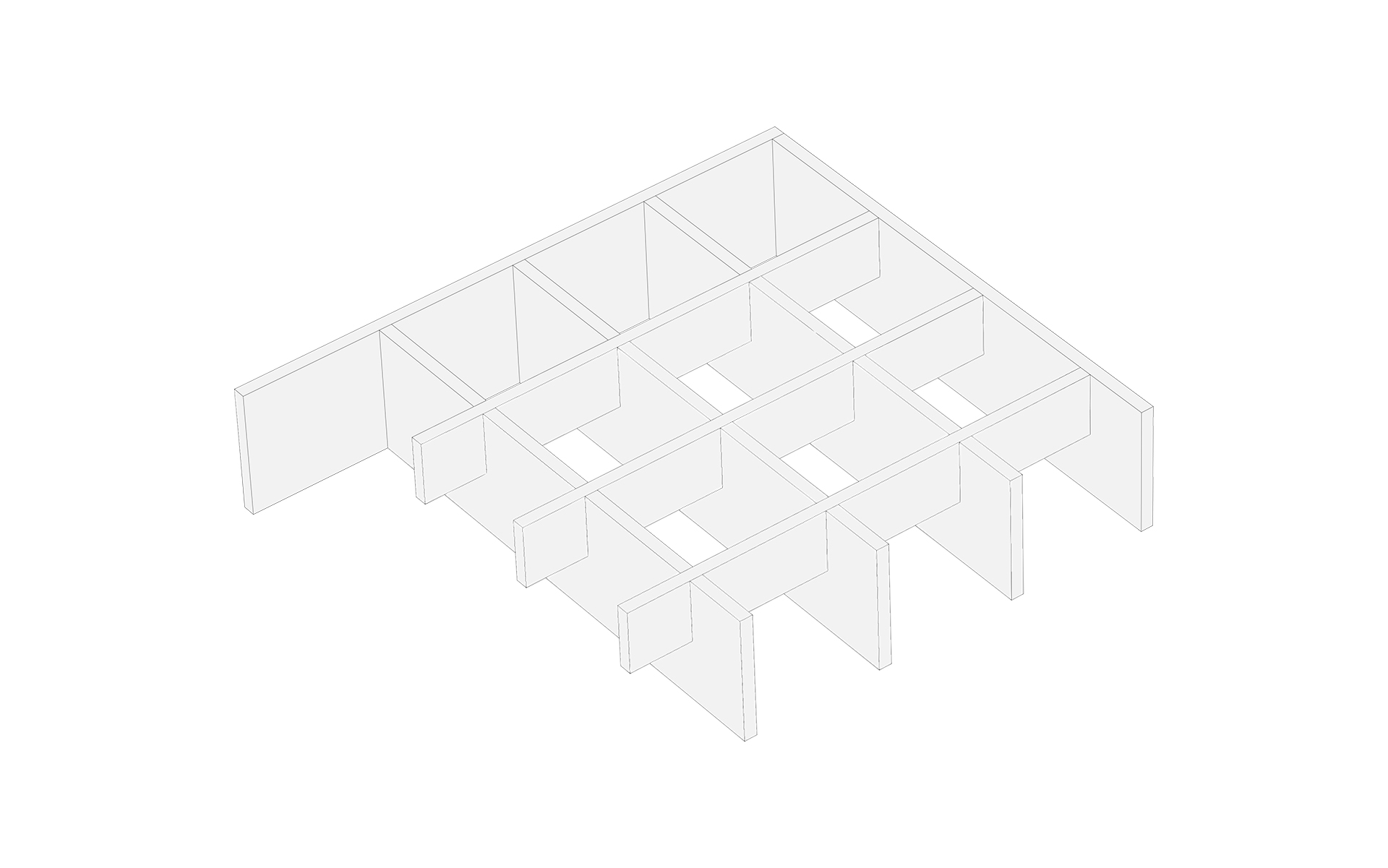

Gitterrist Type A består af fladstænger, som klippes i længder til såvel bærestænger som støttestænger. De udstansede bærestænger lægges sammen med støttestængerne i et rudemønster, og risten forsynes med en kantstang på to sider. Risten fremstilles enten i stål, rustfrit stål eller aluminium. Vi har et stort sortiment af entrériste, som fremstilles af gitterristen Type A.

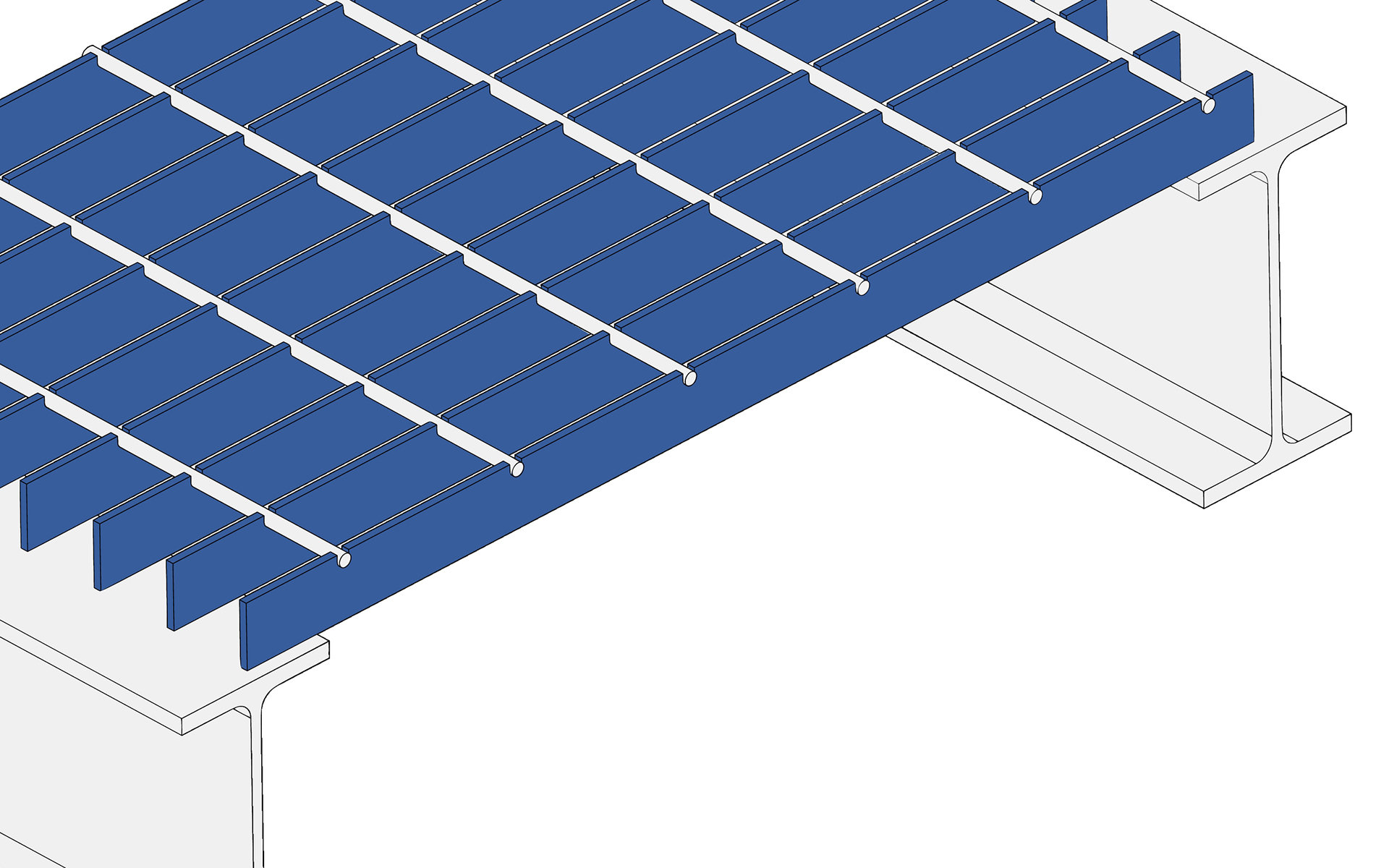

Bærestænger/fladstænger stillet på højkant. Bærestangen udgør den bærende konstruktion i risten.

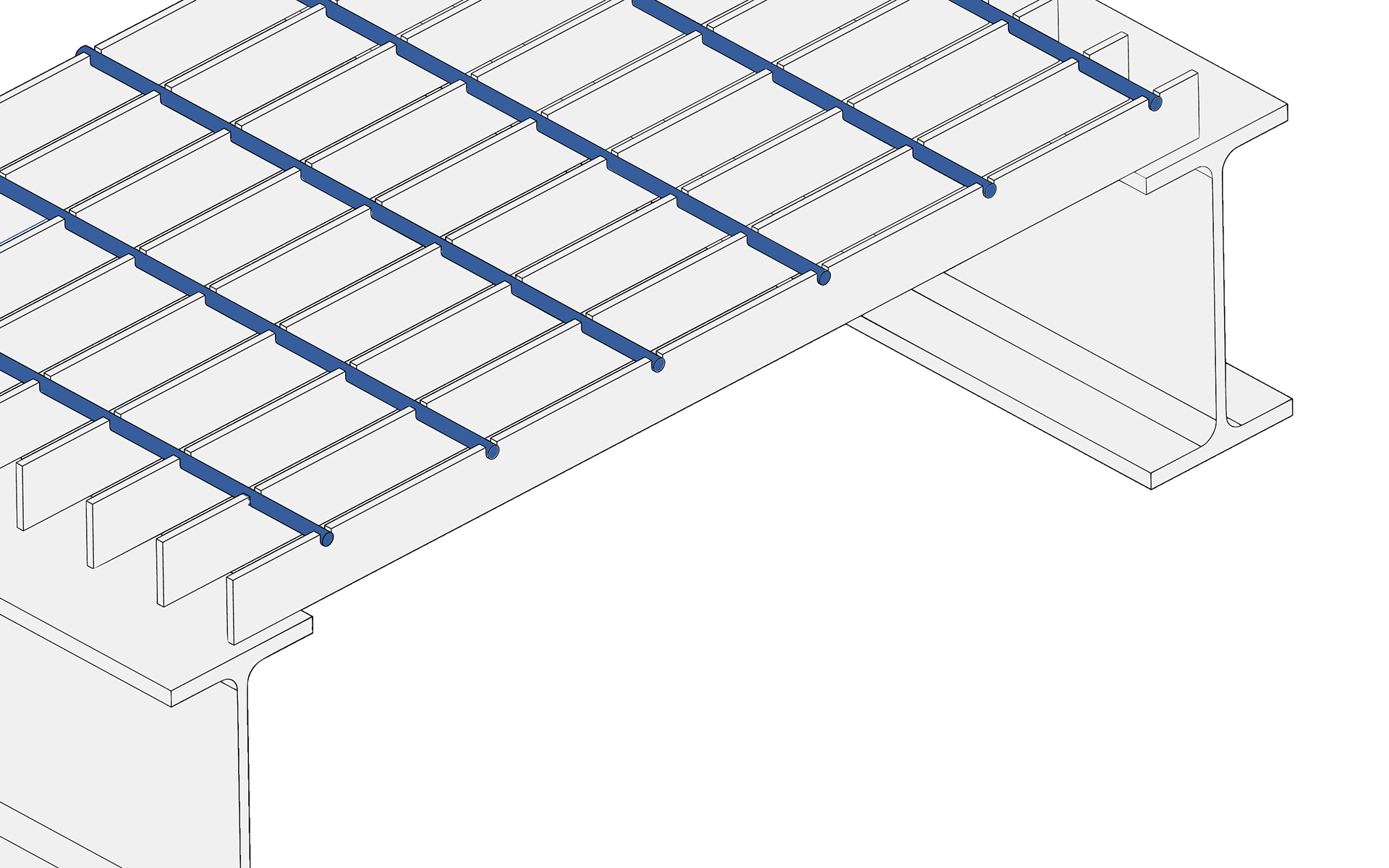

Stænger, som binder bærestængerne sammen i en ret vinkel. Støttestangen i pressvejset gitterrist er en tremme. Støttestangen i gitterrist Type A fremstilles af en fladstang.

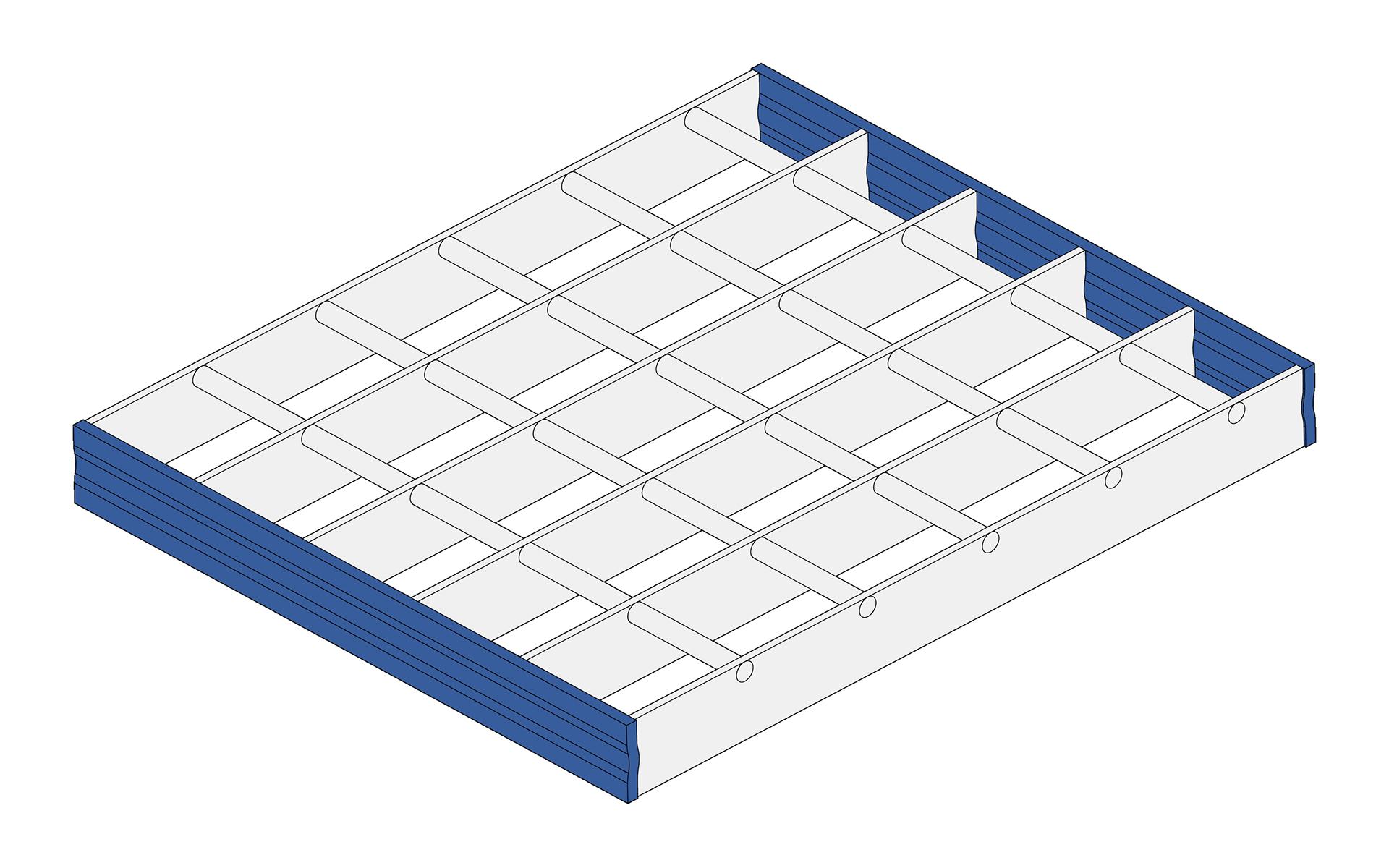

Fladstang, som svejses vinkelret på bærestangsenderne og sammenbinder dem.

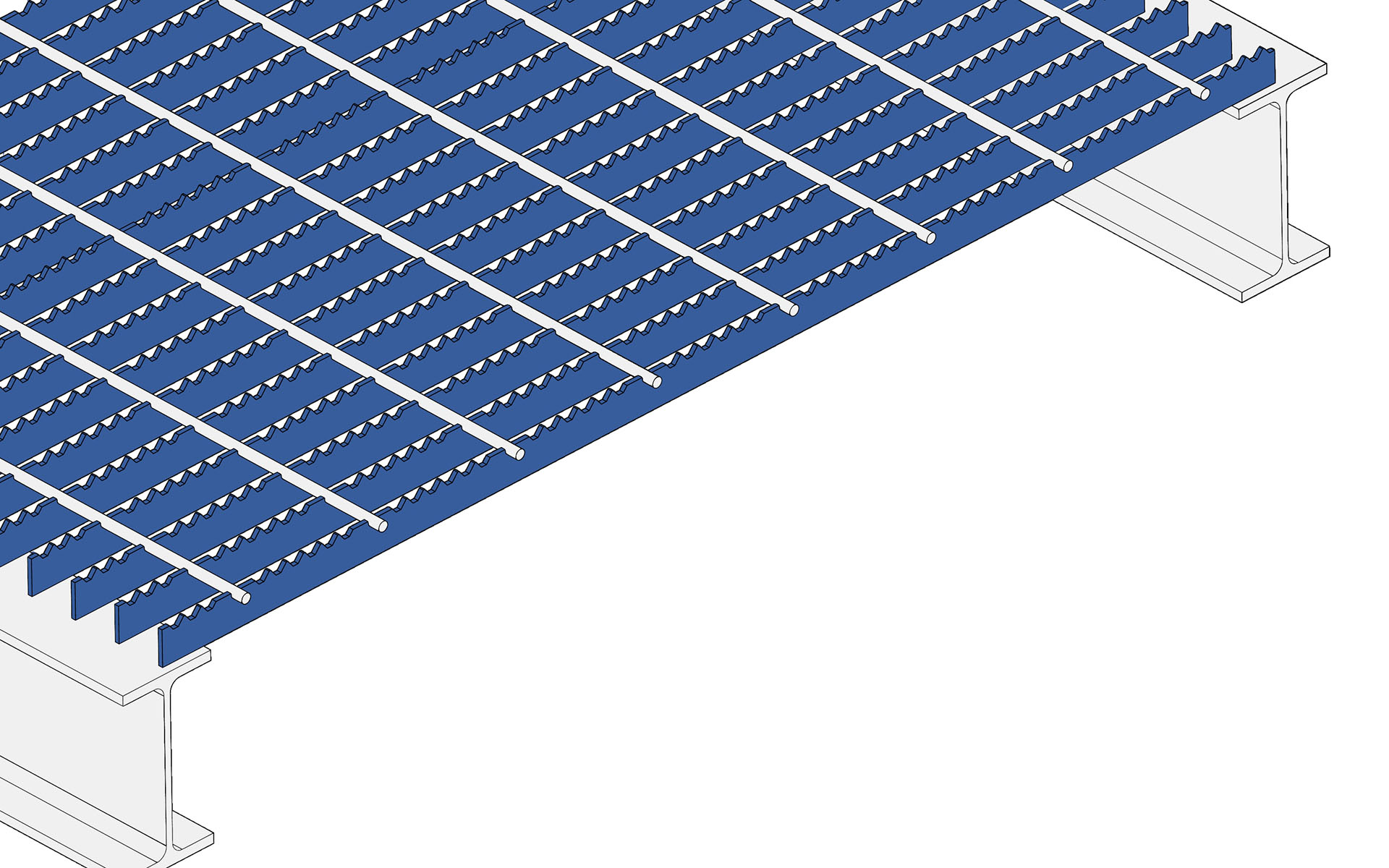

I den fortandede udførelse er det normalt bærestangen, som fremstilles fortandet.

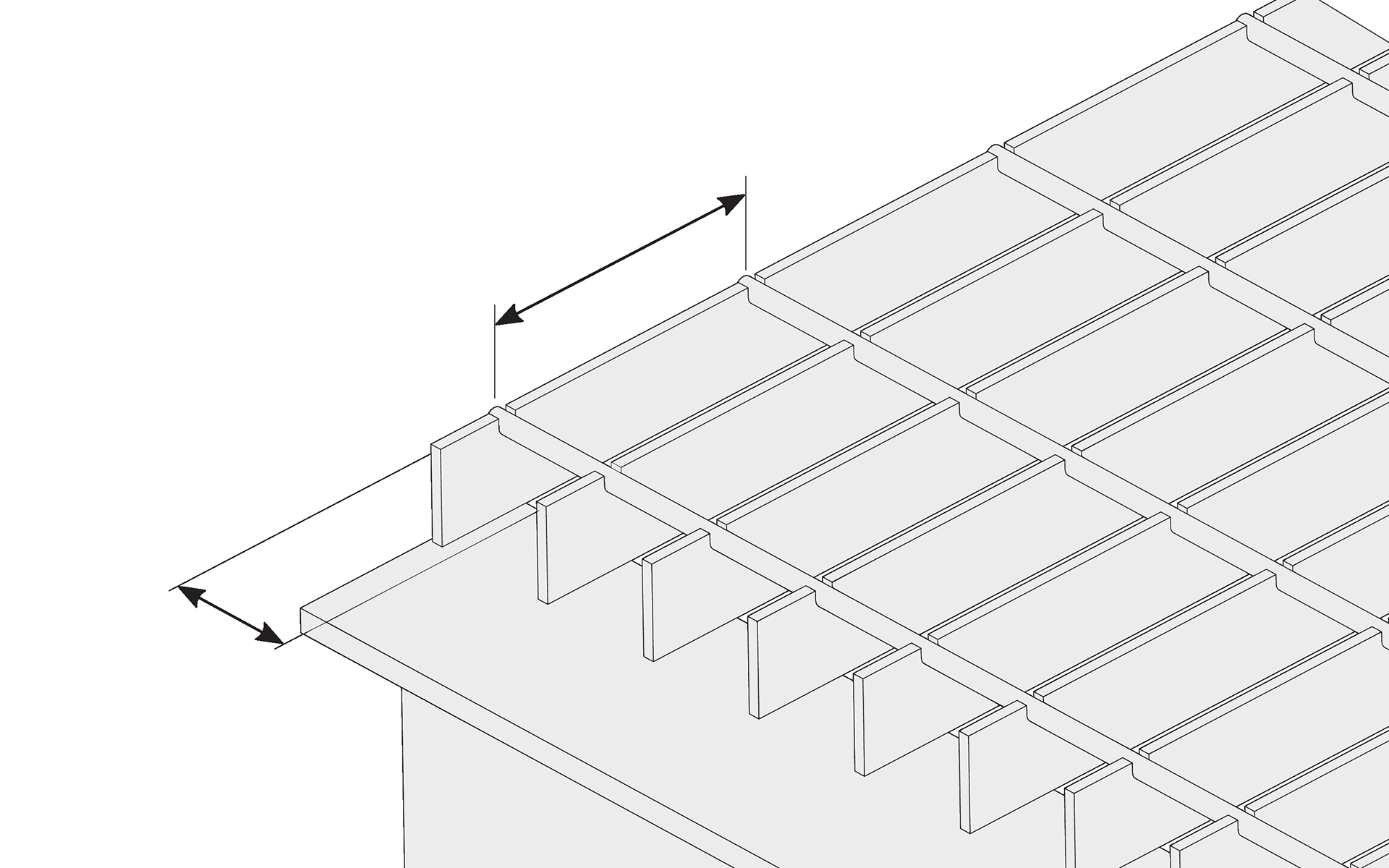

C/C-målet mellem bære- og støttestænger. Det er bærestangens c/c-mål, som beskrives først ved de angivne maskevidder.

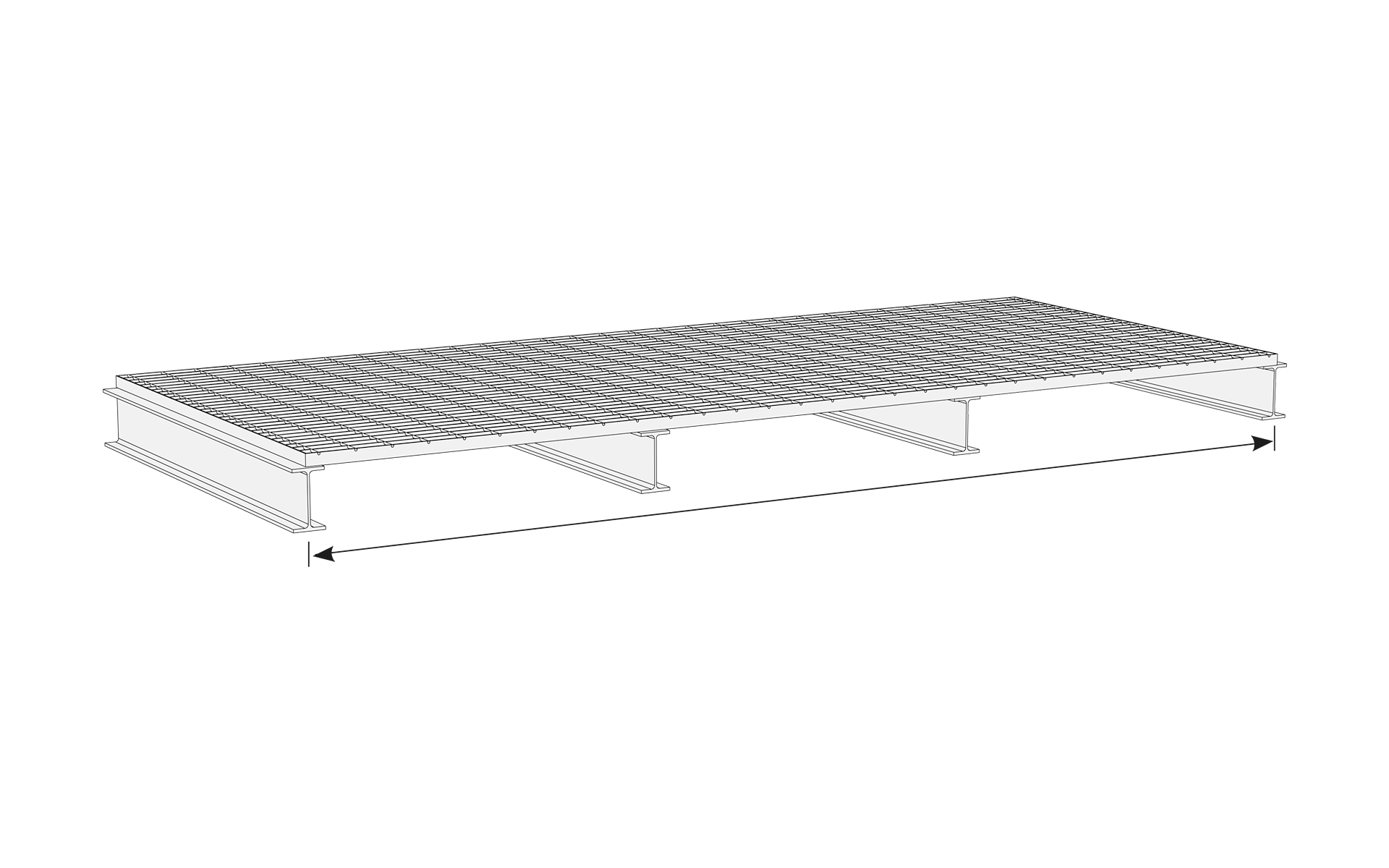

Gitterlængde = bærestangslængden
Bærestangsretningen markeres på tegningen. Ved målangivelse angives bærestangslængden som det første mål, fx  810 x 1000 mm. Dette mål beskrives som spændvidde i fx belastningstabeller.

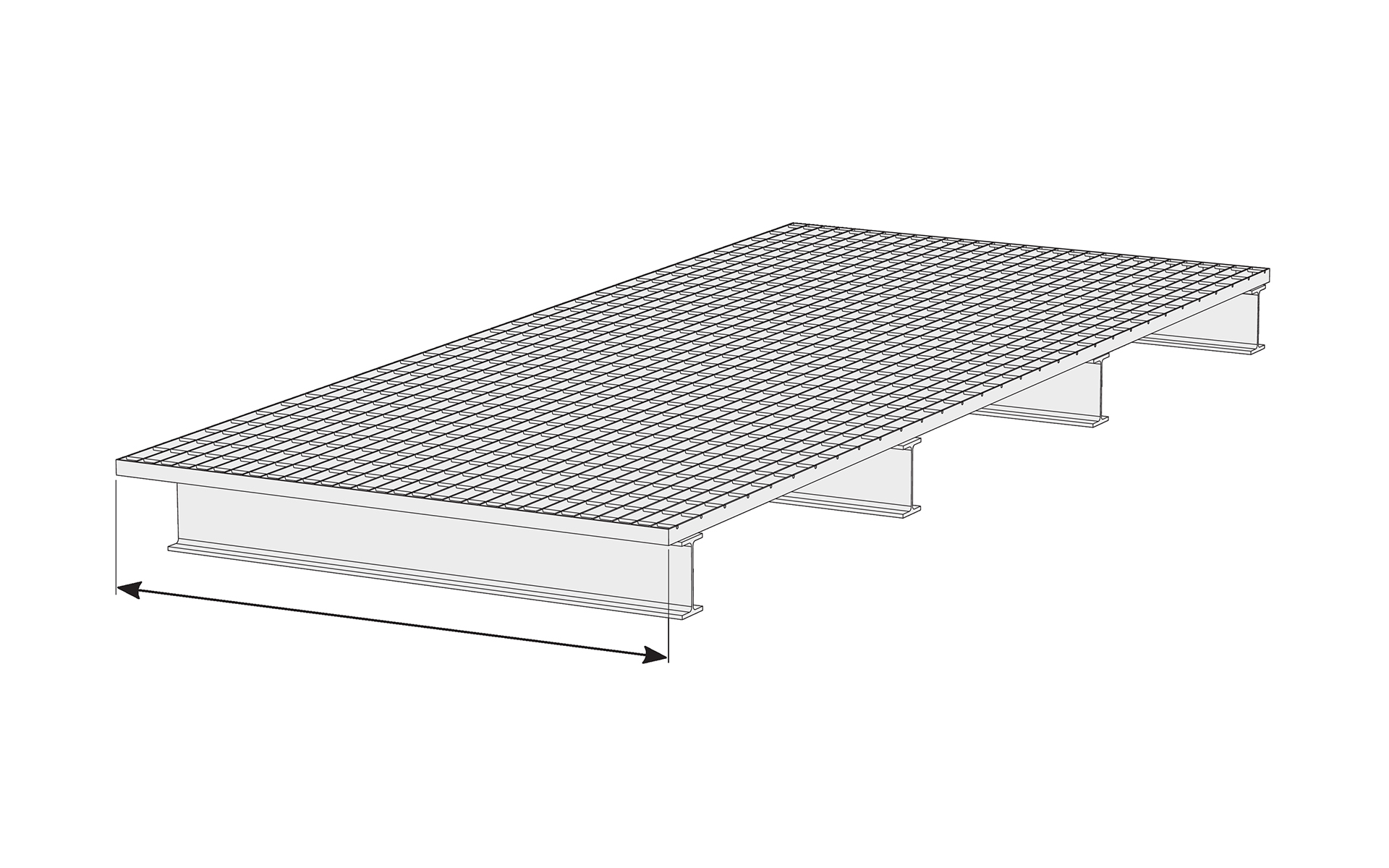

Ristbredde = støttestangslængden.
Ved målangivelse angives støttestangslængden som det andet mål, fx 810 x 1000 mm.

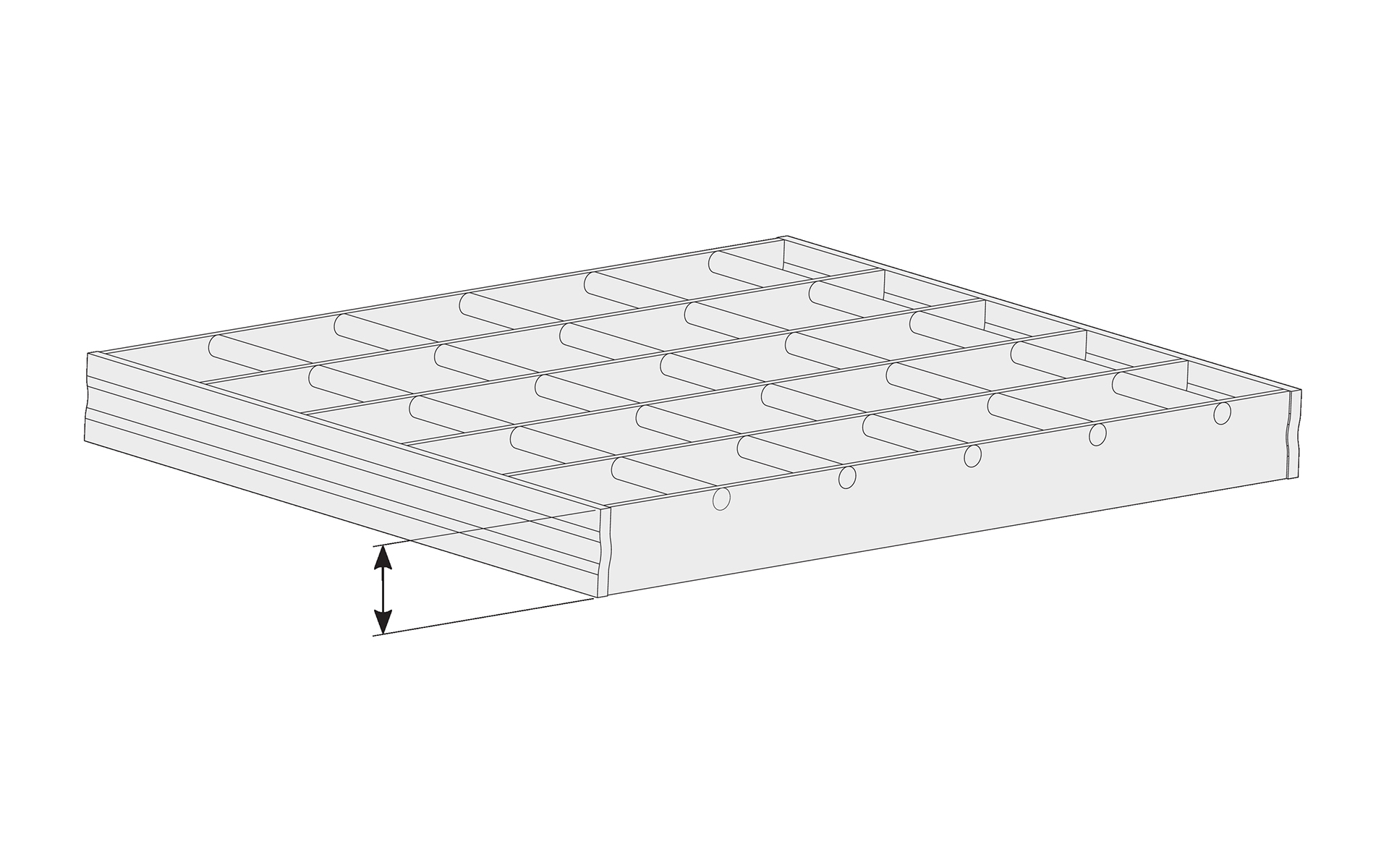

Risthøjde = bærestangshøjden

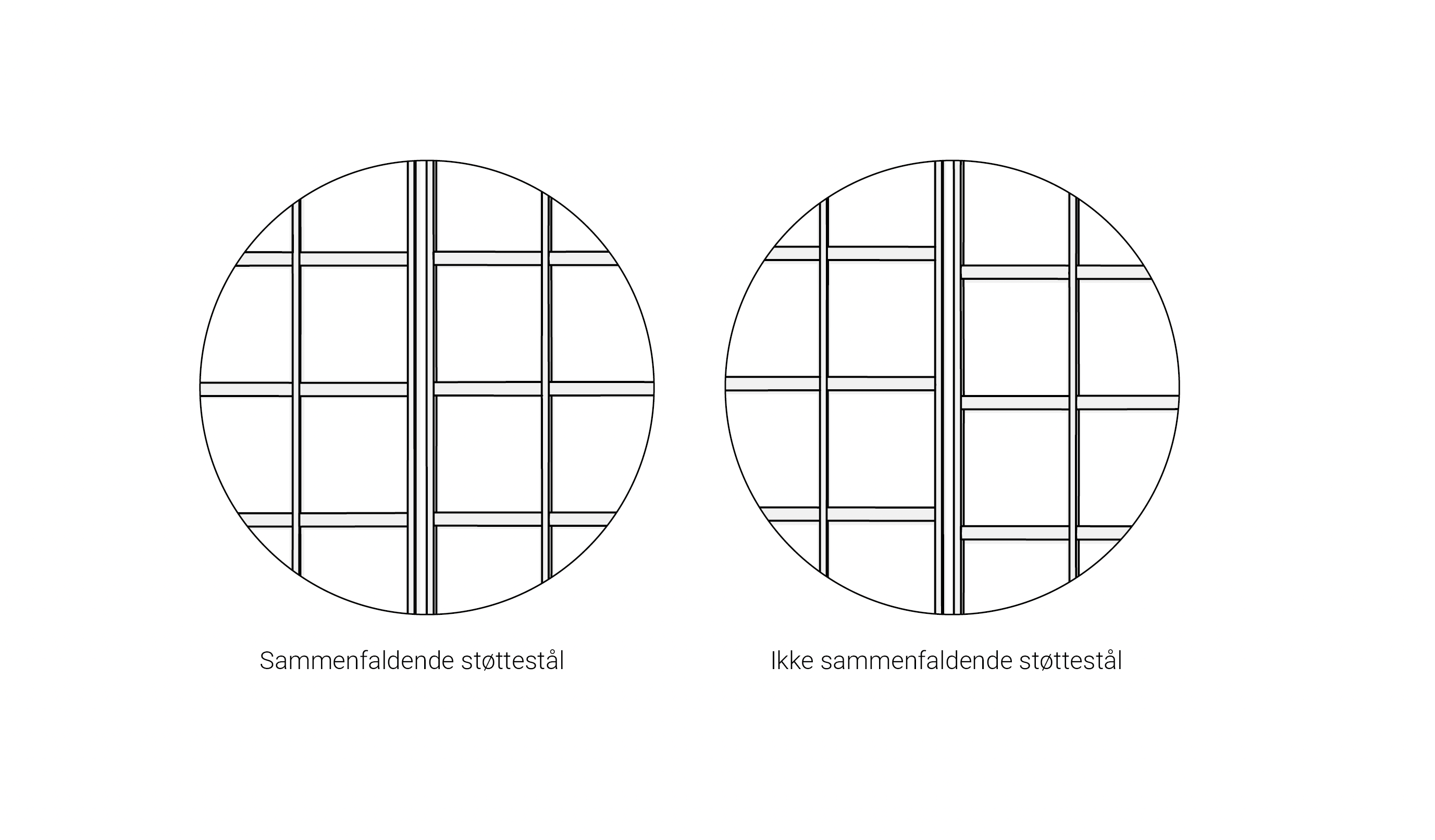

Gitterristen kan fremstilles med sammenfaldende støttestænger. Leveres mod pristillæg.

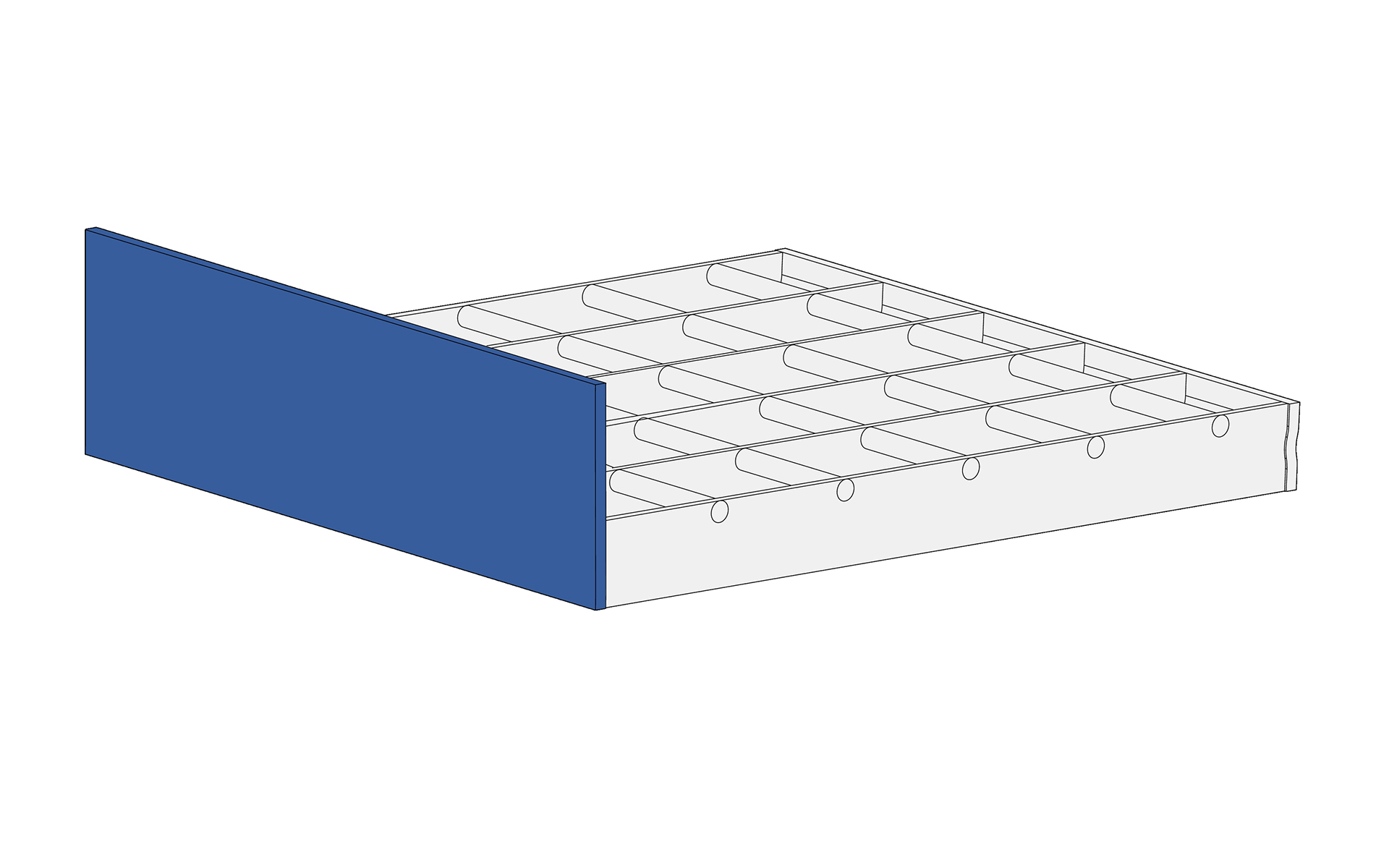

Kantstang, som er højere end bærestængerne og med den overskydende del over risten.

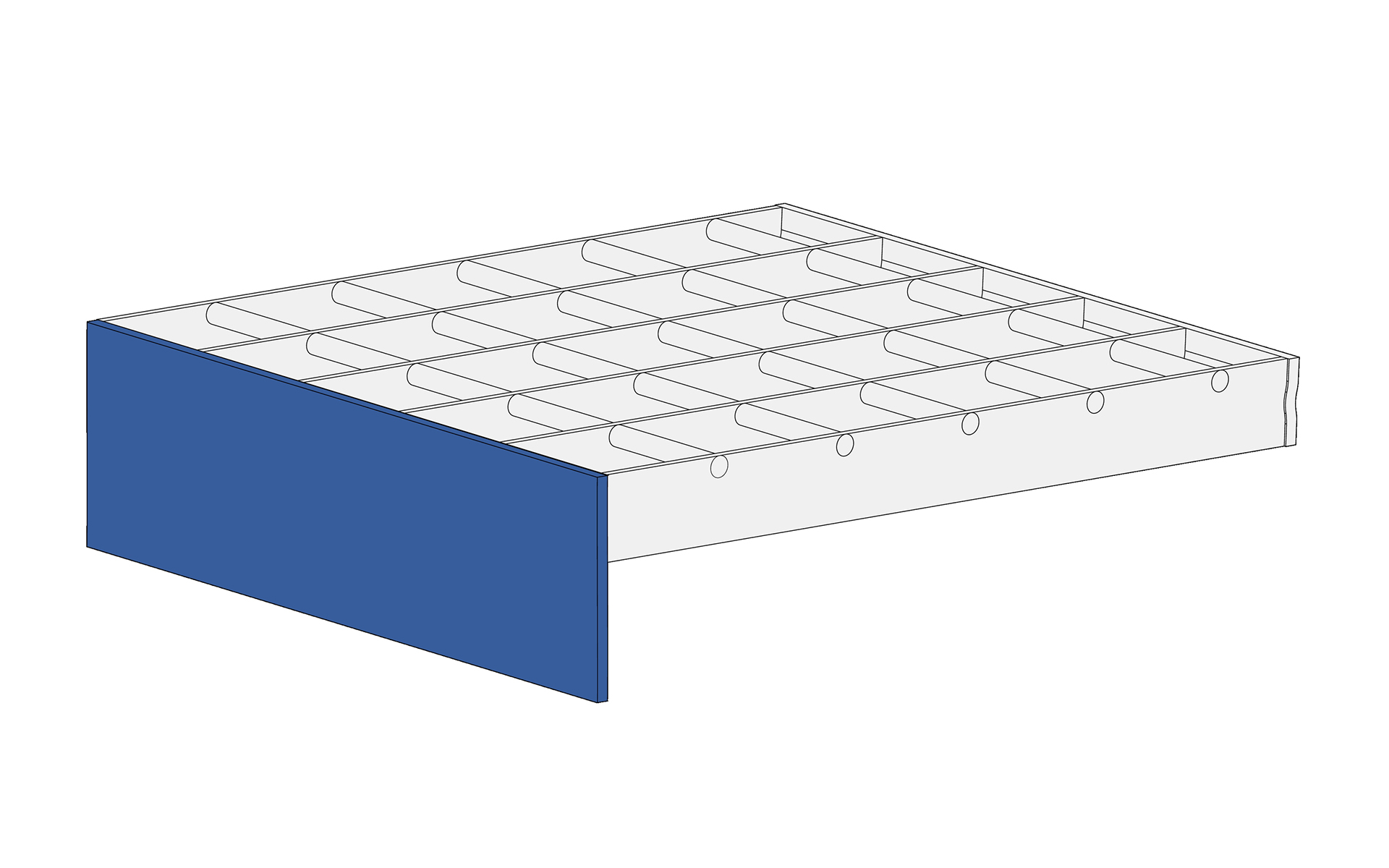

Kantstang, som er højere end bærestængerne og med den overskydende del under risten.

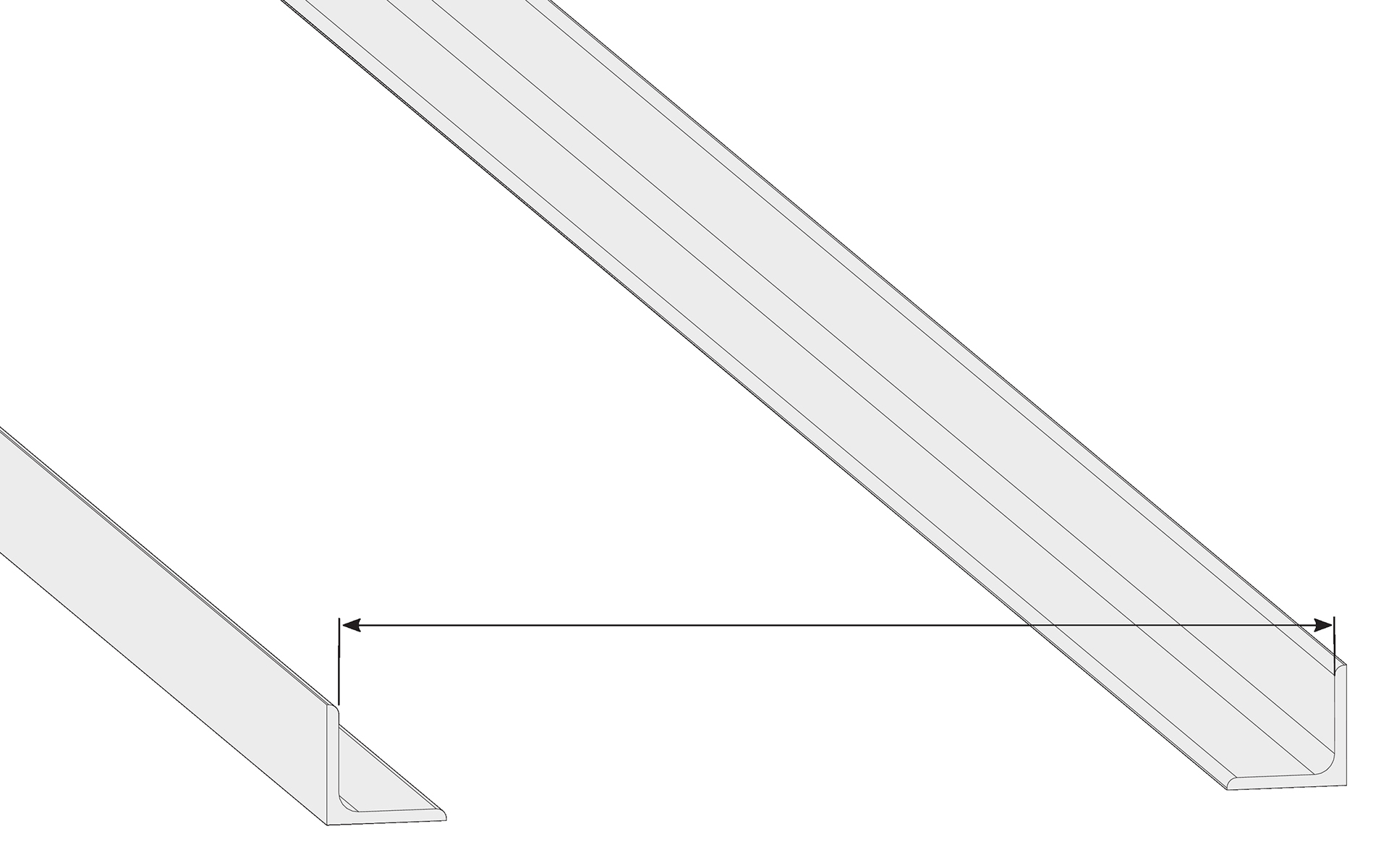

Det ”stumme” mål på den åbning, som gitterristen skal ligge i.

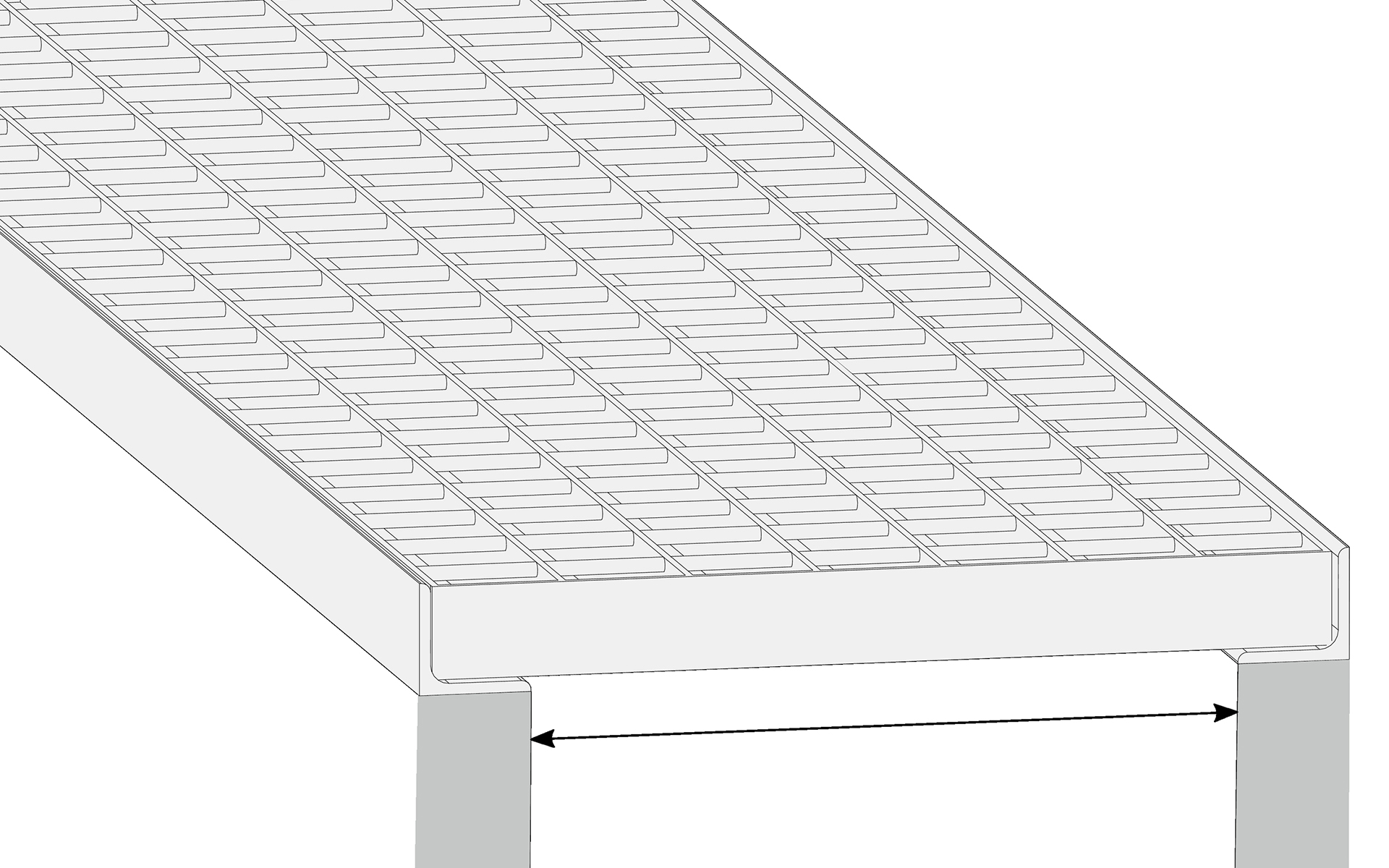

Det åbne rum, som risten skal dække. (Afstanden mellem fagenes inderkanter)
Kan også beskrives som fri spændvidde.

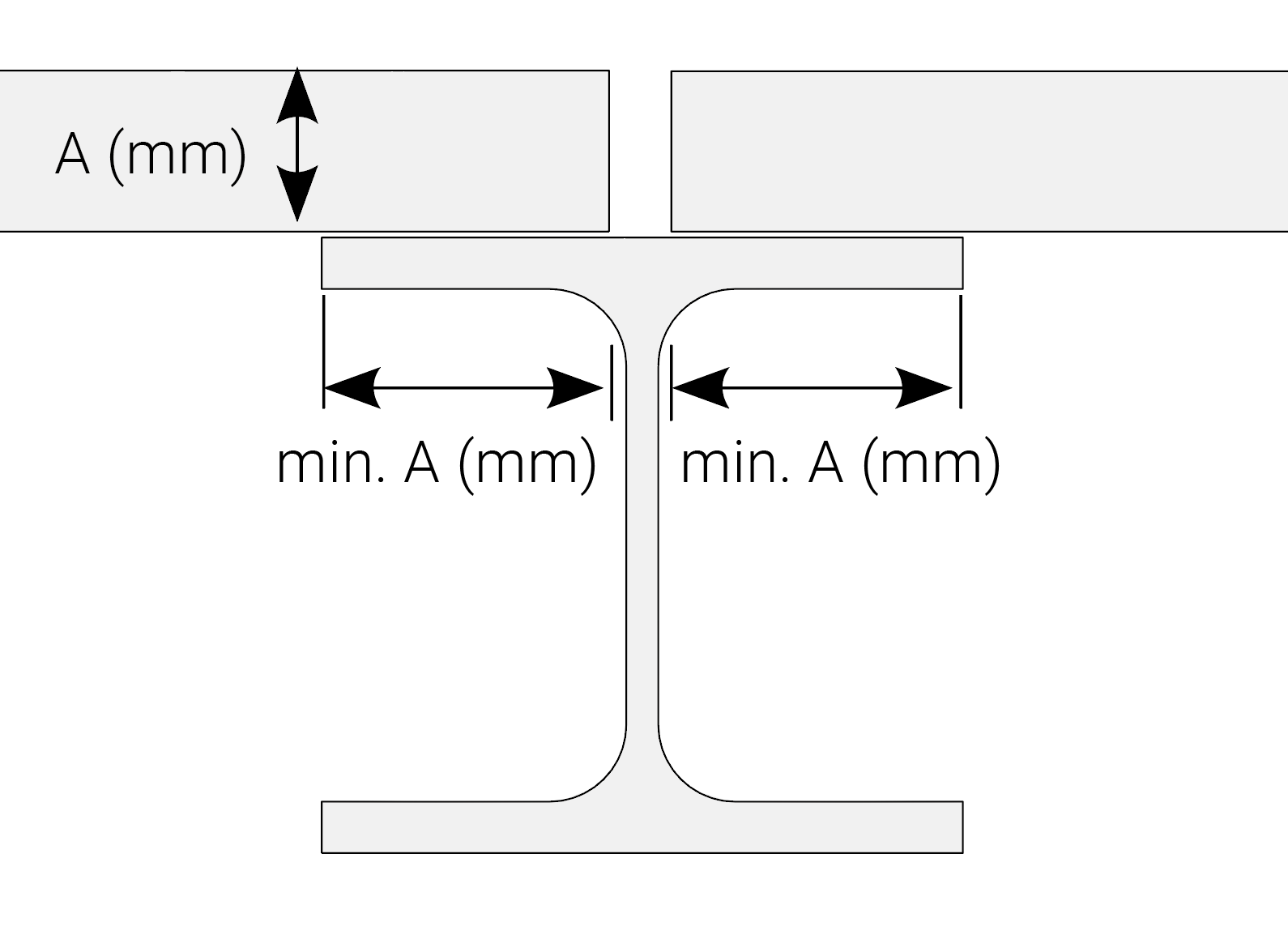

Bredden på gitterristens fag bør være lige så bred, som gitterristen er høj. Dvs. for en gitterrist, som har en højde på 50 mm, så anbefaler vi en fagbredde på 50 mm.

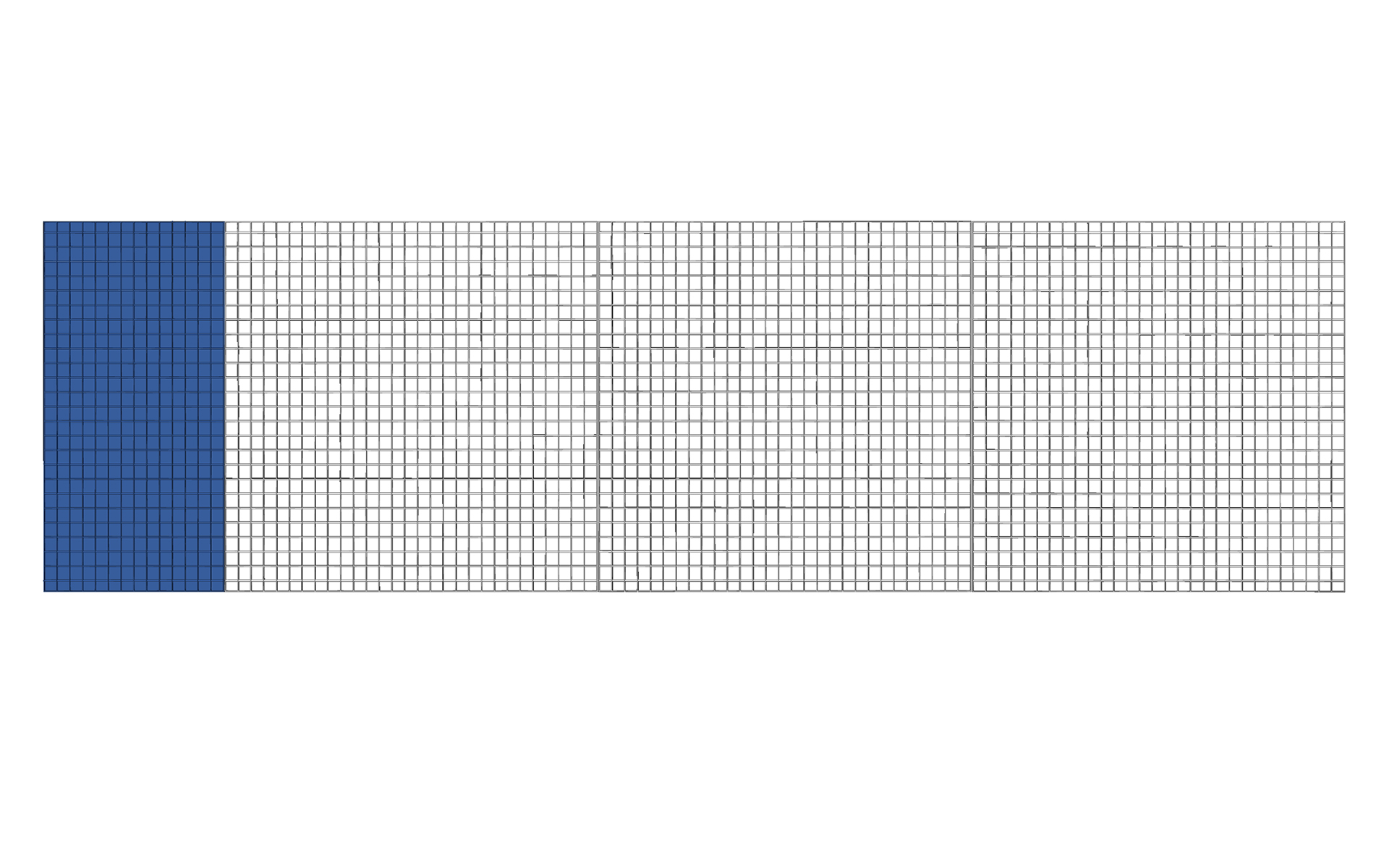

Gitterristens standardbredde er 1000 mm. For at opnå det fulde udlægningsmål kræves ofte et passtykke. Passtykket skæres af ved nærmeste bærestang.

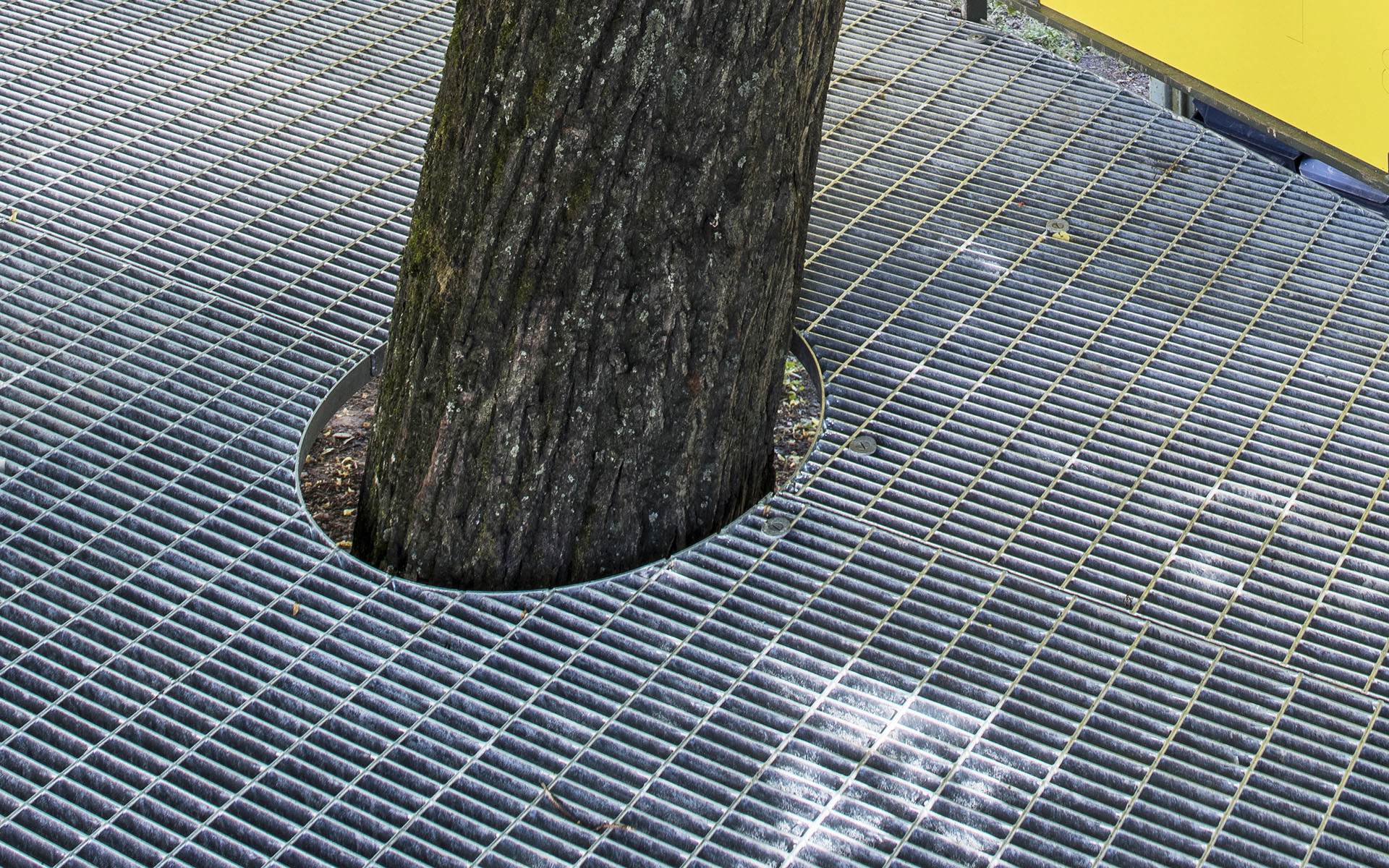

Udskæring

Et samlet begreb for alle former for skæring og tilpasning. Se nedenfor.

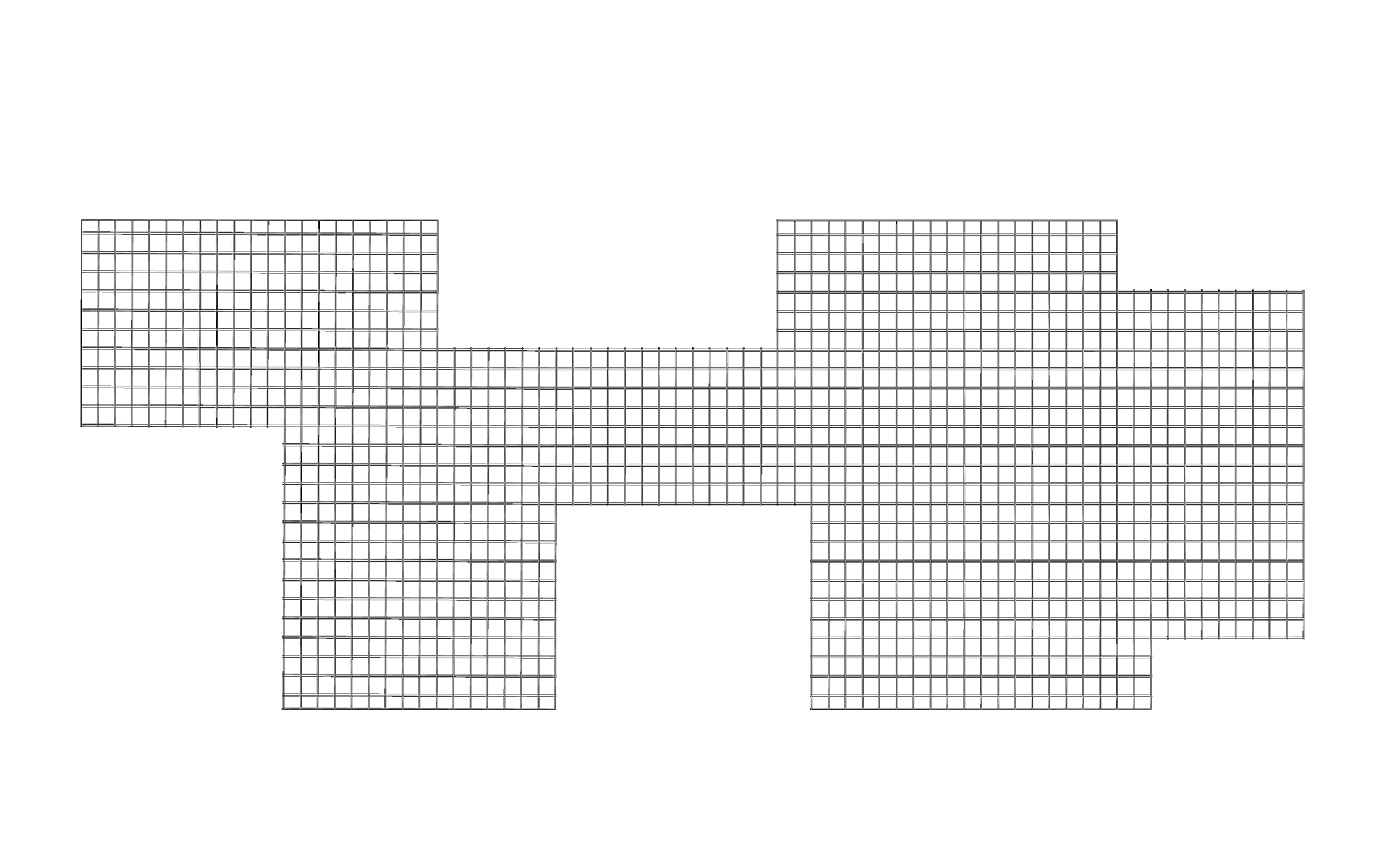

Skæring, som foretages vinkelret på bære- og støttestængerne.

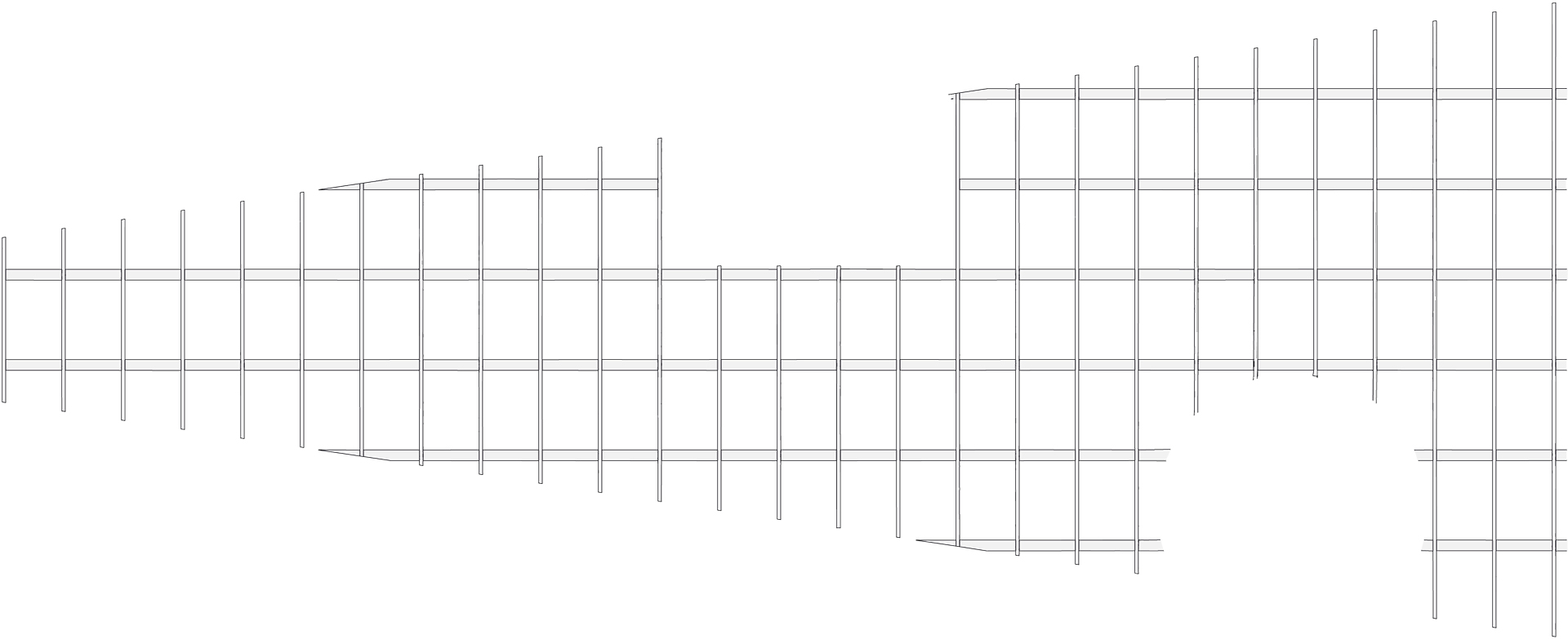

Skæring, som ikke foretages vinkelret på bære- og støttestængerne.

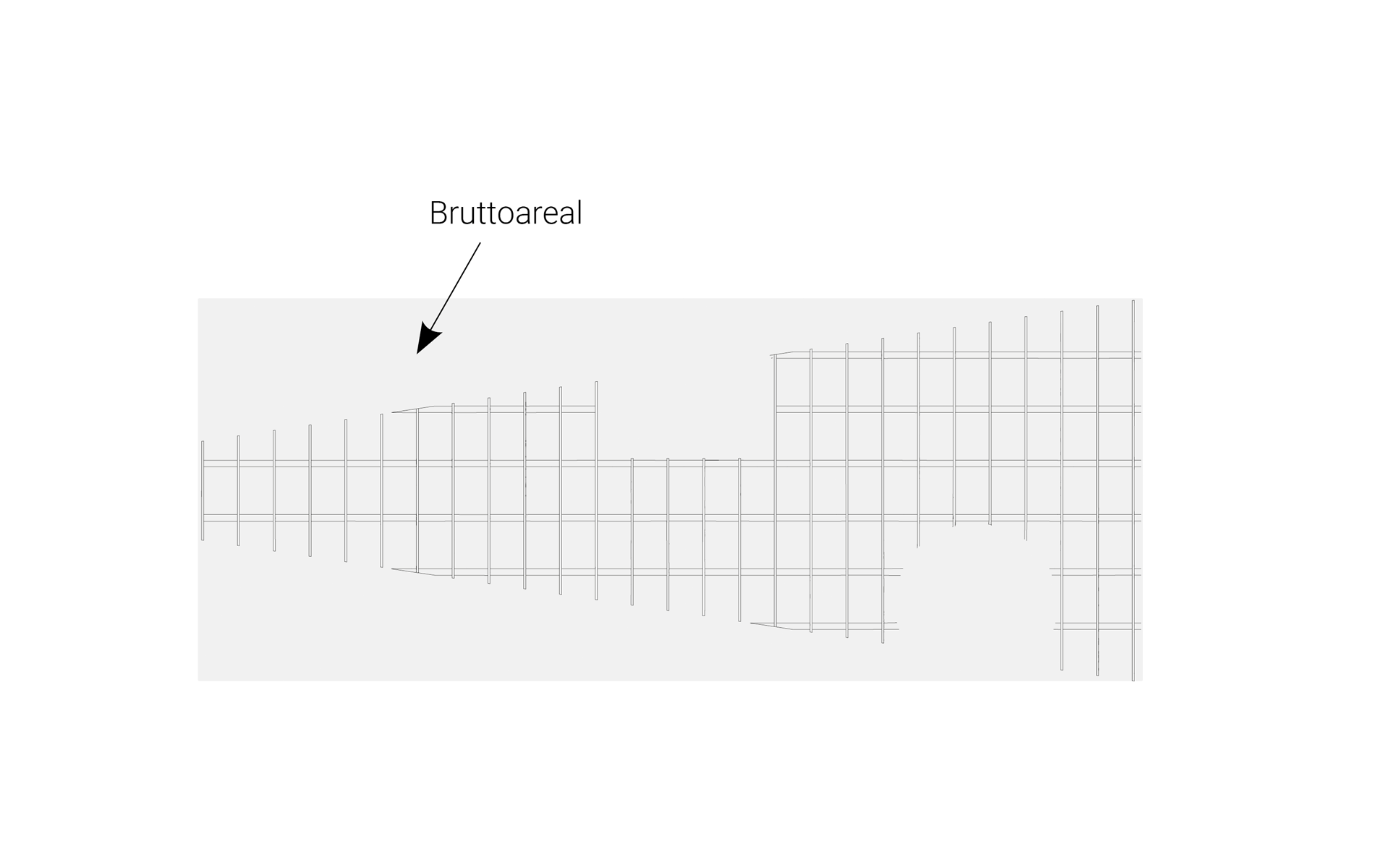

Pressvejset gitterrist: Det areal, som fremkommer, når arealet beregnes på basis af vores standardbredder 500 og 1000 mm.
Gitterrist Type A: Gitterristens mål afrundes til nærmeste decimeter.

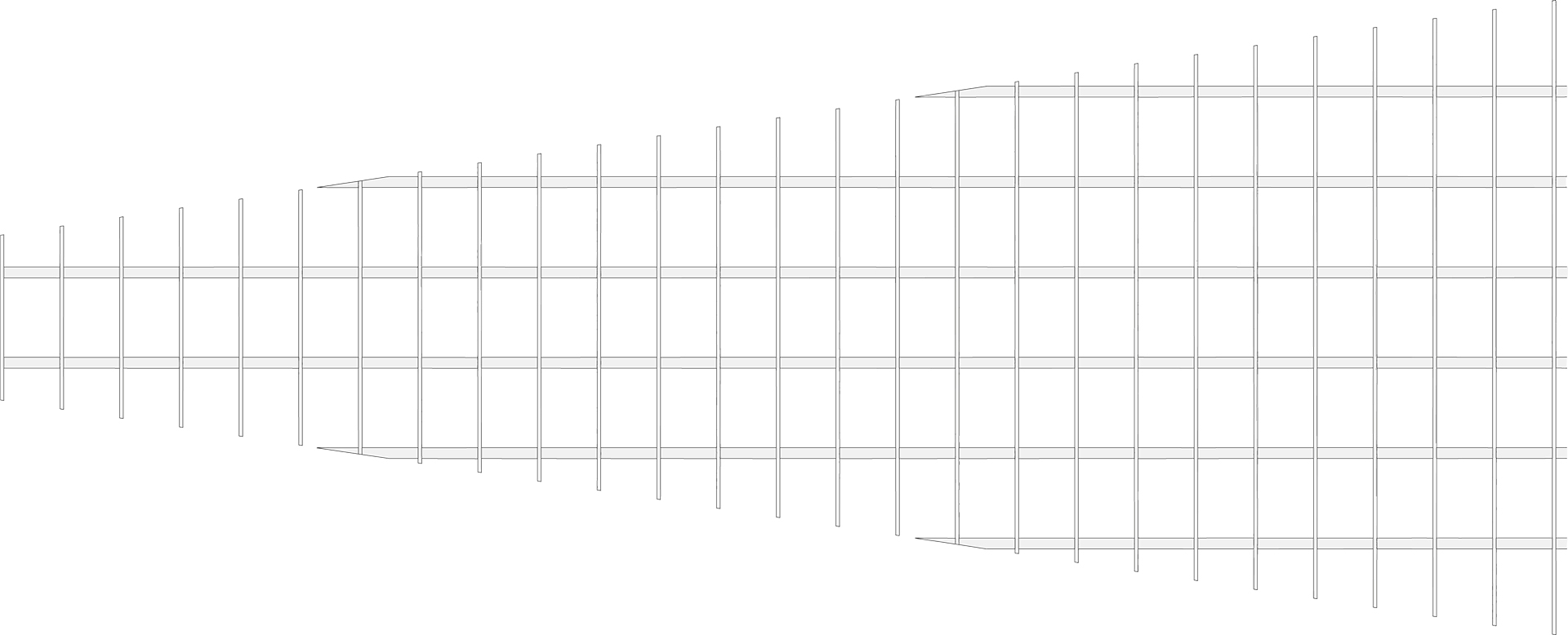

Gitterristens nettoareal, inklusive eventuel udskæring.
