LIGELØBSTRAPPER PROJEKTERING

Vi har mange års erfaring og hjælper jer gerne med råd og vejledning ved projektering. Ved bestilling tegnes hver trappe specielt op, og tegningen sendes til kunden med henblik på godkendelse, før den fremstilles.


Hældning trinhøjde

For at en trappe skal være behagelig at gå på, kræves et vist forhold mellem hældningsvinklen, trinhøjden og trinbredden. Trappens hældning skal helst være mellem 30° og 45°, men ofte er den tilgængelige plads begrænset, så den ideelle hældning ikke kan opnås.

Af tabellen fremgår velegnet trinhøjde og trinbredde for en bestemt trappehældning.

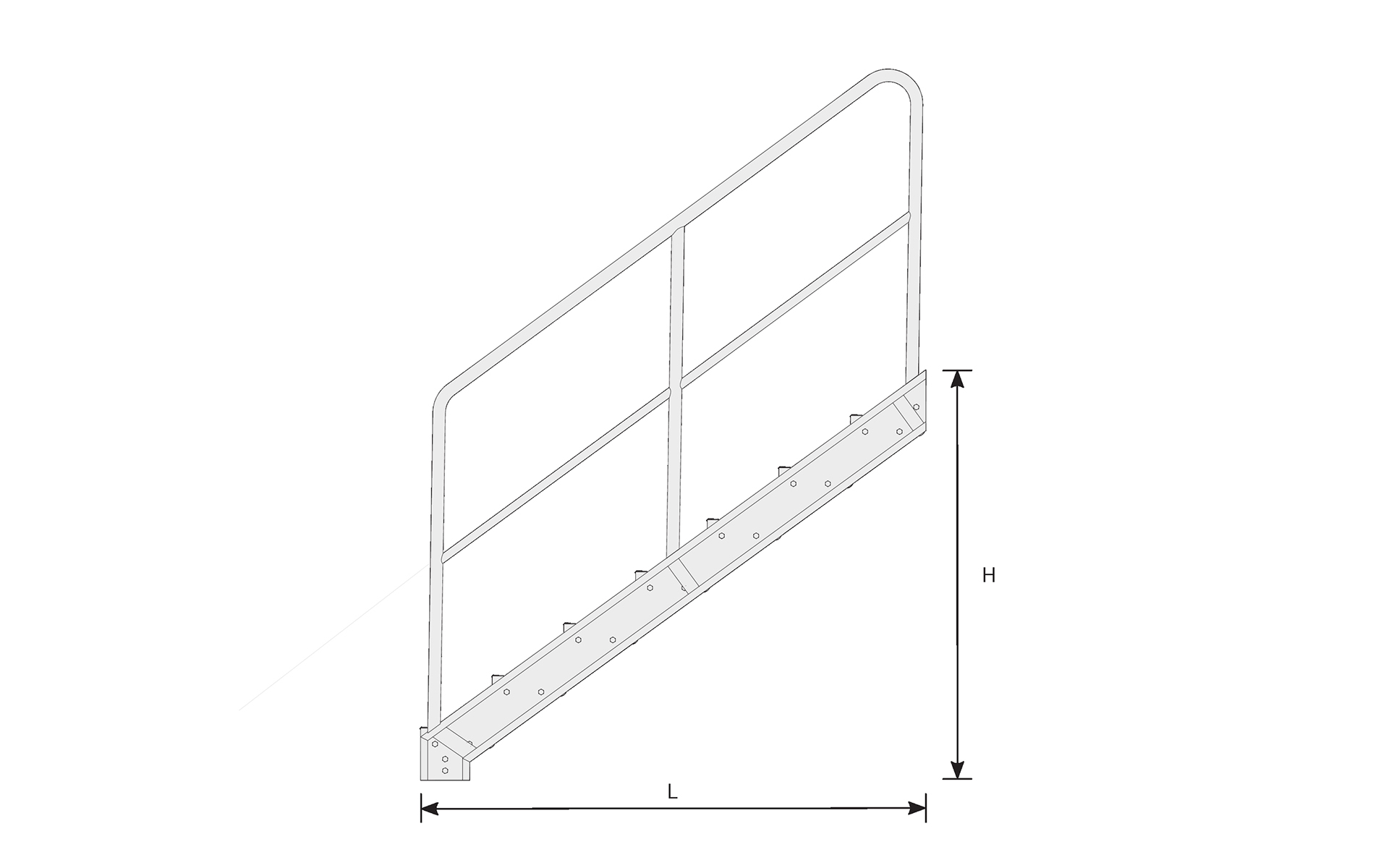

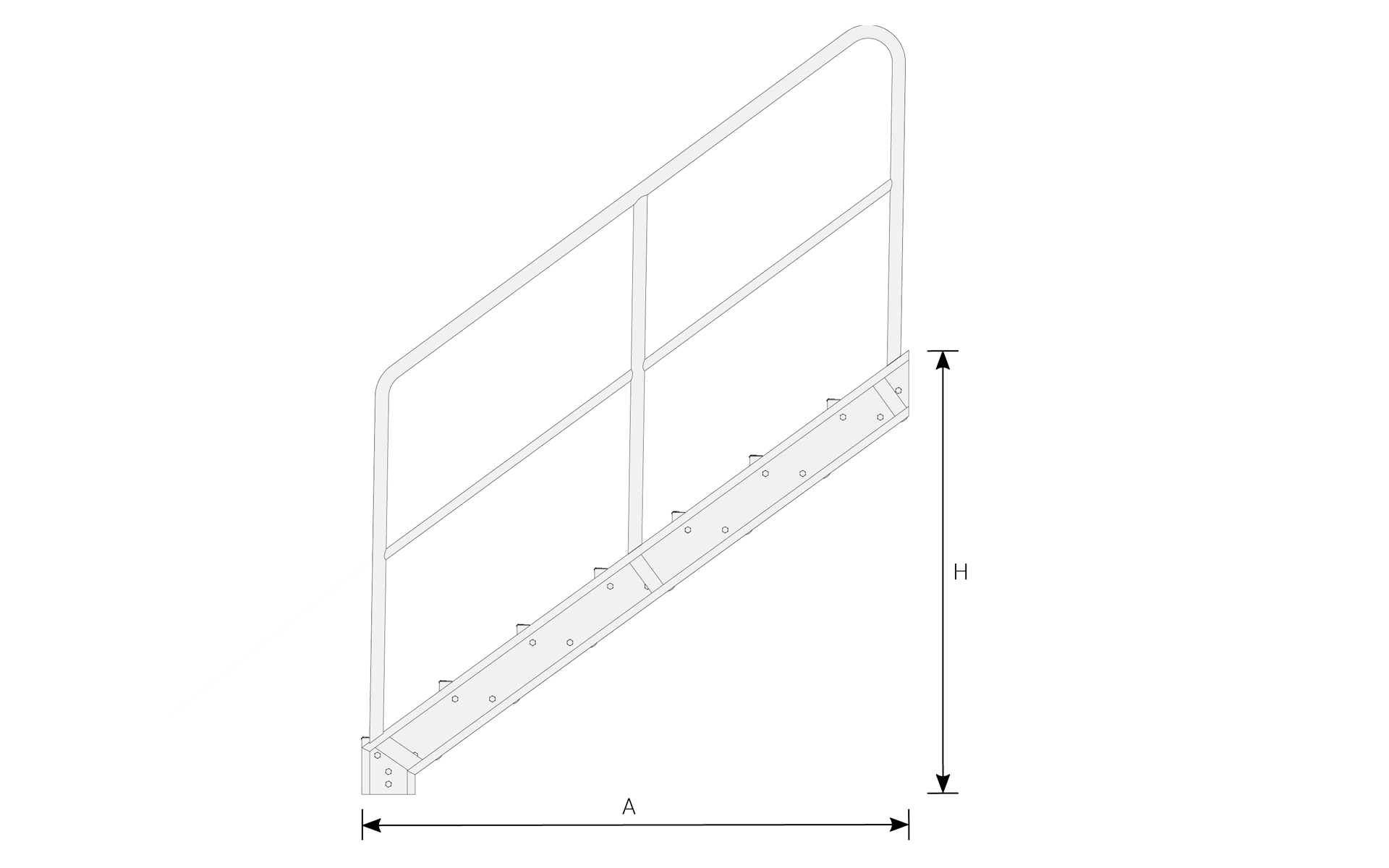

* Hvis du ikke kender trappevinklen, men derimod udlægningen, kan du dividere udlægningen (L) med trappehøjden (H), og finde det nærmeste tal til højre i tabellen.

Eksempel:
Udlægning (L) = 3500 mm
Trappehøjde (H) = 2500 mm

L/ H = 3500/2500 = 1,4, hvilket giver trappevinklen 35°

Trappevinkel Passende trinhøjde Passende trinbredde Forholdet udlægning/trappehøjde*
60° 240 130-160 0,58
57° 230-240 160 0,65
55° 230 160-200 0,70
52° 220-230 160-200 0,78
50° 220 200 0,84
47° 210-220 200 0,93
45° 210 200-230 1,0
42° 200-210 230 1,11
40° 200 230-260 1,19
37° 190 260 1,33
35° 180-190 260-300 1,43
32° 175 300 1,6
30° 170 300 1,73

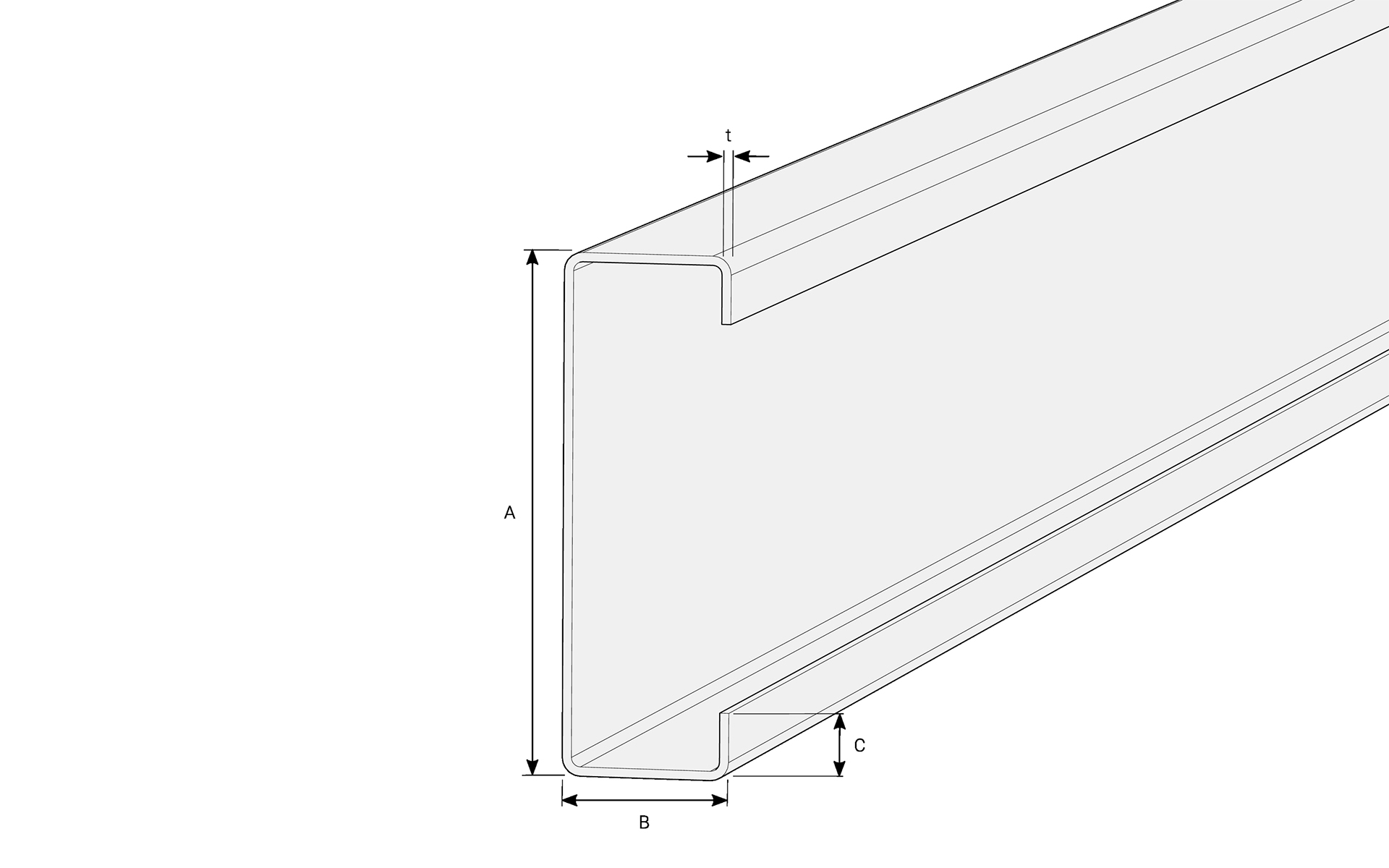

Dimensioner vangeprofil WUC

WUC-profilen fremstilles i 3, 4 eller 5 mm metalplade med højderne 120, 170 og 200 mm.

Værdier for WUC-profiler iht. tabel.

Betegnelse A
(mm)
B
(mm)
C
(mm)
t
(mm)
Bøjningsmodstand
Wy cm³
WUC 120/3 120 55 22 3 28,1
WUC 170/3 170 55 25 3 46,1
WUC 170/4 170 55 25 4 59,0
WUC 170/5 170 55 25 5 70,6
WUC 200/5 200 55 25 5 89,3

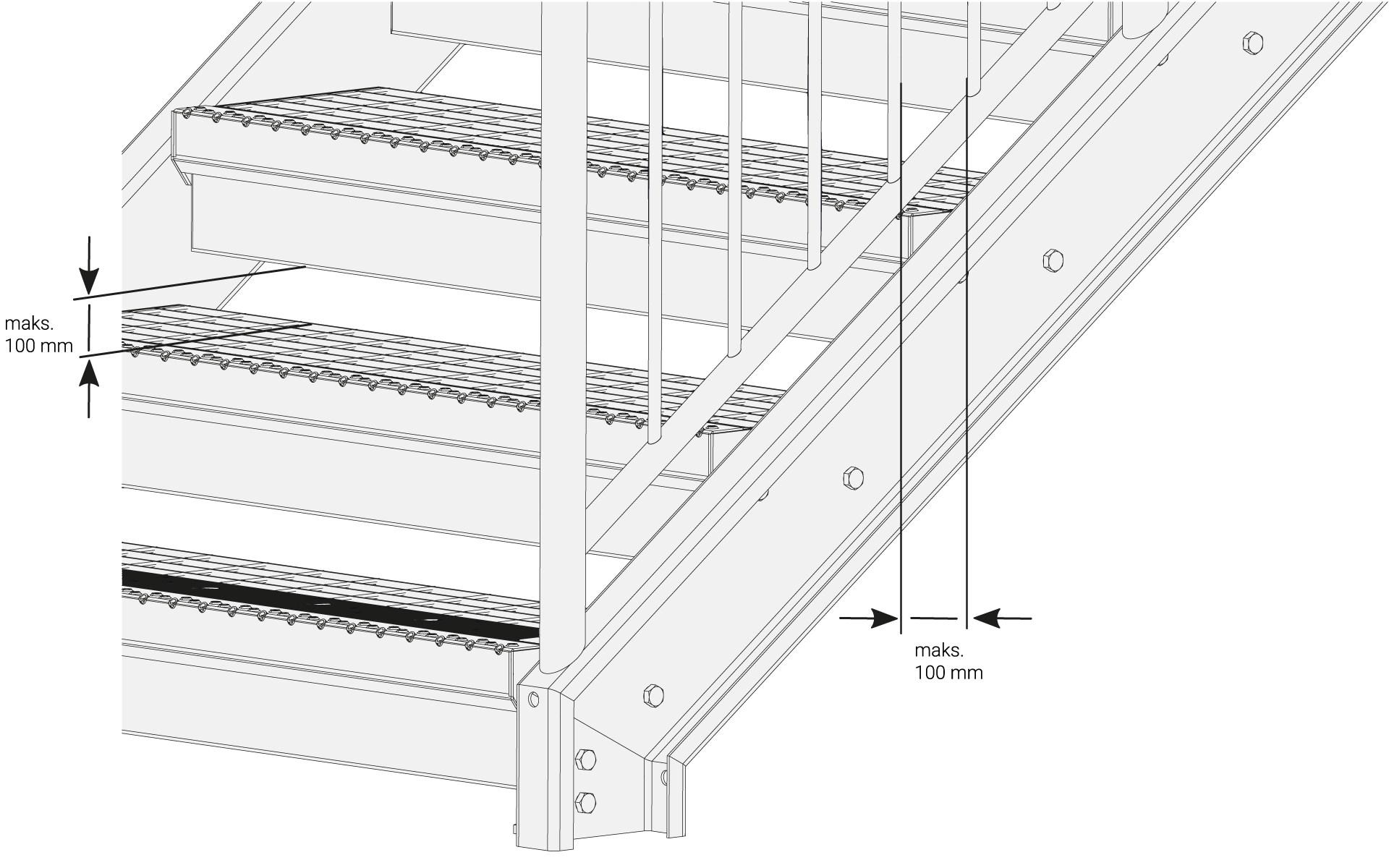

Børnesikring

Med børnesikring menes, at ingen åbning på trappen må være større end 100 mm op til 800 mm gelænderhøjde.


Fastgørelse og afstivning

Ligeløbstrapper har forskellige muligheder for fastgørelse og afstivning, afhængigt af hvor stor trappen er. Ved små trapper er det muligvis tilstrækkeligt med monteringsbeslag. Større trapper kan behøve både bærebjælker og konsoller.

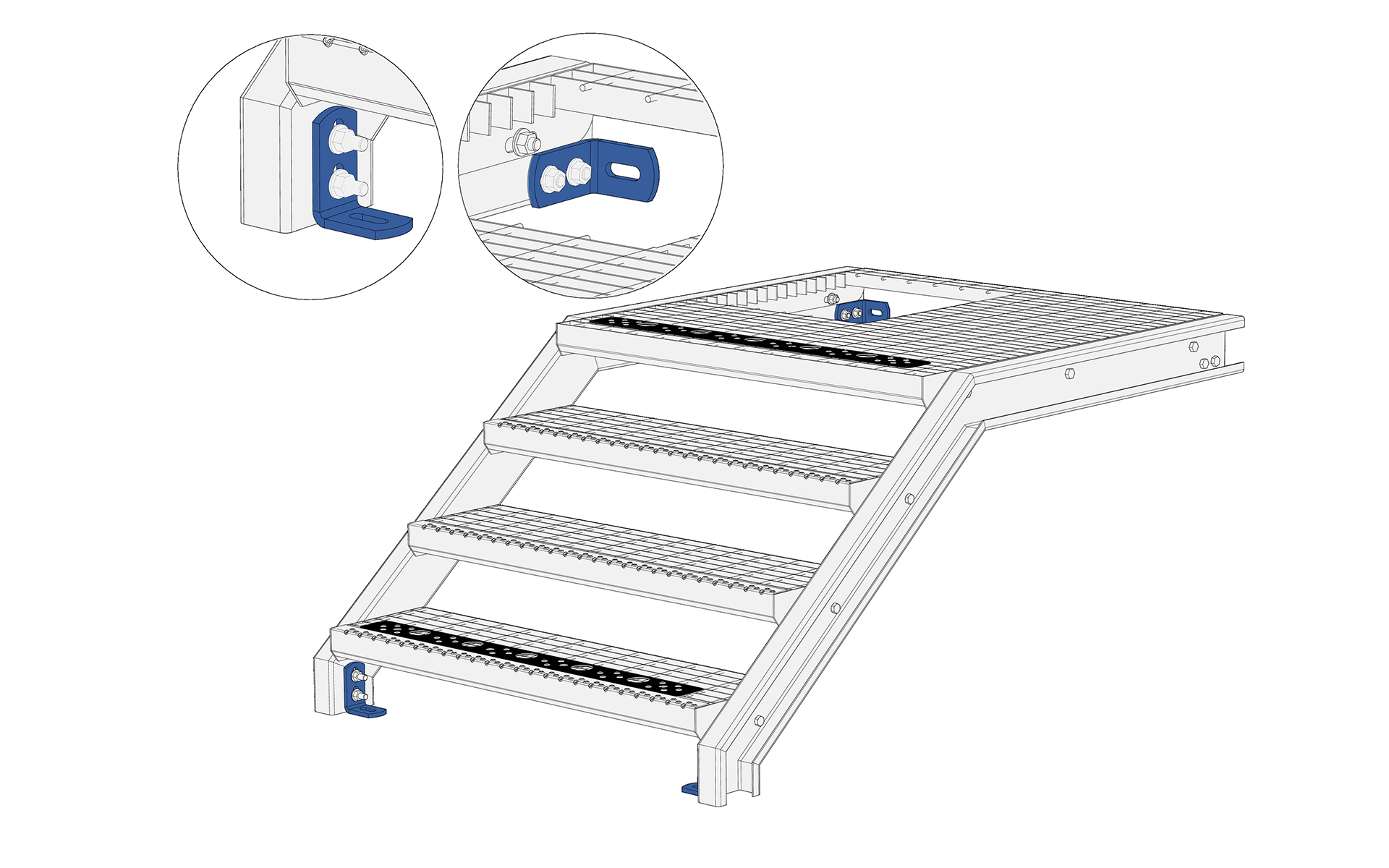

Vinkelbeslag

Vinkelbeslag til trappe- og reposvanger.

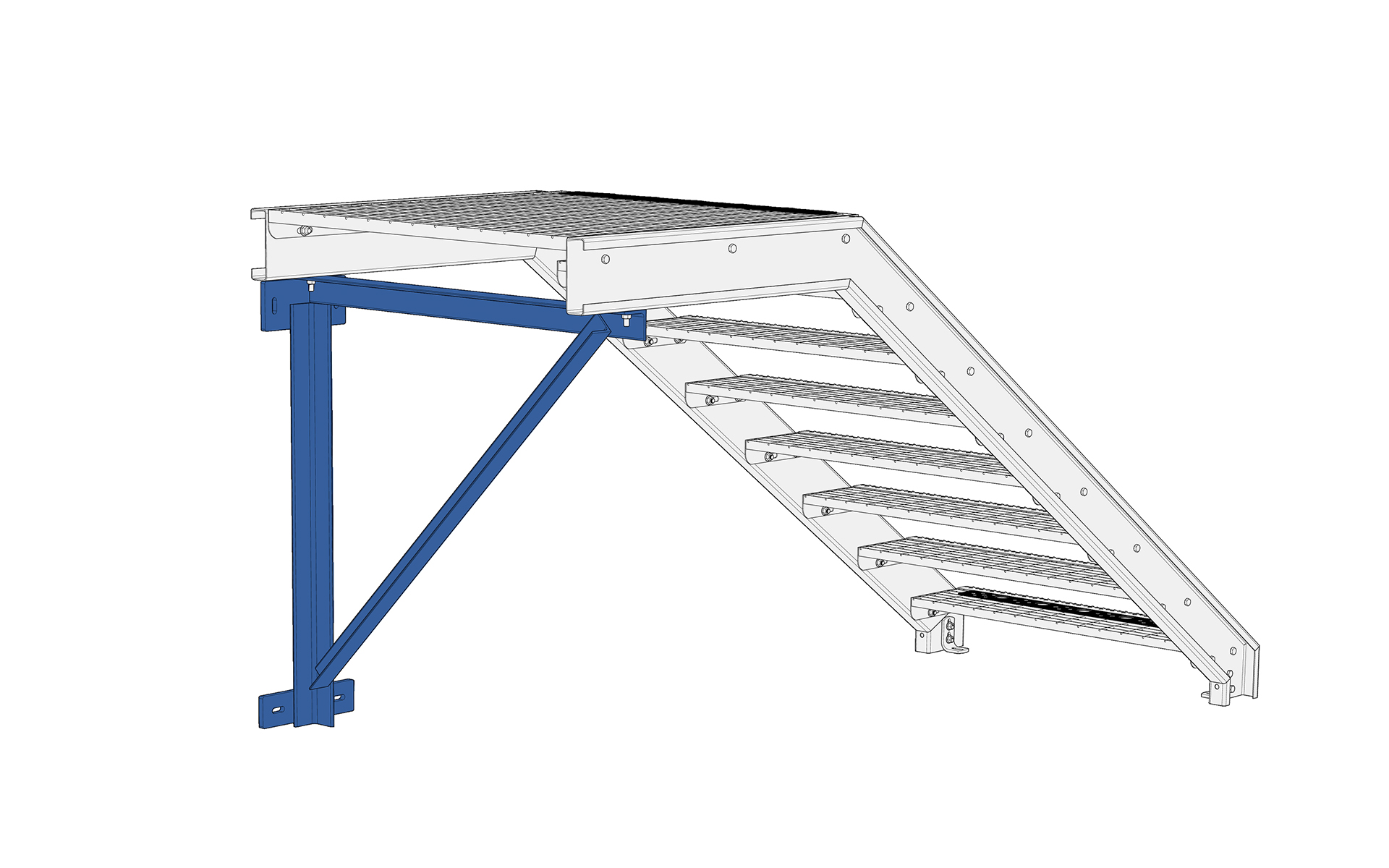

Konsoller

Konsol under reposvanger.

Støtteben

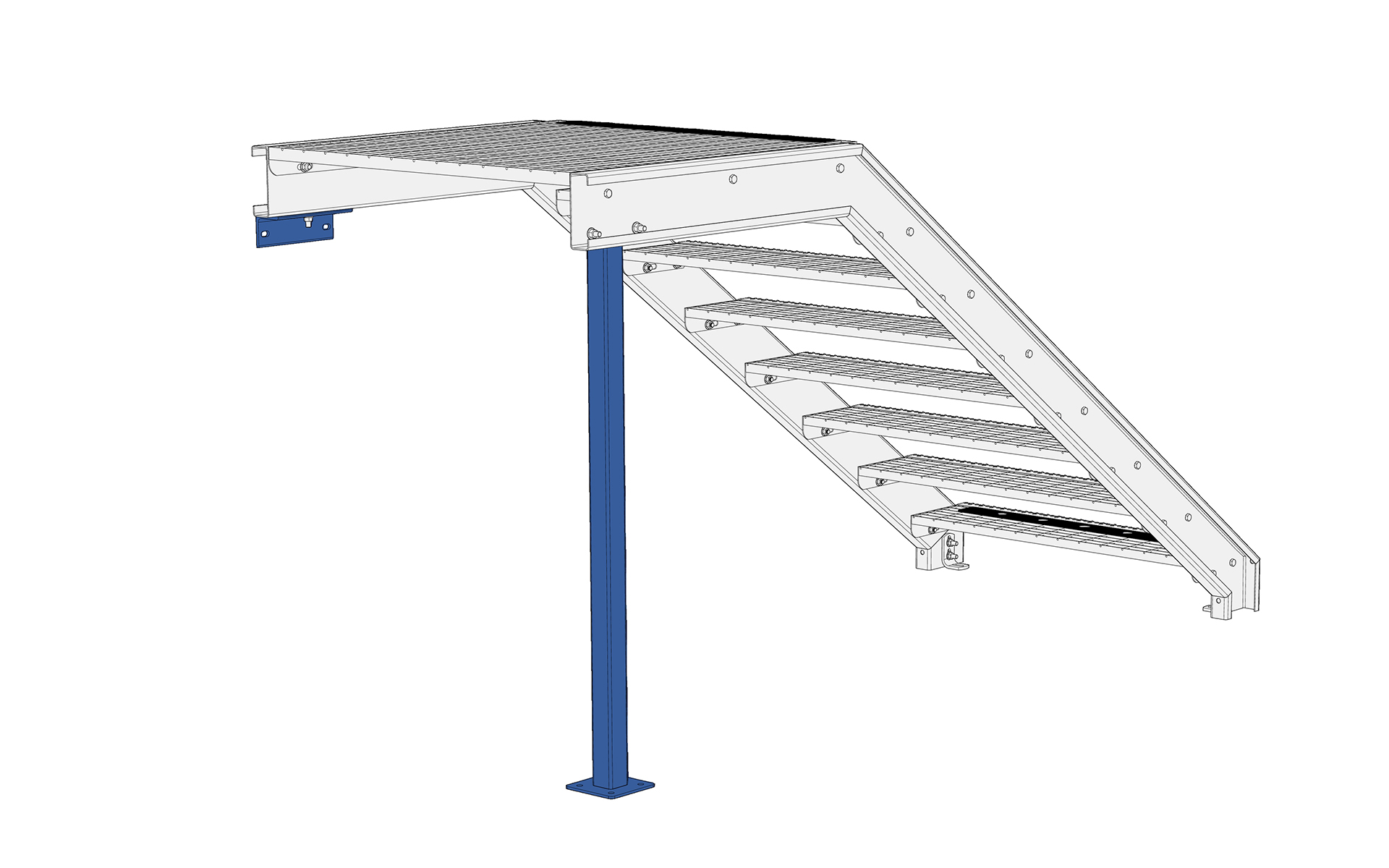

Støtteben og vinkelbeslag under reposvanger.

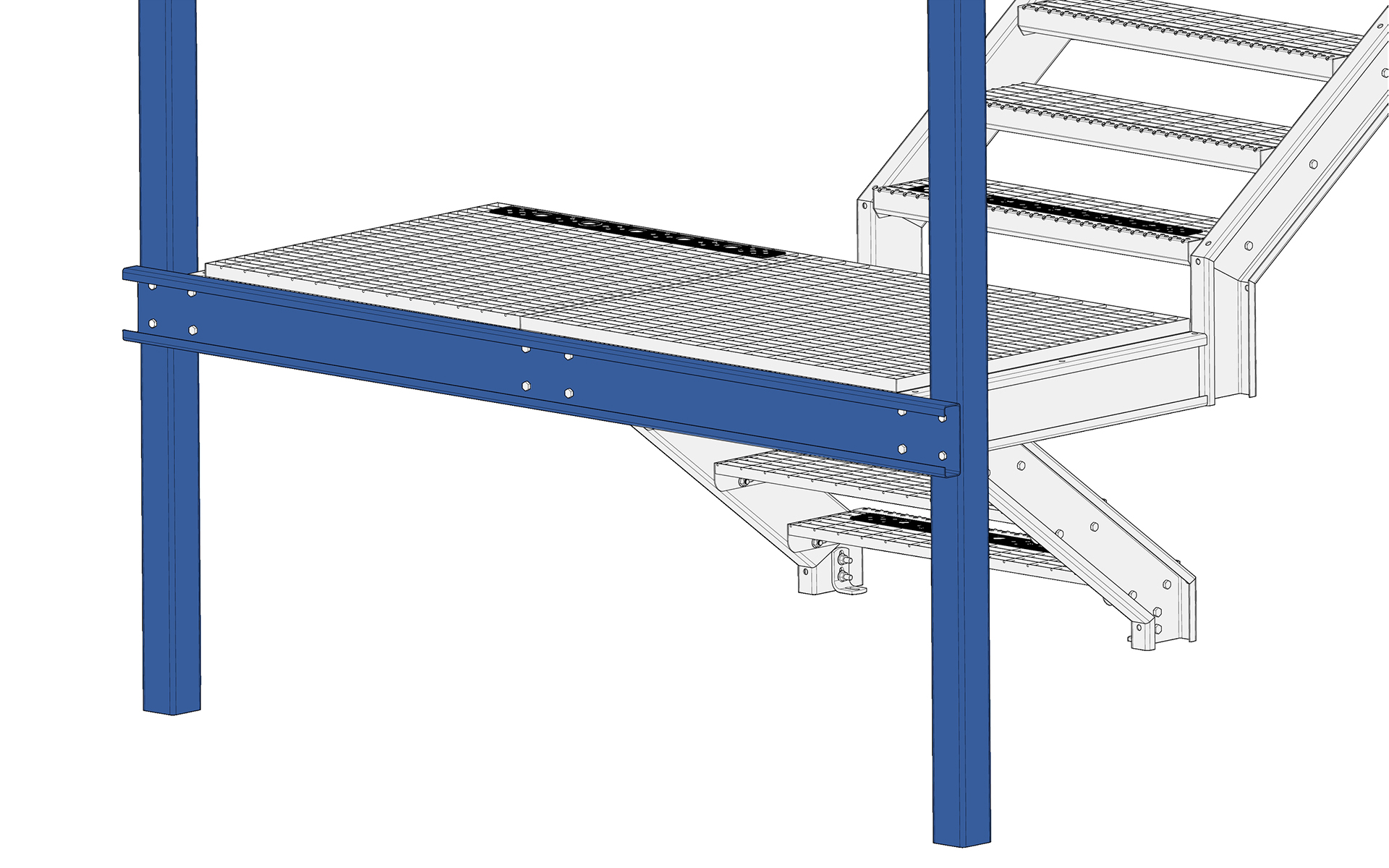

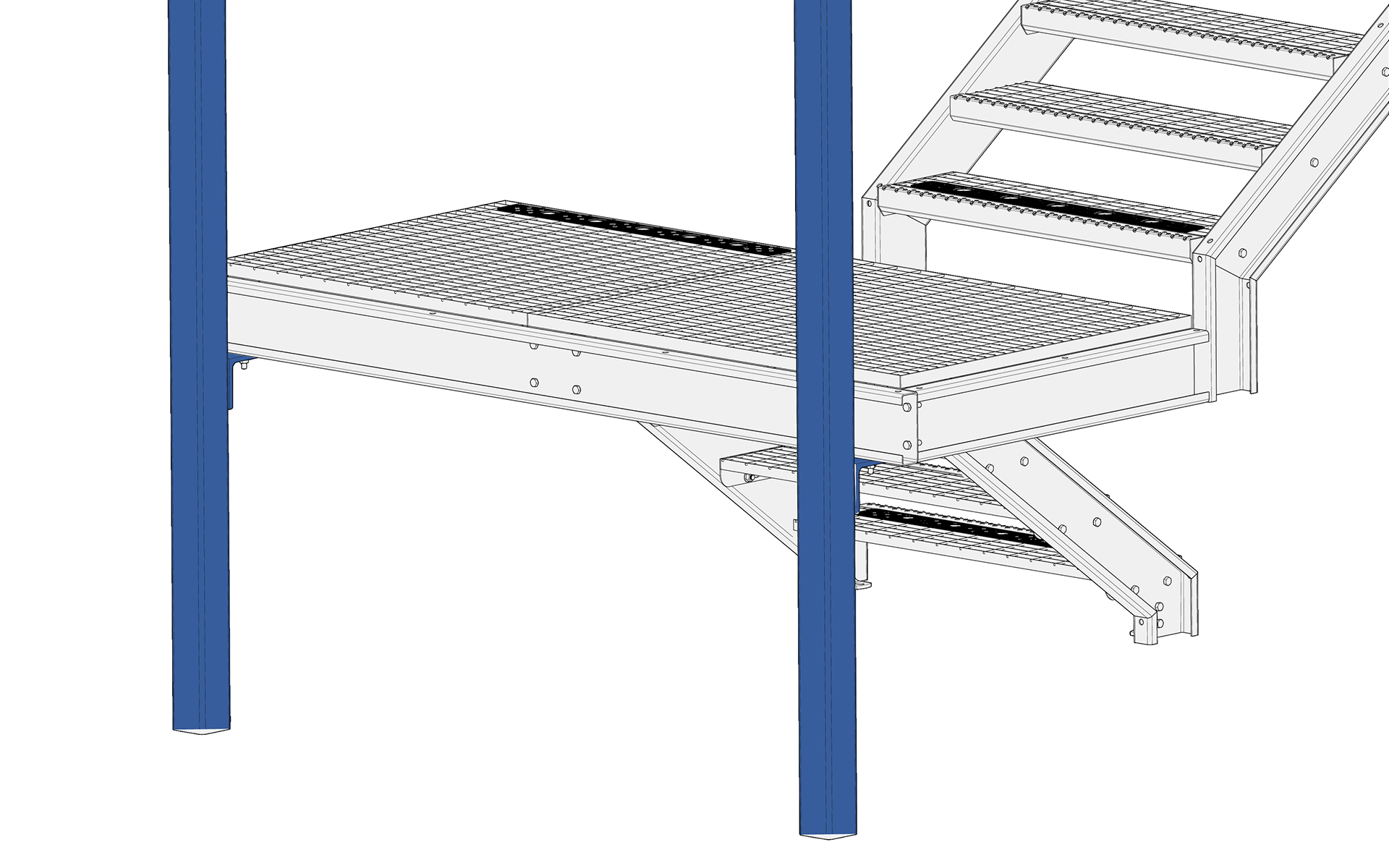

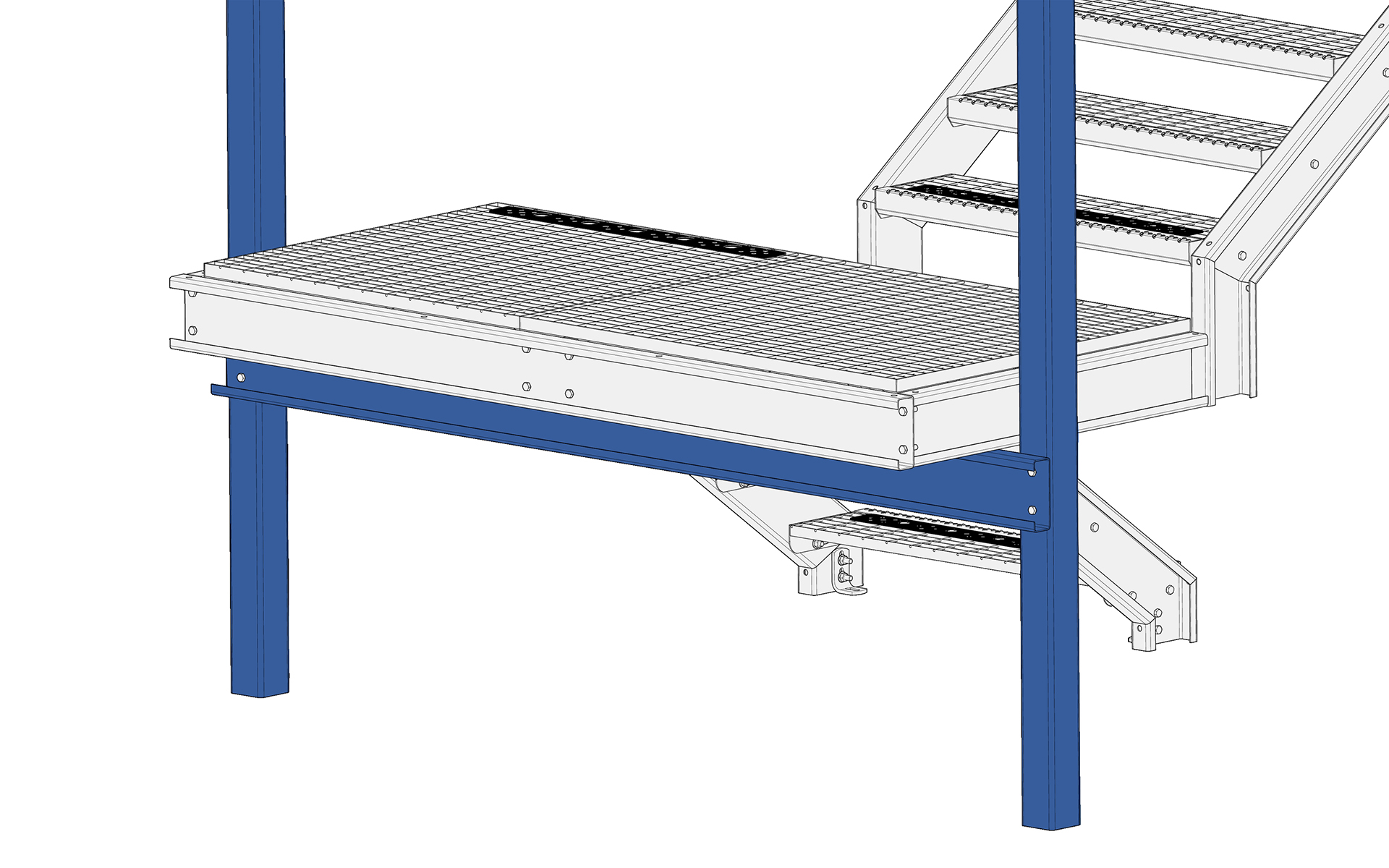

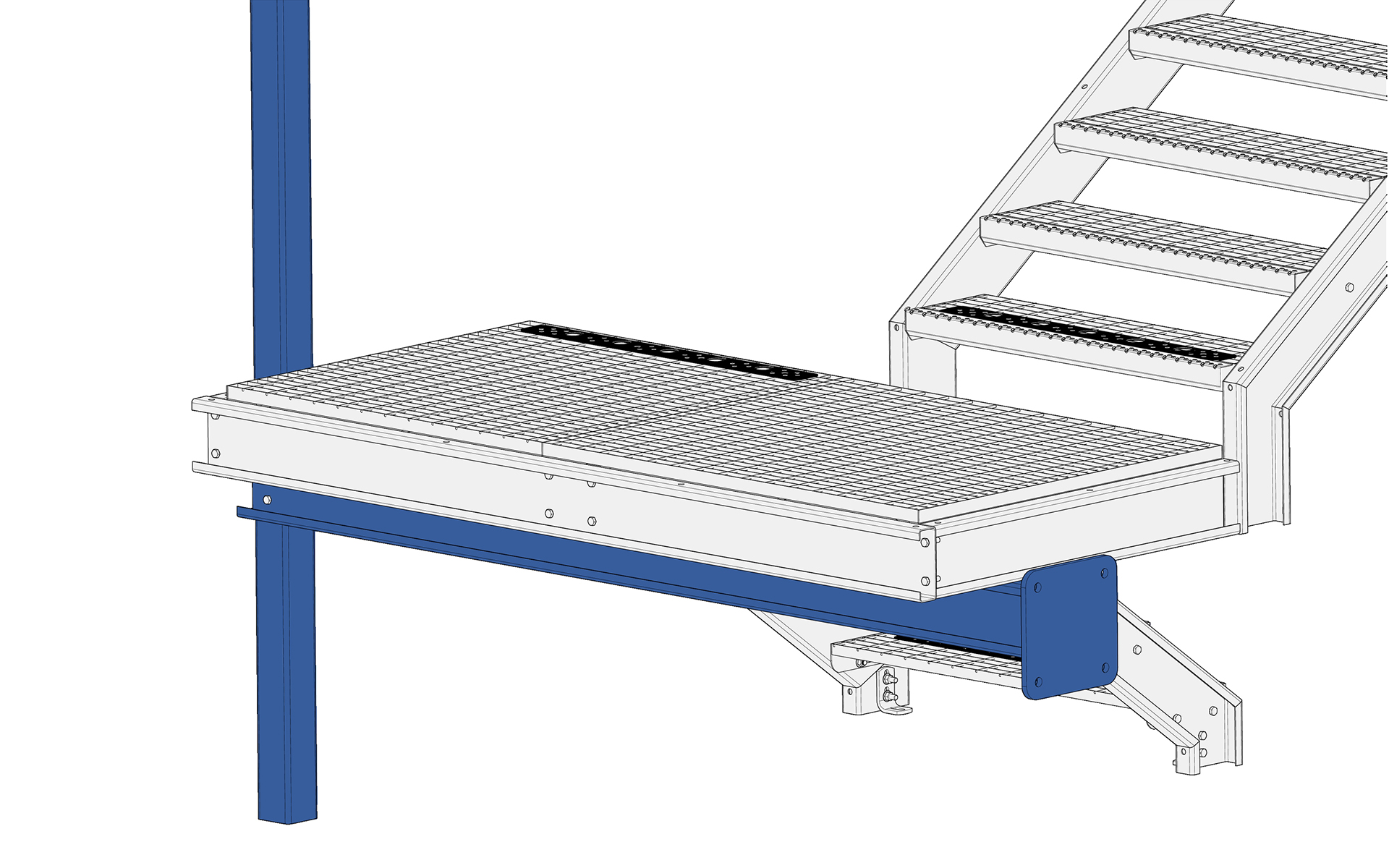

Bærebjælke

Bærebjælke og støtteben under reposer.


Enkeltløbstrapper

Enkeltløbstrapper er trapper, der spænder fra nogle trin til en hel trappe op til en etageadskillelse og afstigning. Trappen vender ikke med vendeplatform. Enkeltløbstrapper kan laves i flere forskellige varianter. Nedenfor følger tre forskellige eksempler.

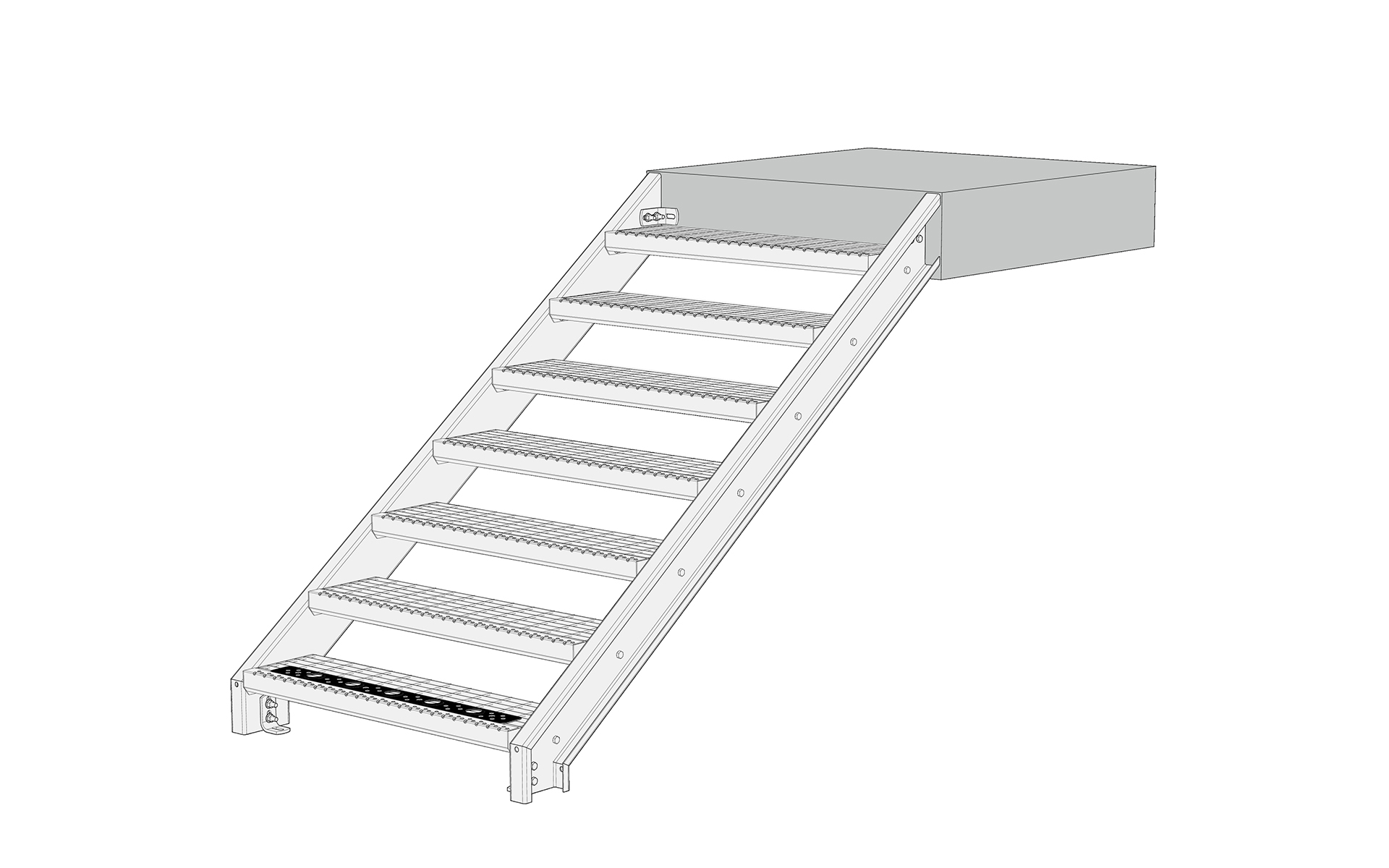

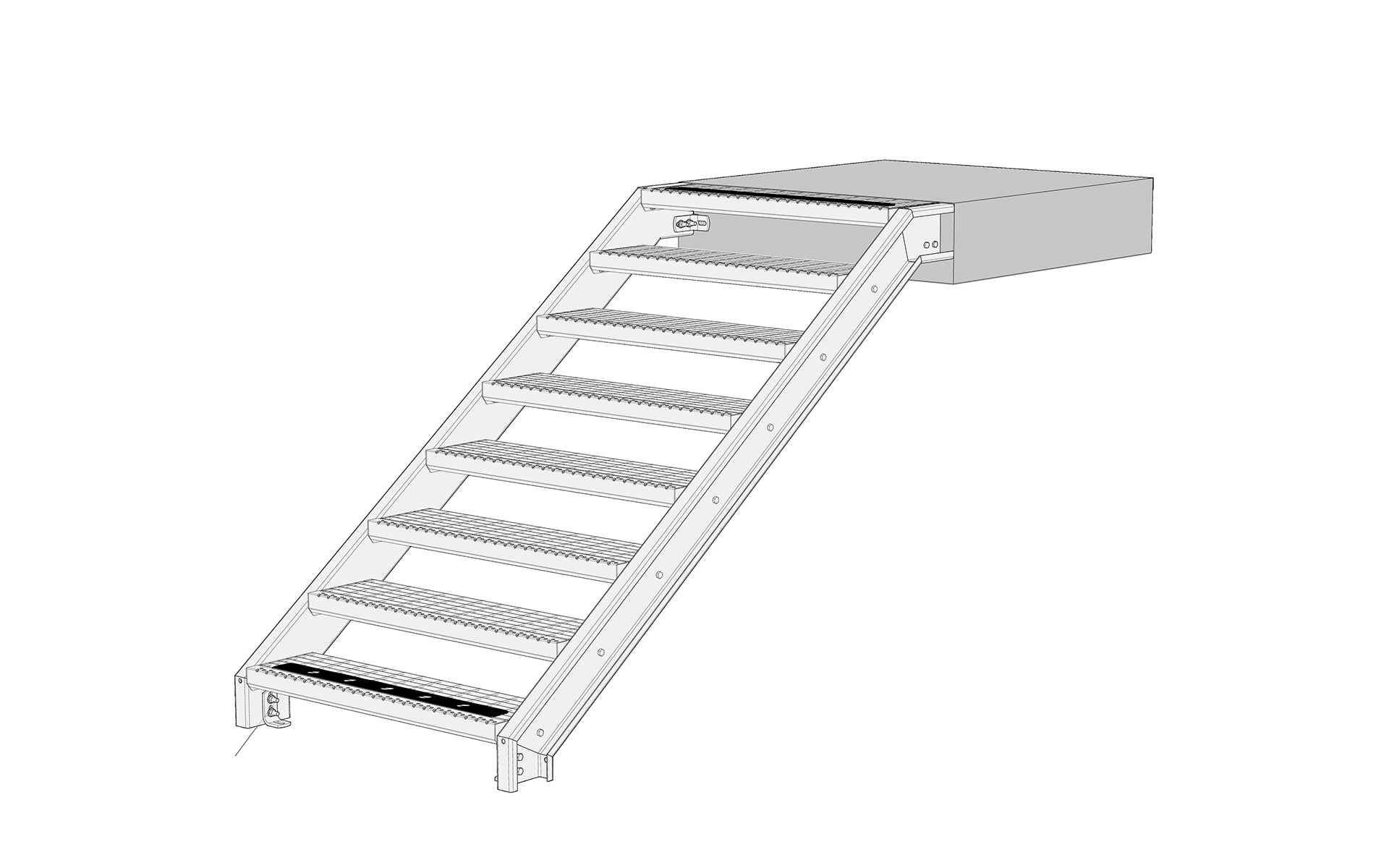

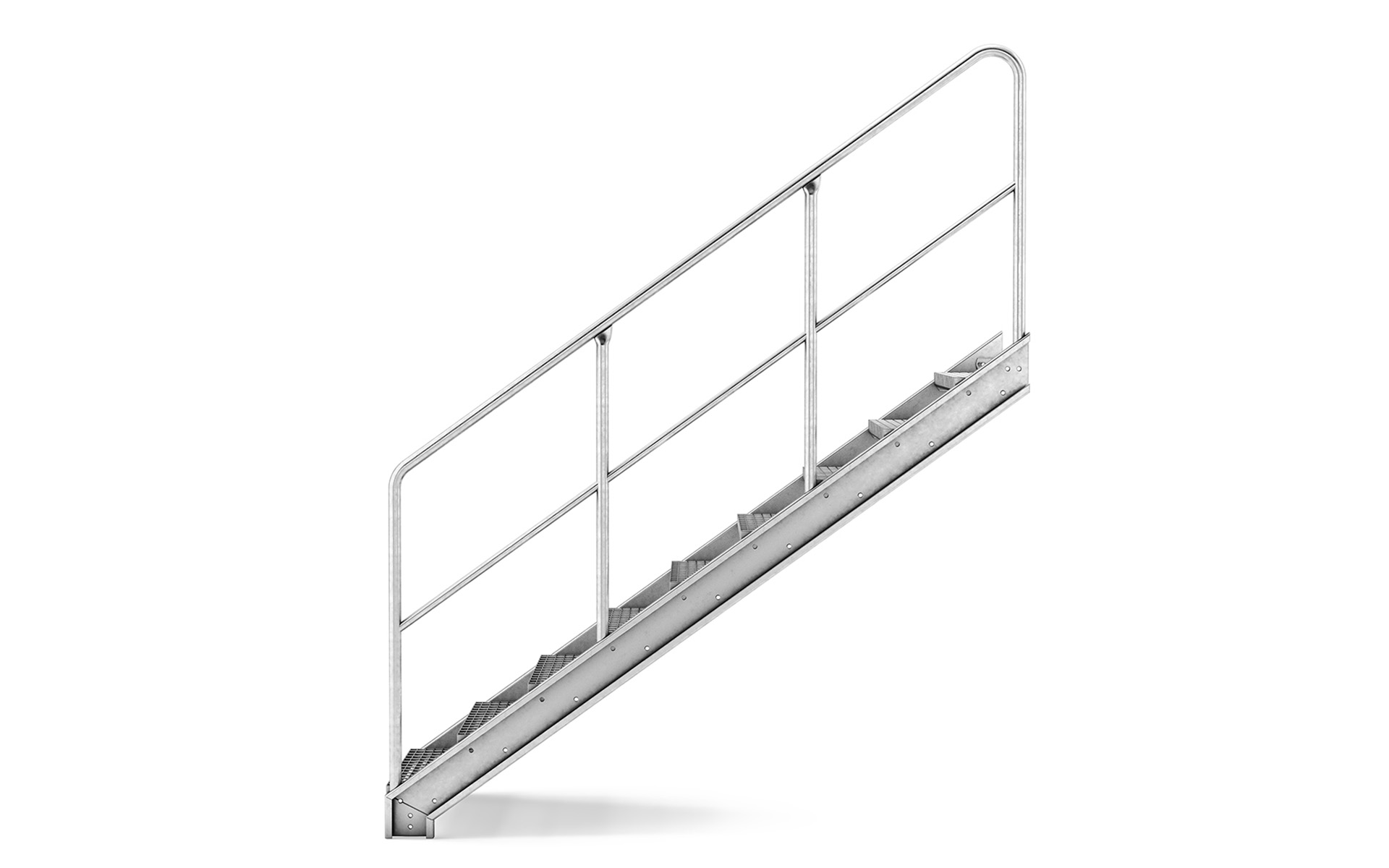

Enkeltløbstrapper variant 1

Det øverste trin en trinhøjde ned fra eksisterende afstigningsrepos.

Enkeltløbstrapper variant 2

Det øverste trin i niveau med eksisterende afstigningsrepos.

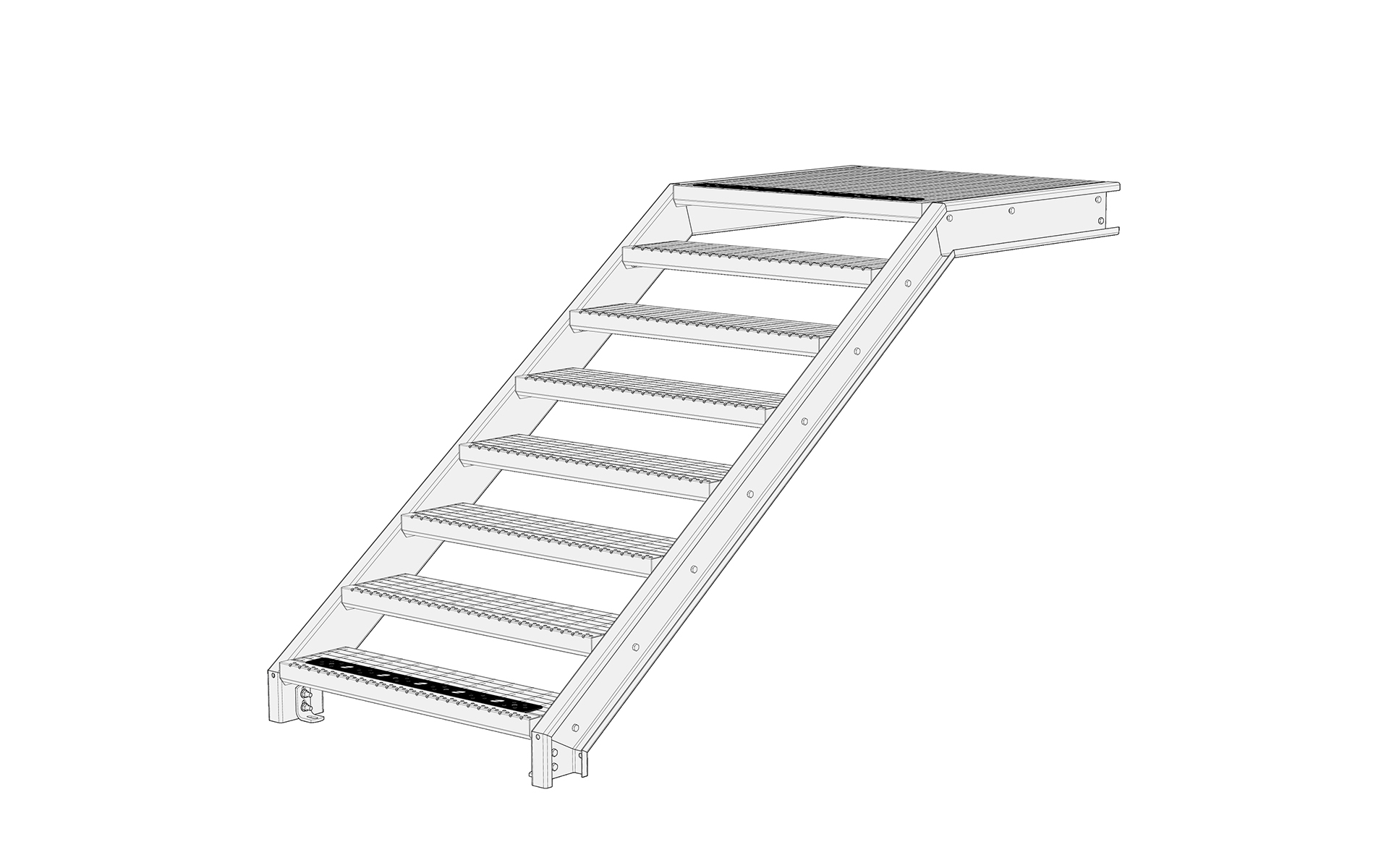

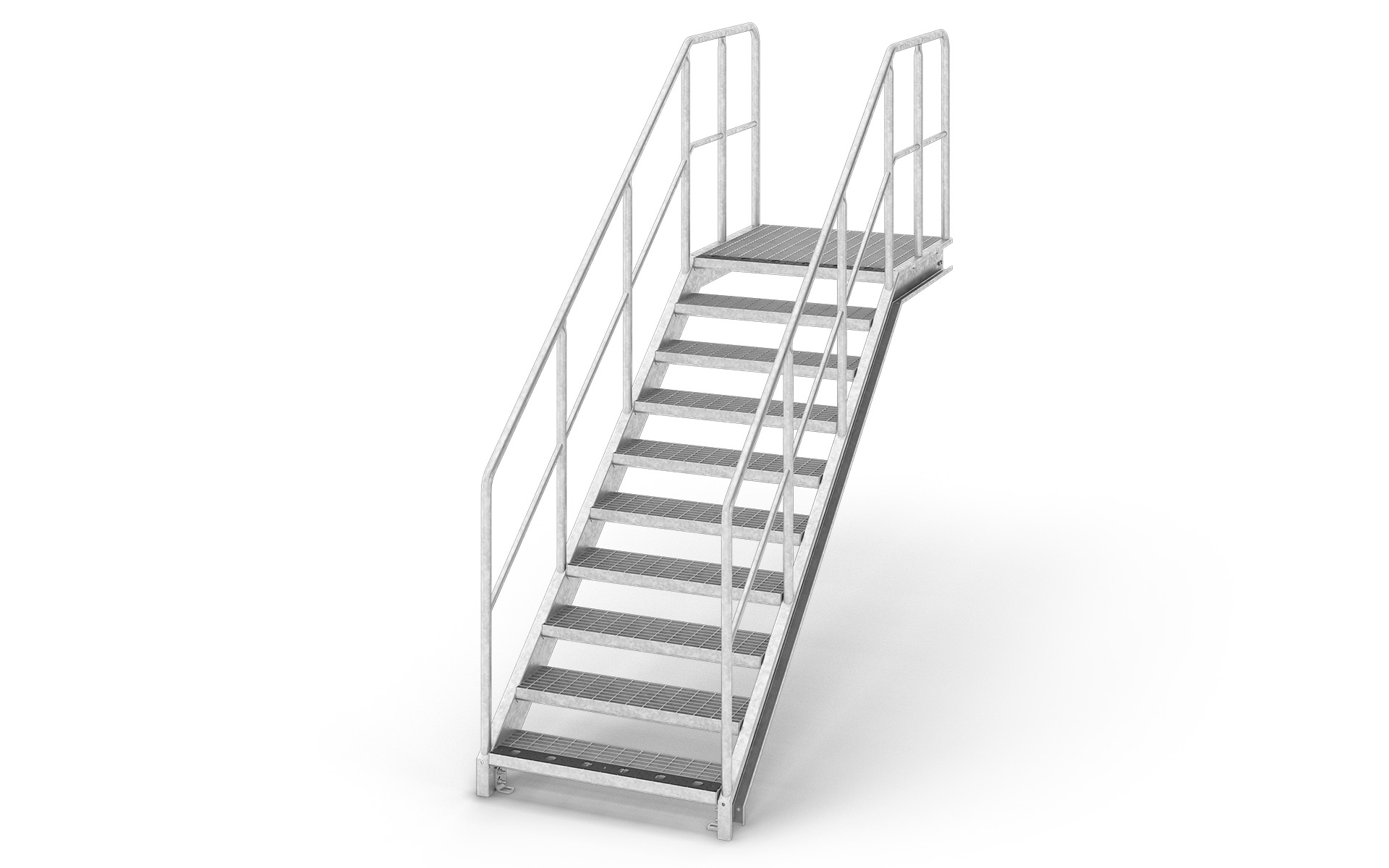

Enkeltløbstrapper variant 3

Trappe med repos øverst.

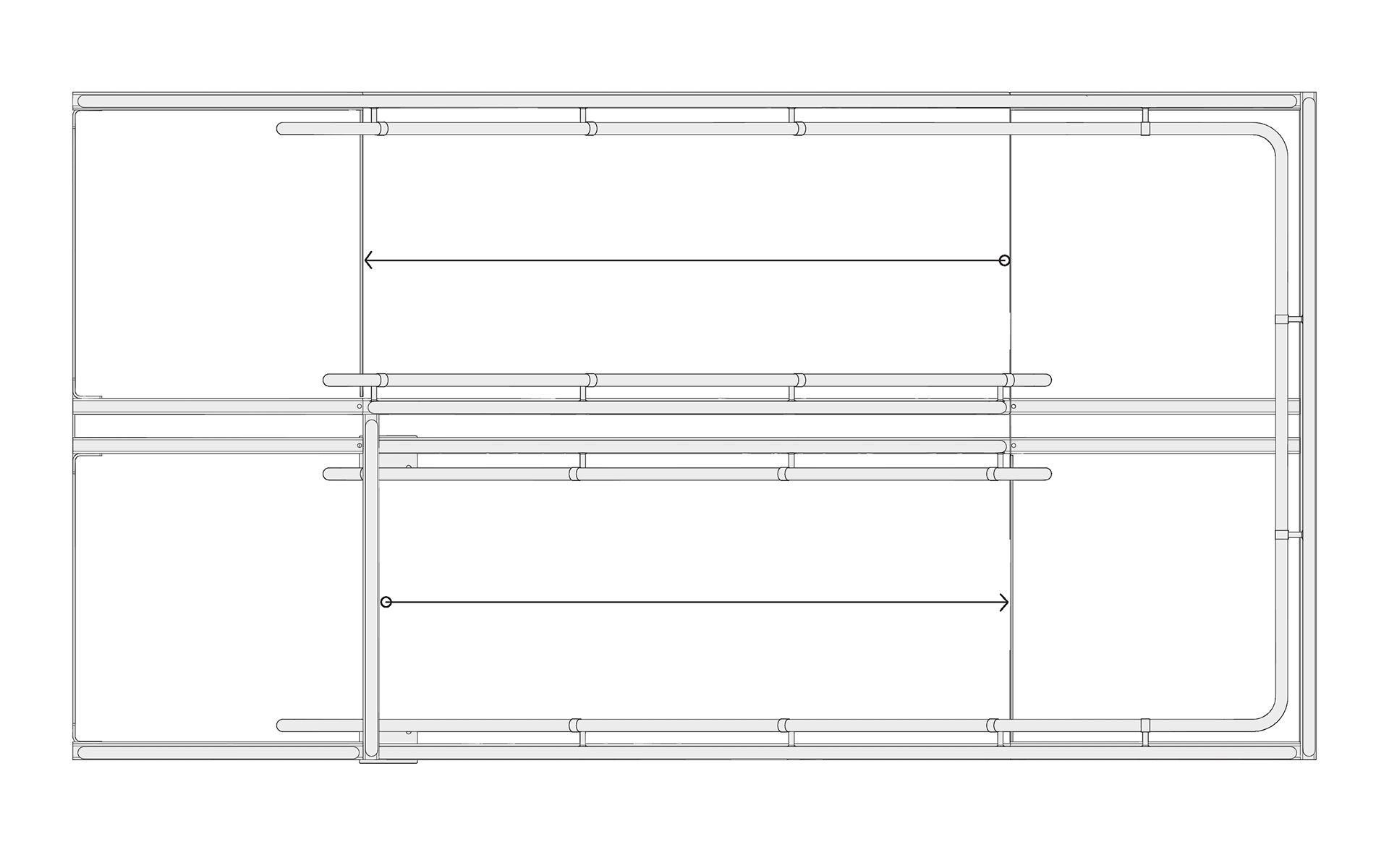

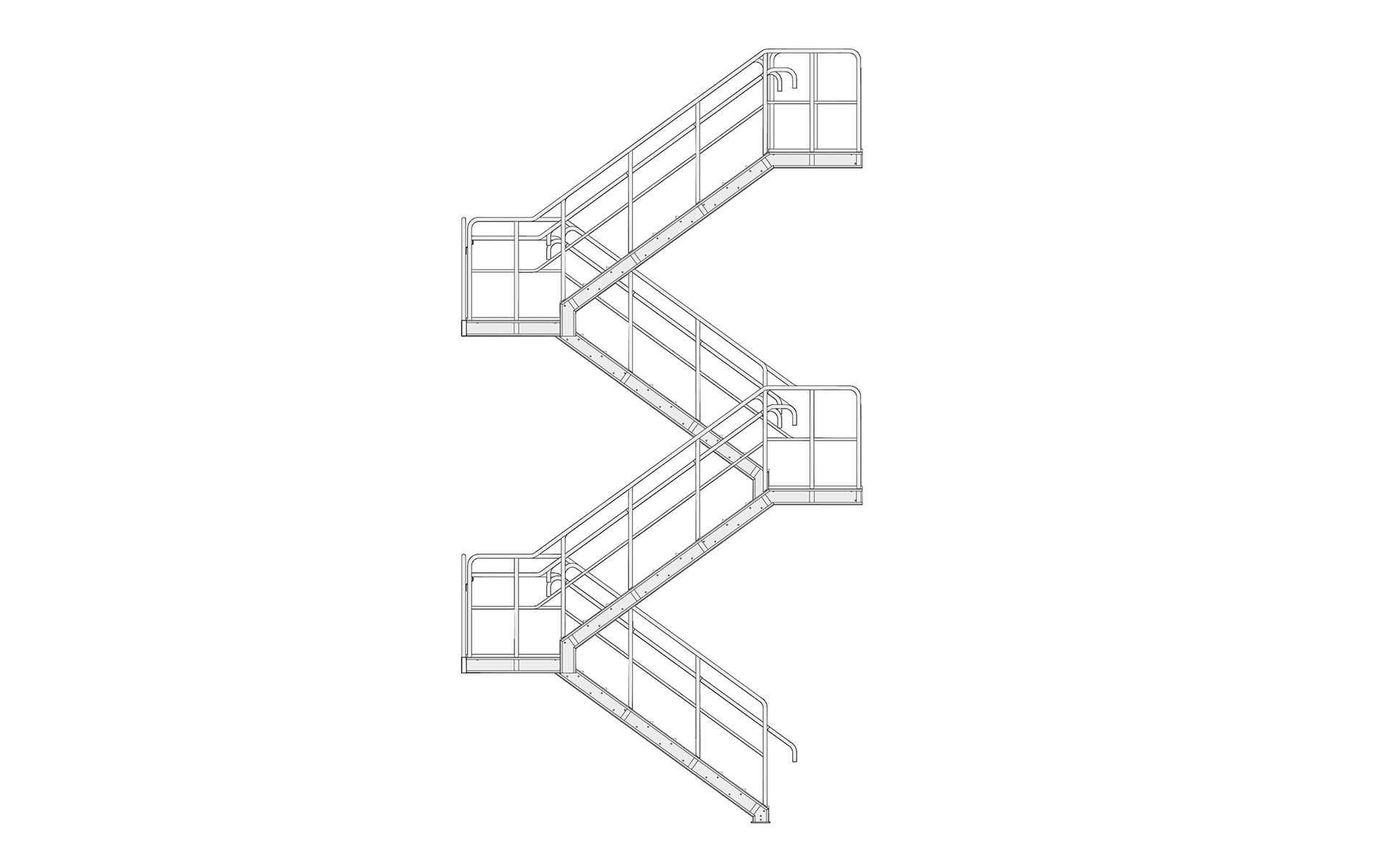

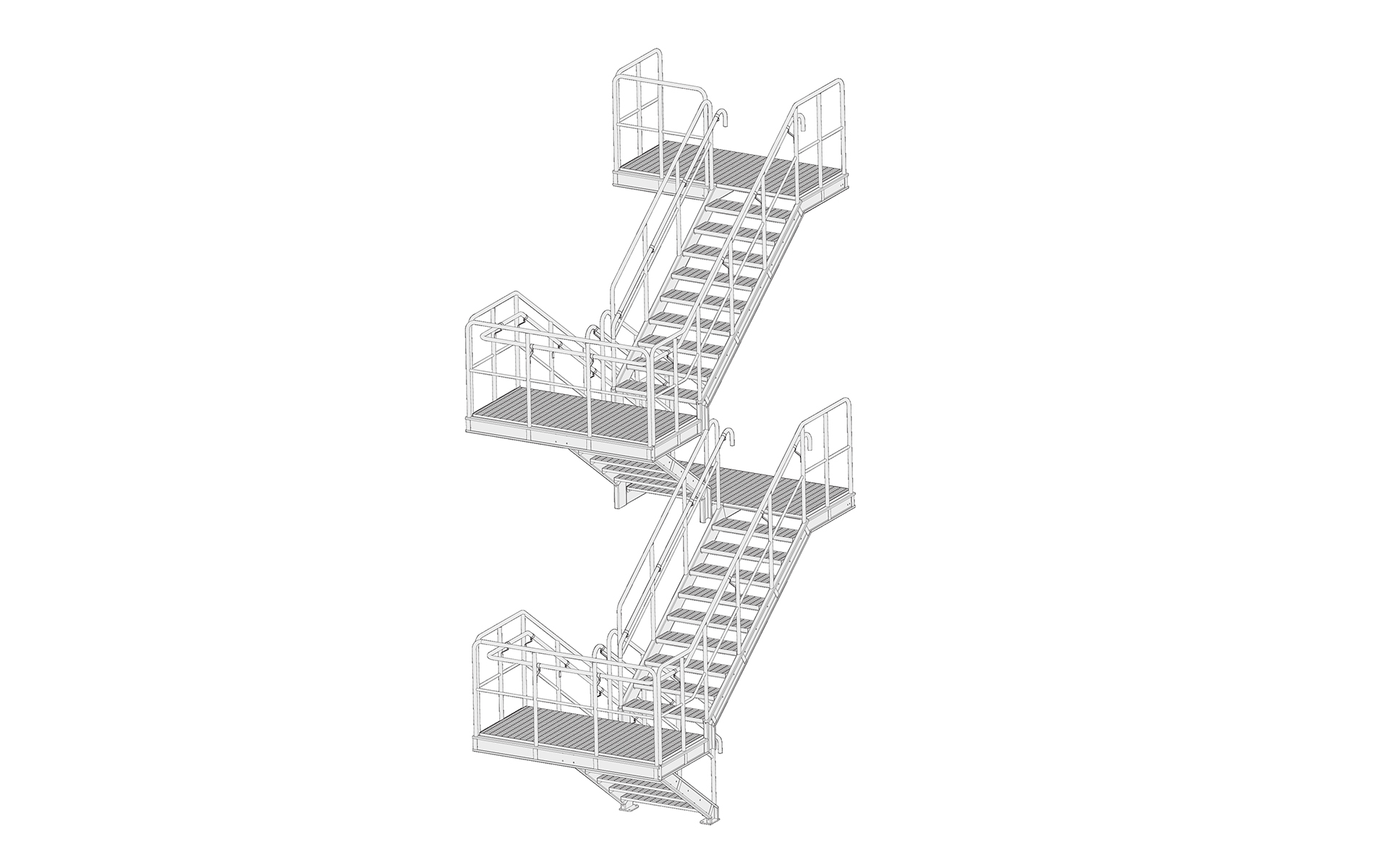

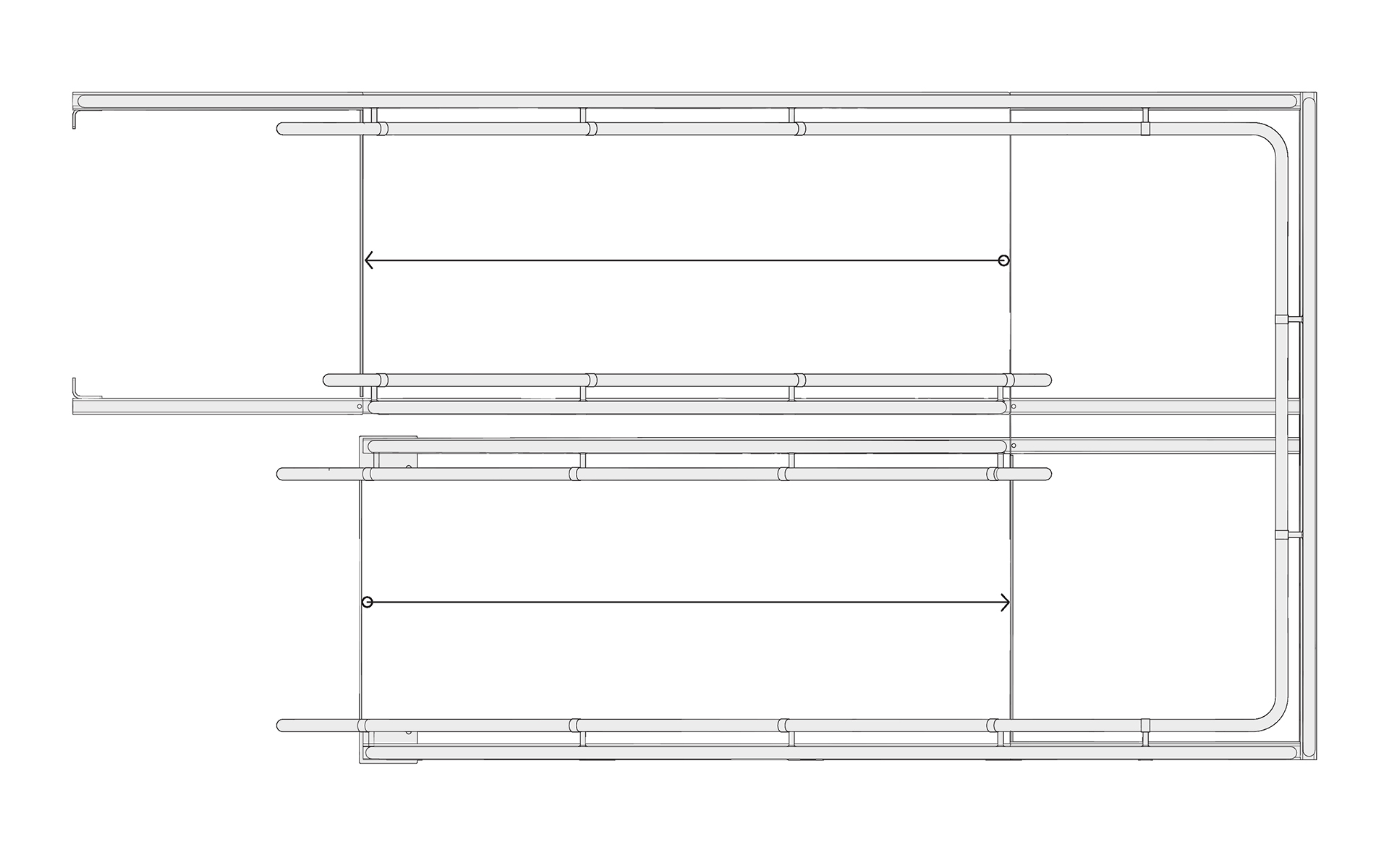

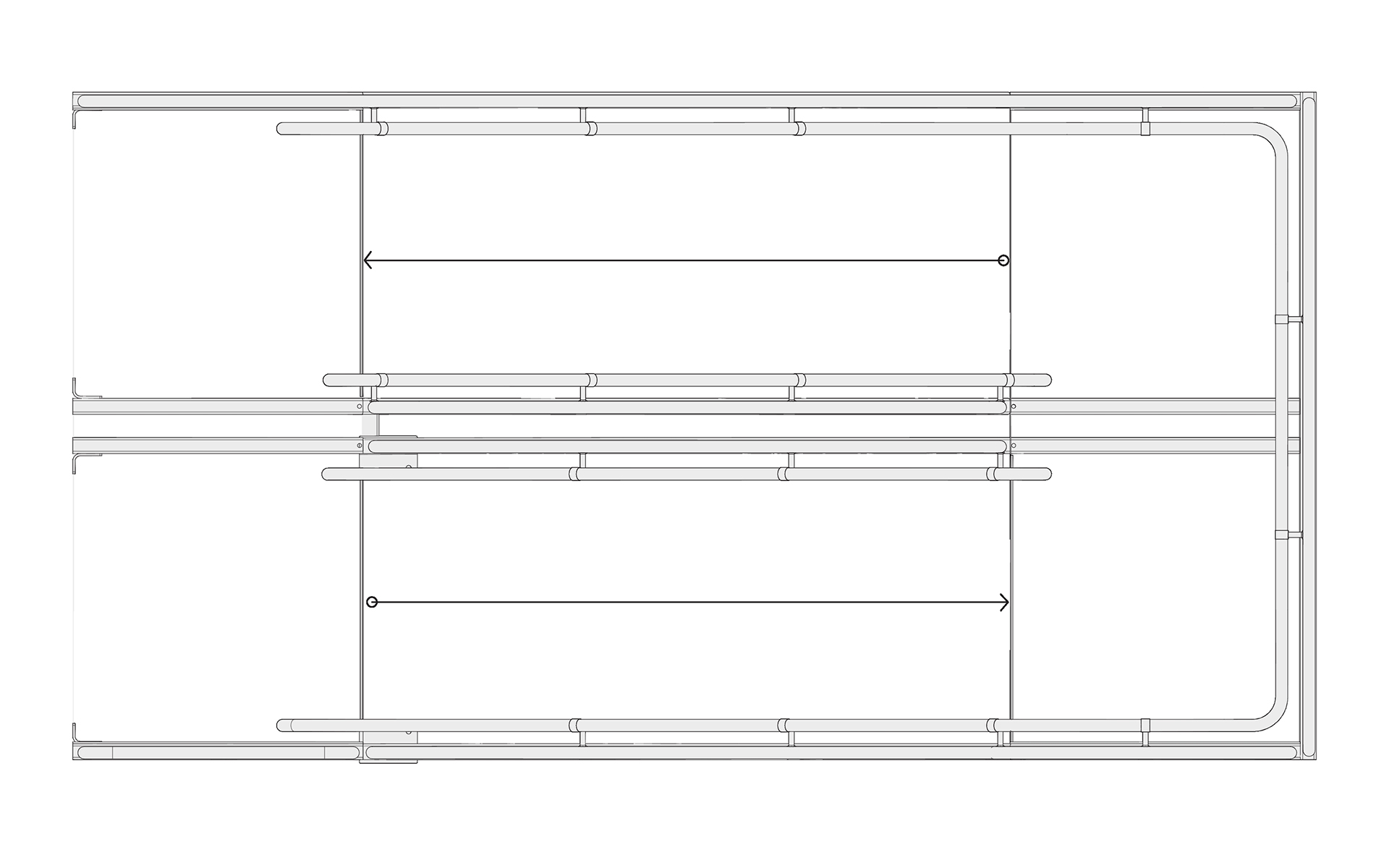

Flerløbstrapper

Flerløbstrapper er trapper, som bindes sammen med en vendeplatform. På den måde kan trapperne gøres meget høje.


Trappetrin

Supplerende information om vores forskellige trinvalg.

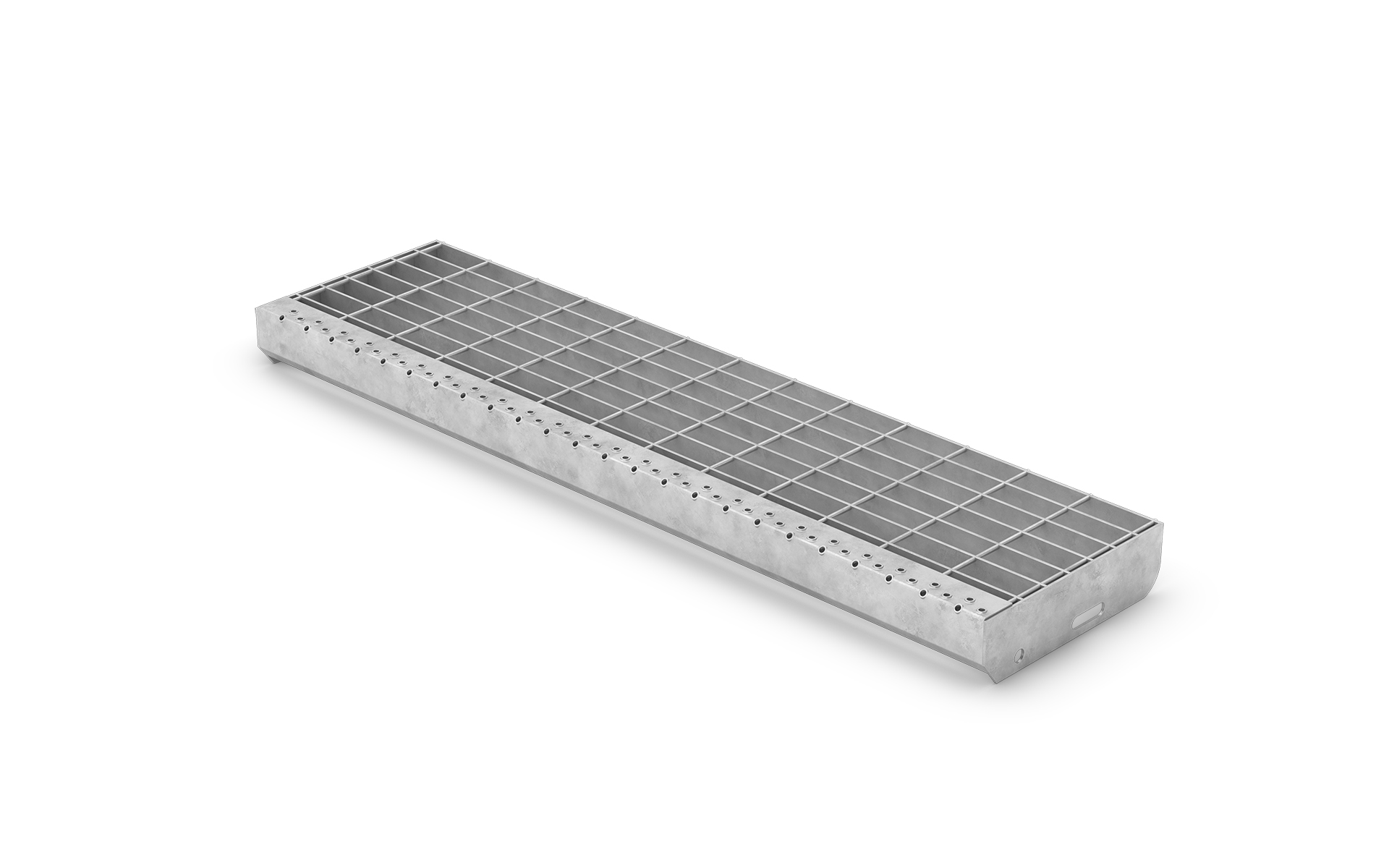

Trin af gitterrist med maskevidde 34 x 75 mm. Leveres i varmforzinket udførelse. Hvis der ønskes en tættere maskevidde, så anbefales 17 x 75 mm. TH6-S er vores absolut almindeligste trin i gitterrist, men vi har en masse forskellige standardformater på lager til hurtig levering. Trappetrinnet har en sikkerhedsforkant, som tydeligt markerer forkanten og desuden giver øget skridsikring. Også andre maskevidder kan tilbydes. Kontakt gerne vores dygtige sælgere om, hvilket alternativ der er bedst egnet i jeres tilfælde. Trin i gitterrist leveres som standard i en varmforzinket udførelse.

Trin af tåremønstret dørkplade, dvs. tåreplade, leveres i varmforzinket udførelse.

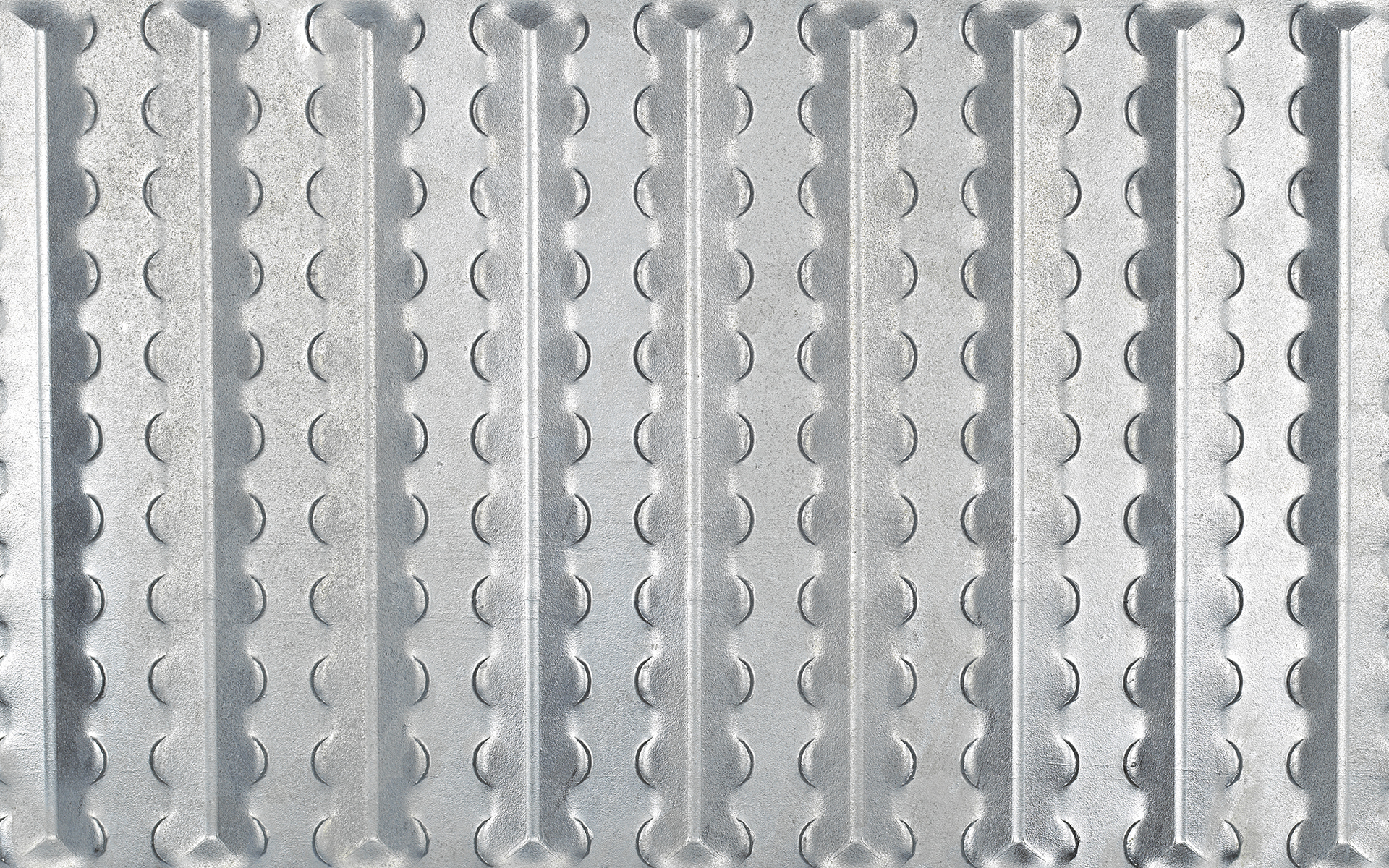

TLDT Letrist

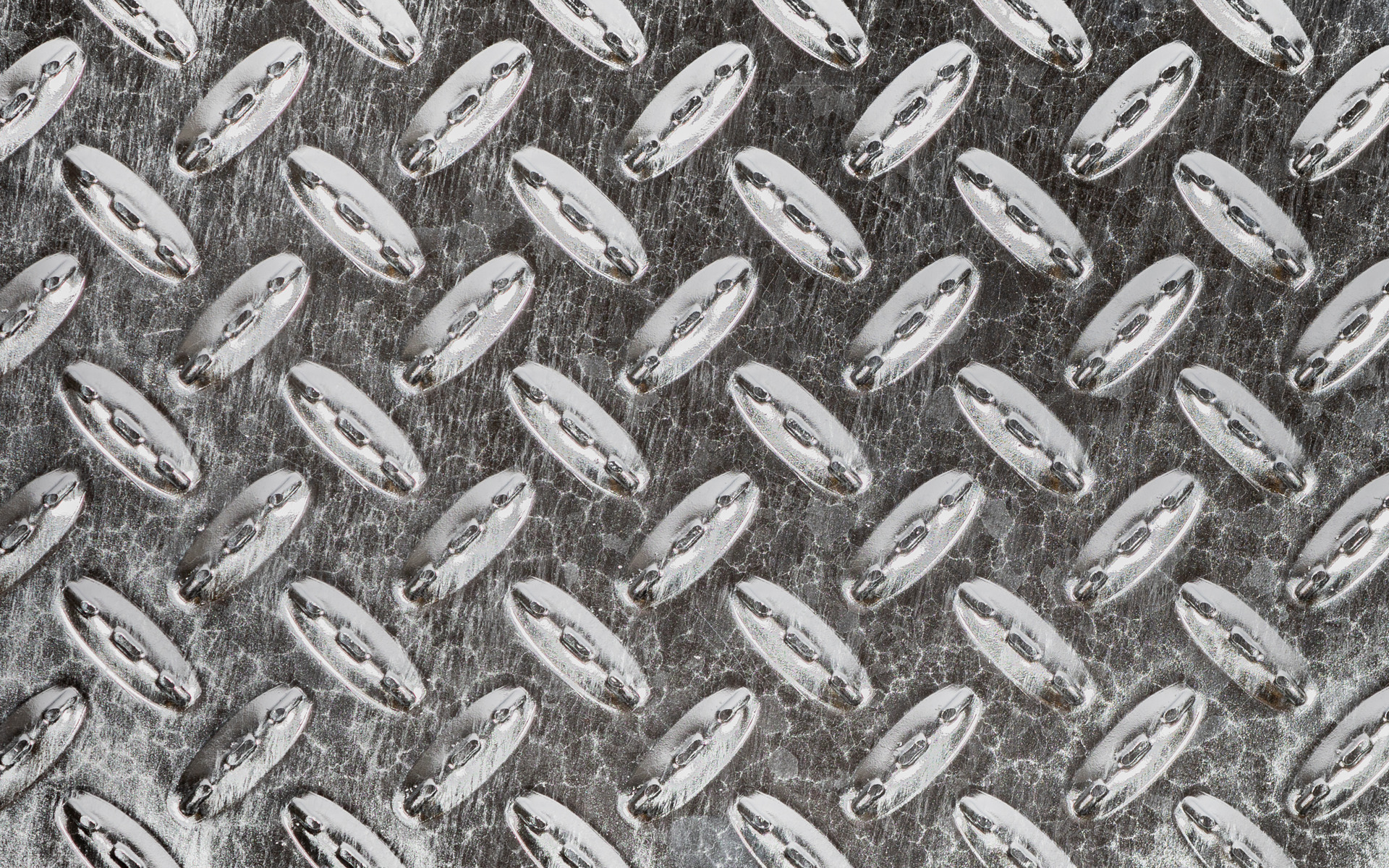

Trappetrin TLDT fremstilles af tæt letrist. Oversiden har et præget mønster, som giver en god skridsikring.
Udførelse: Varmforzinket

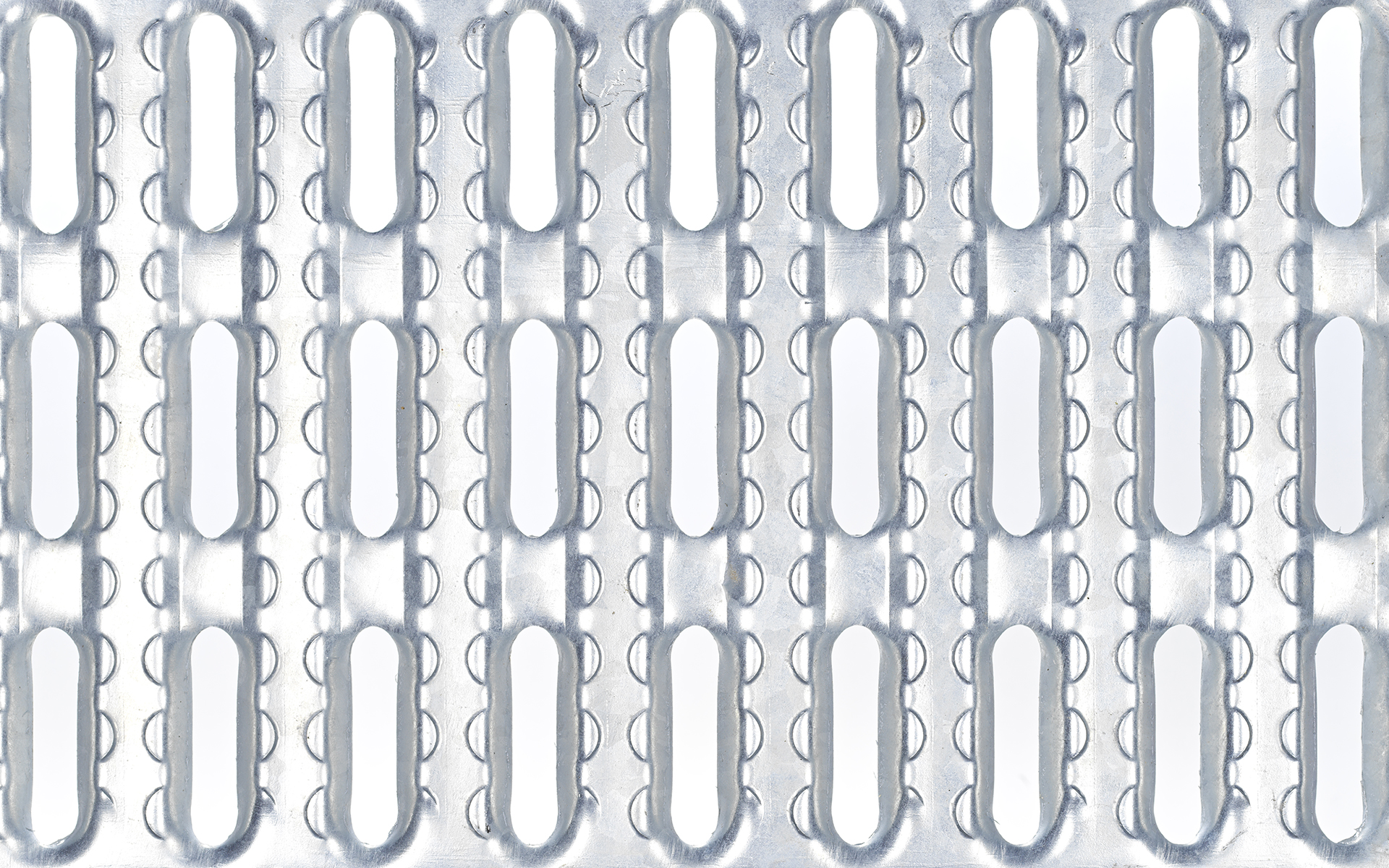

Trappetrin TLDH fremstilles af hullet letrist. Oversiden har et præget mønster, som giver en god skridsikring. Er i princippet som en tæt letrist, men er blevet suppleret med udstansede ovale huller 15 x 69 mm.
Udførelse: Varmforzinket

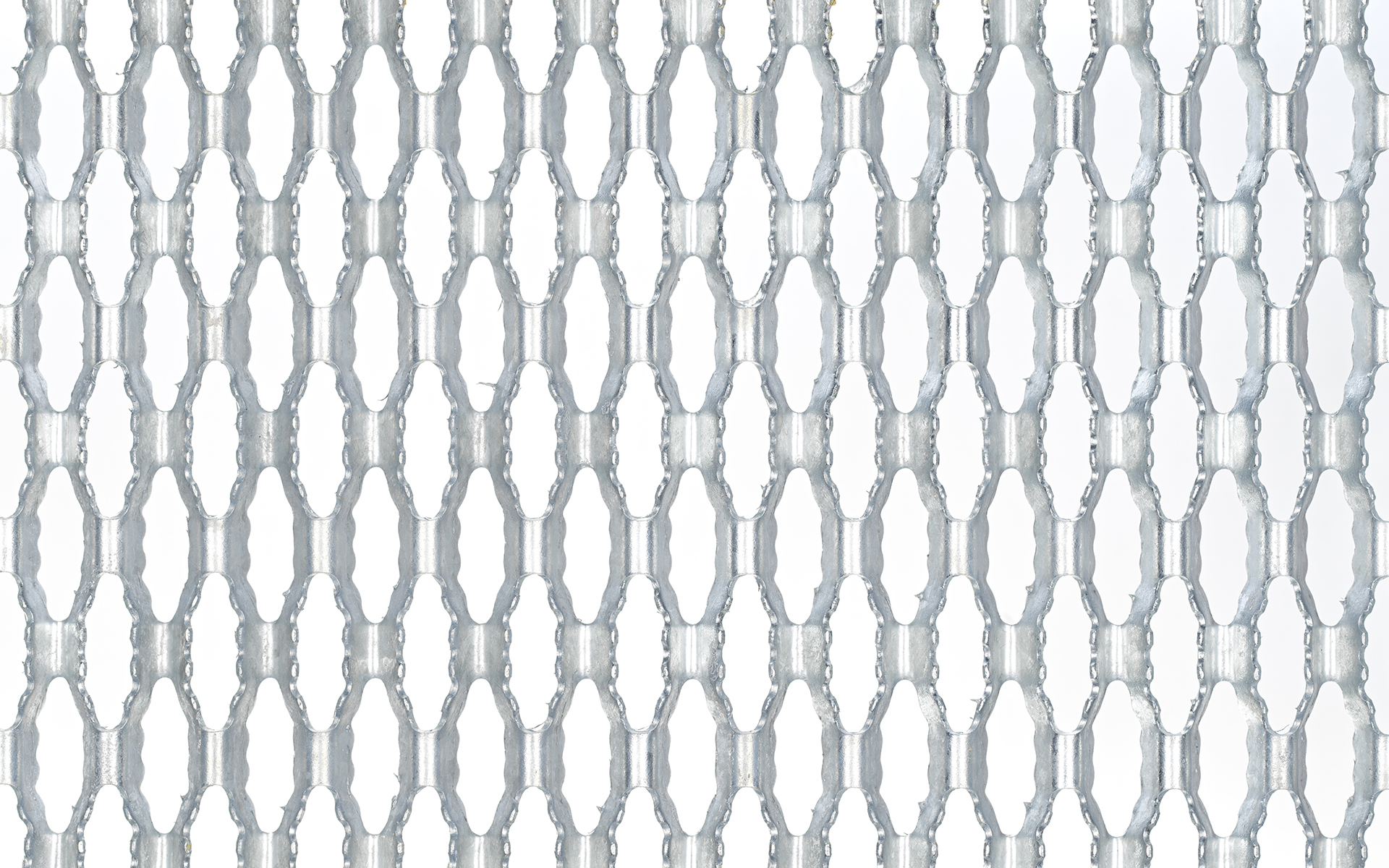

Trappetrin TLDS fremstilles af profileret letrist. Trinoverfladen giver en utrolig god skridsikring. Varmforzinket udførelse.

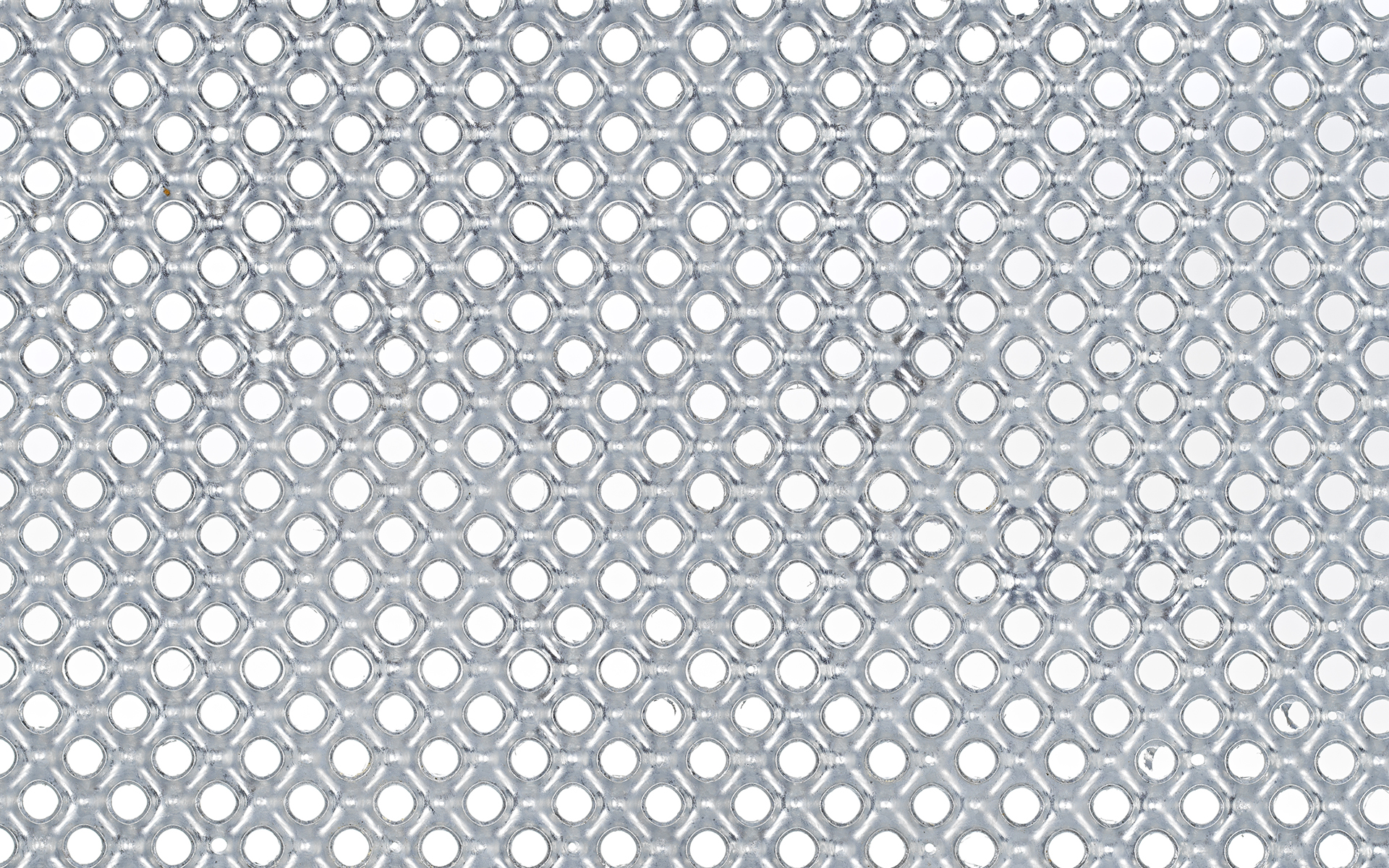

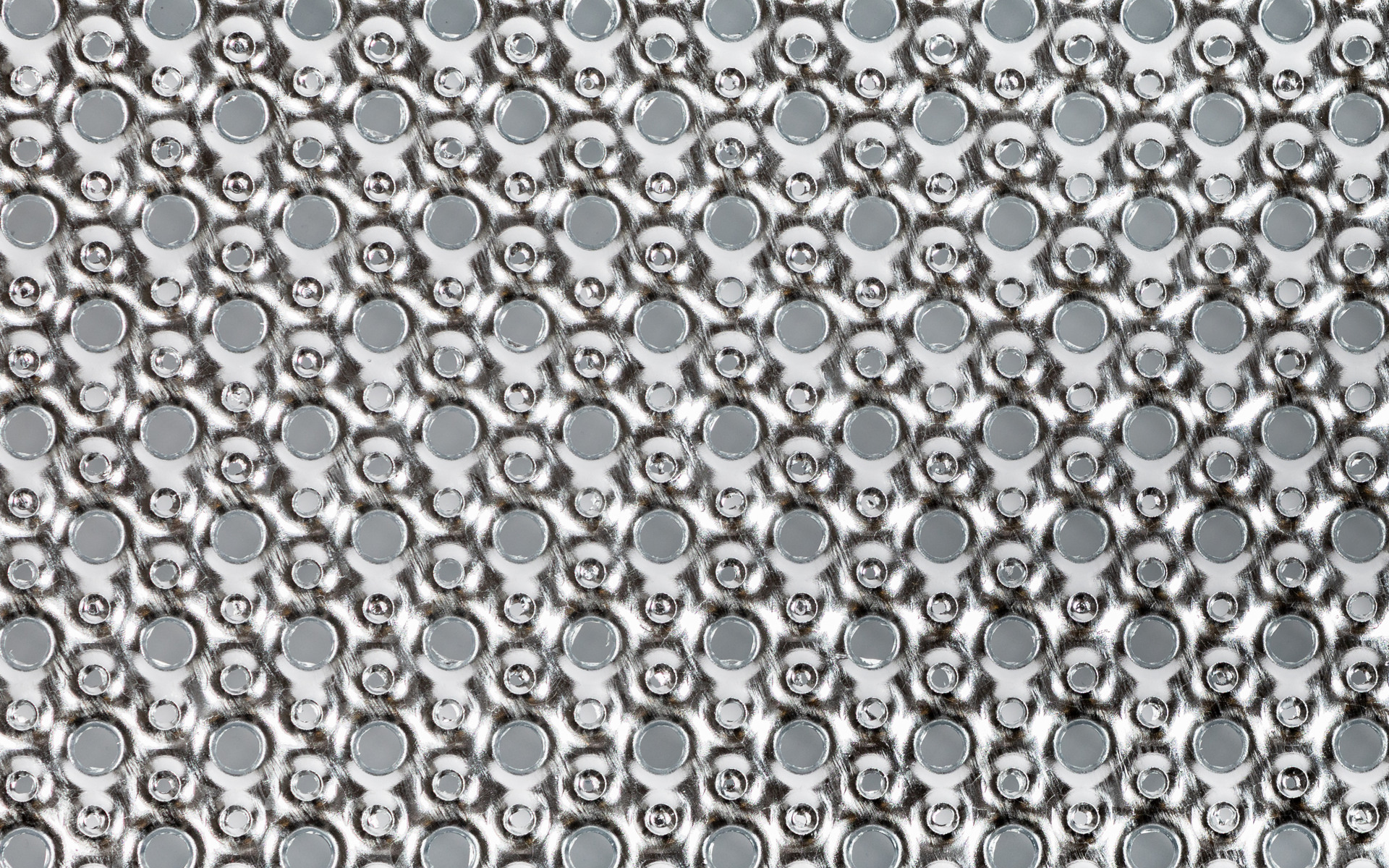

Trappetrin TLDP fremstilles af perforeret letrist. Den fortandede overside giver en meget god skridsikring. Risten har mindre åbninger (hul ø 10 mm og 4 mm drænhul). Større sikkerhed imod, at genstande falder igennem åbningerne.
Udførelse: Varmforzinket

Trappetrin af grå beton. Tykkelse 50 mm. Leveres med finbørstet trinoverflade; de øvrige sider er glatstøbte. Groft børstet trinoverflade, hvis trappen skal stå udendørs. Betonen hviler på en understøtning af pladeprofiler.

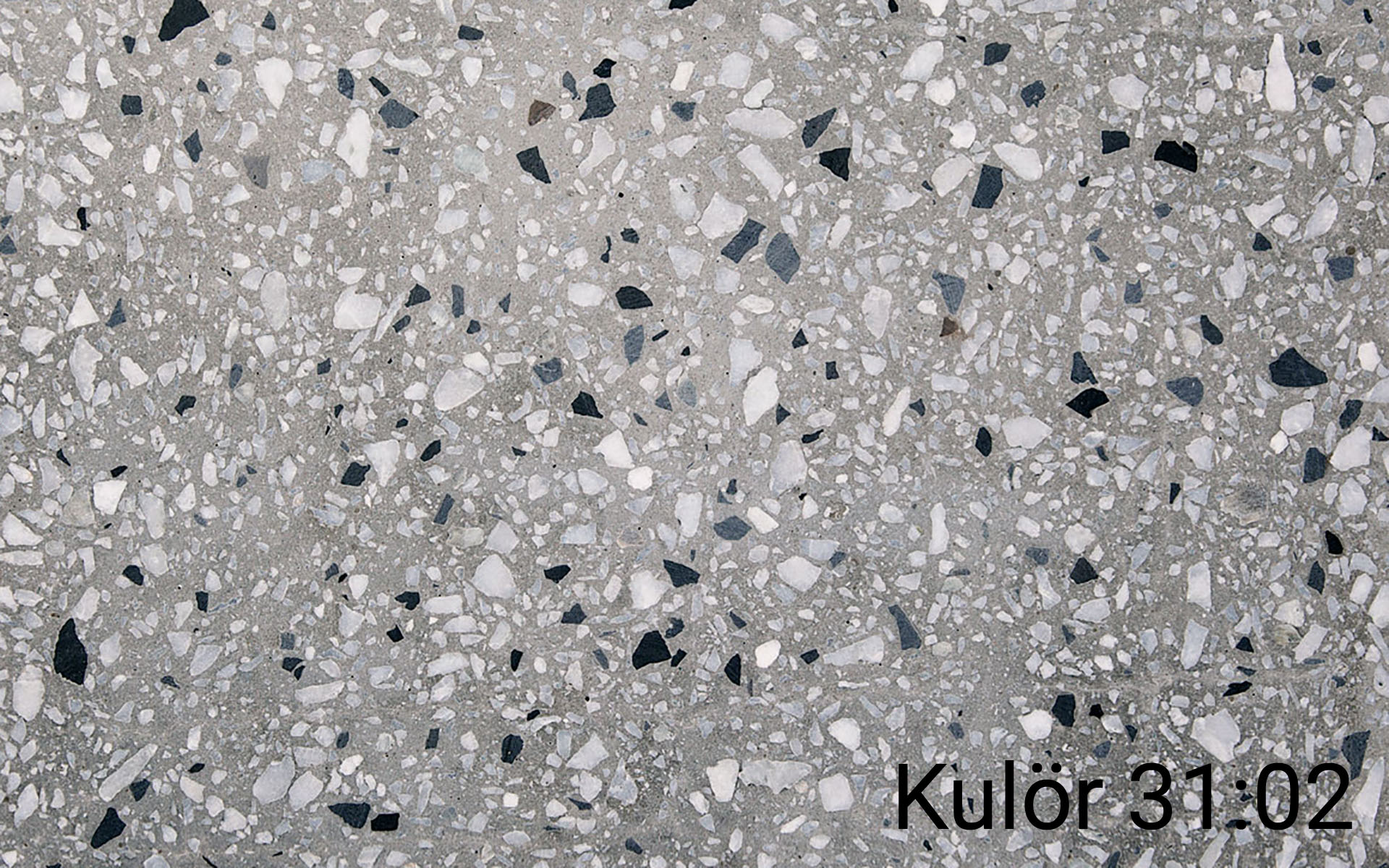

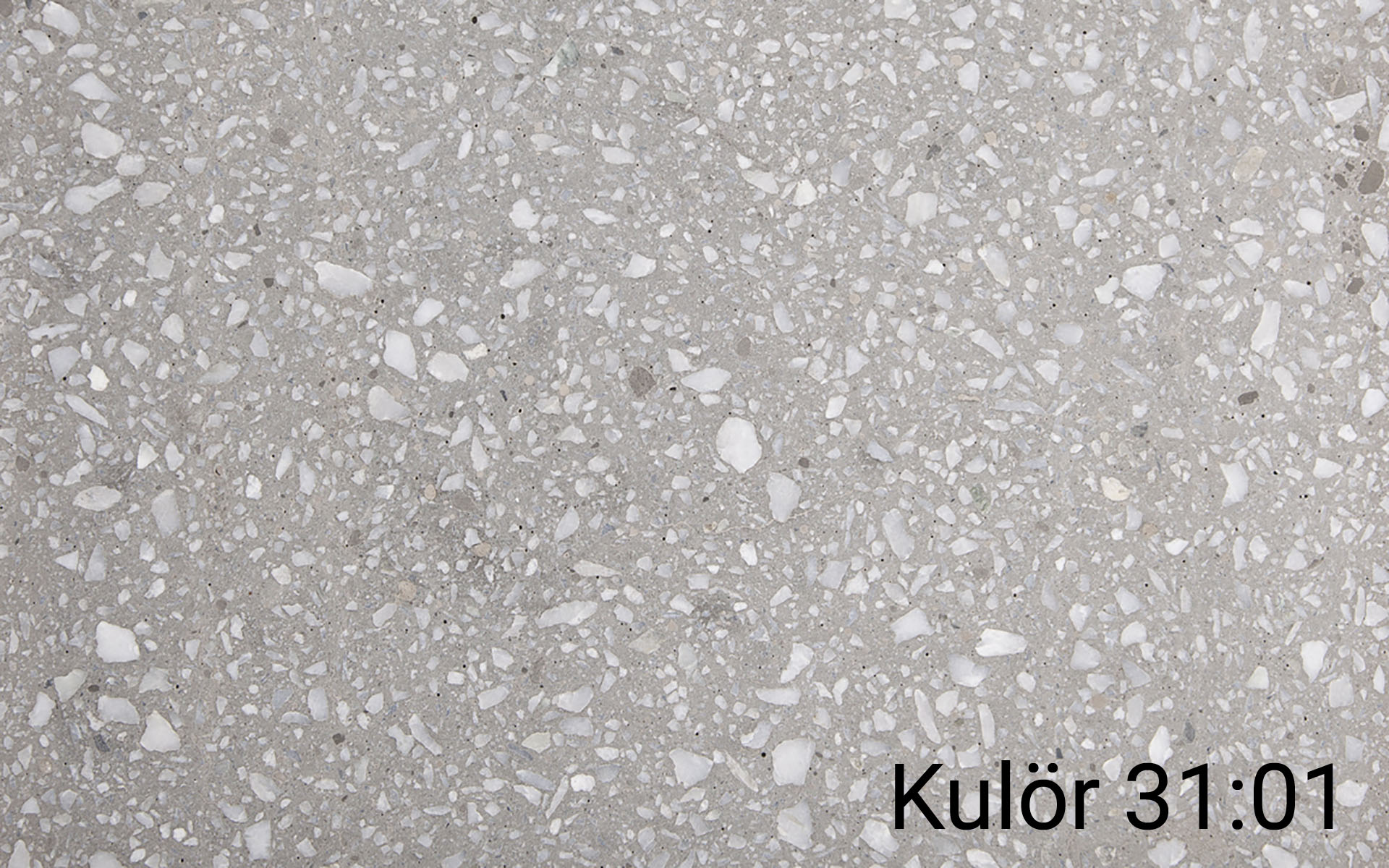

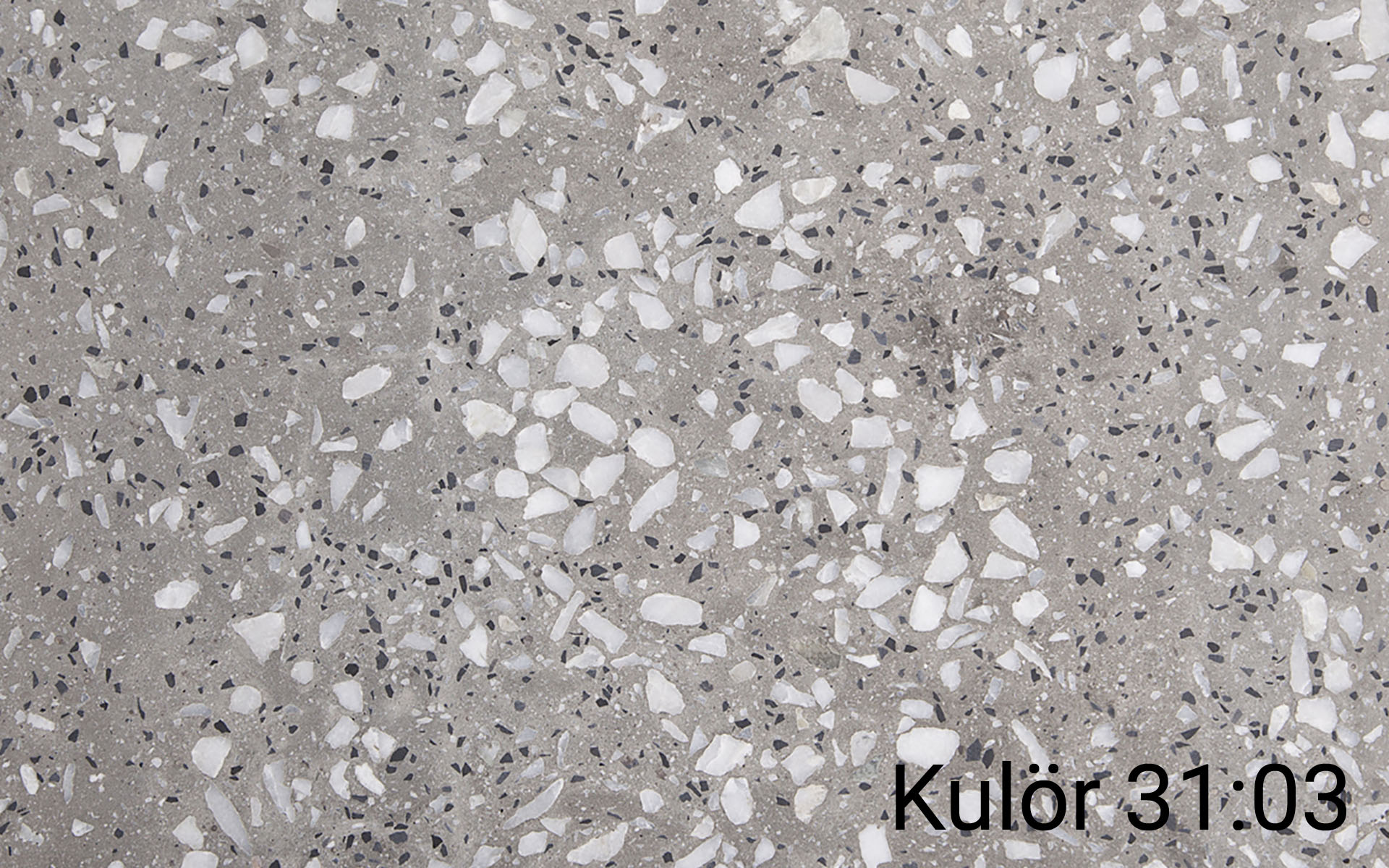

Trappetrin af terrazzobeton. Tykkelse 50 mm. Vores standardfarver er UBAB 31:01, 31:02 og 31:03, men andre farver kan tilbydes som tilvalg. De leveres med en slebet trinoverflade, og de øvrige sider er glatstøbte. Betonen hviler på en understøtning af pladeprofiler. Trintypen egner sig ikke til udendørs brug.

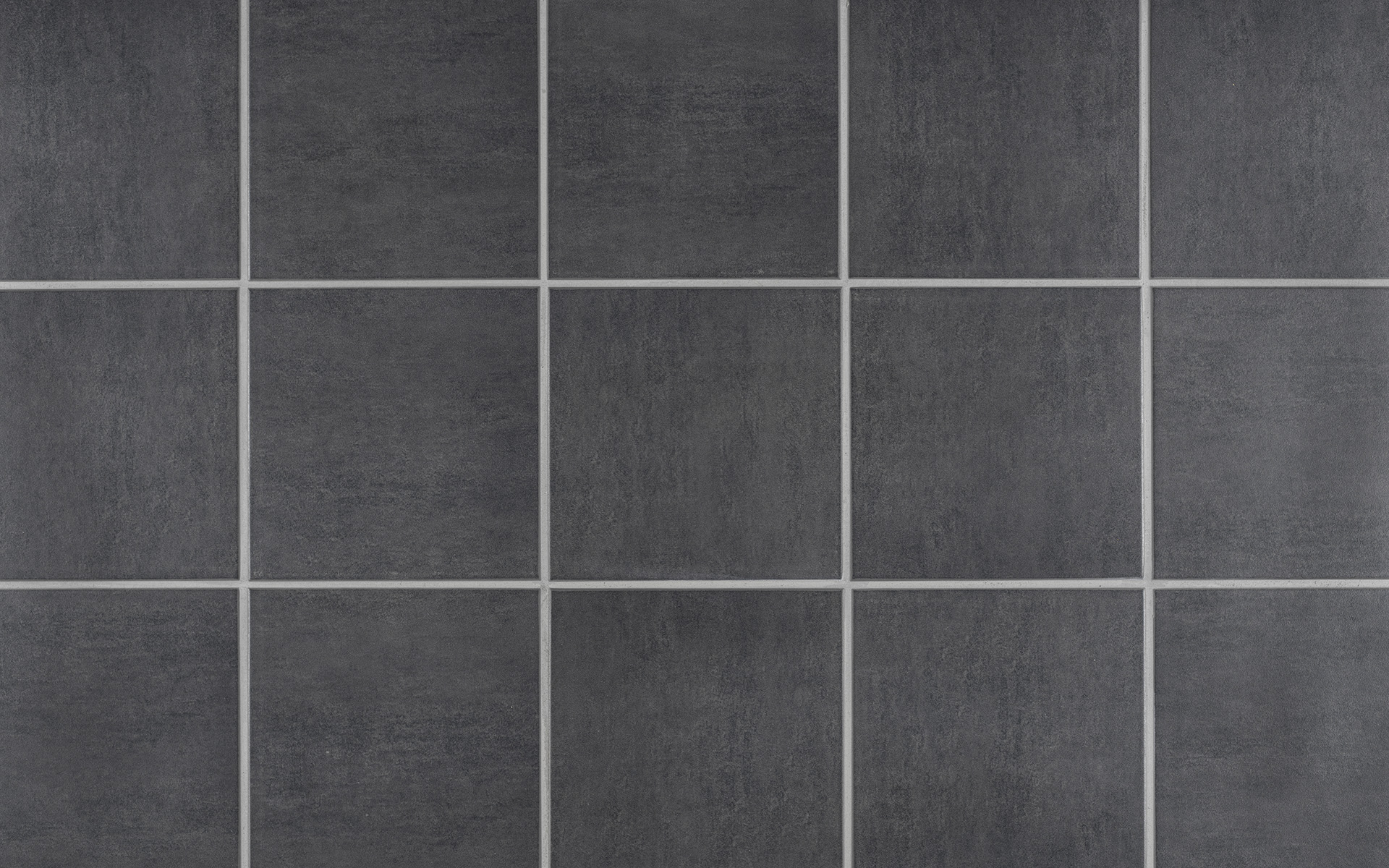

Trappetrin udformet som en pladeskuffe til belægning af klinker. Standarddybden på pladeskuffen er 27 mm.

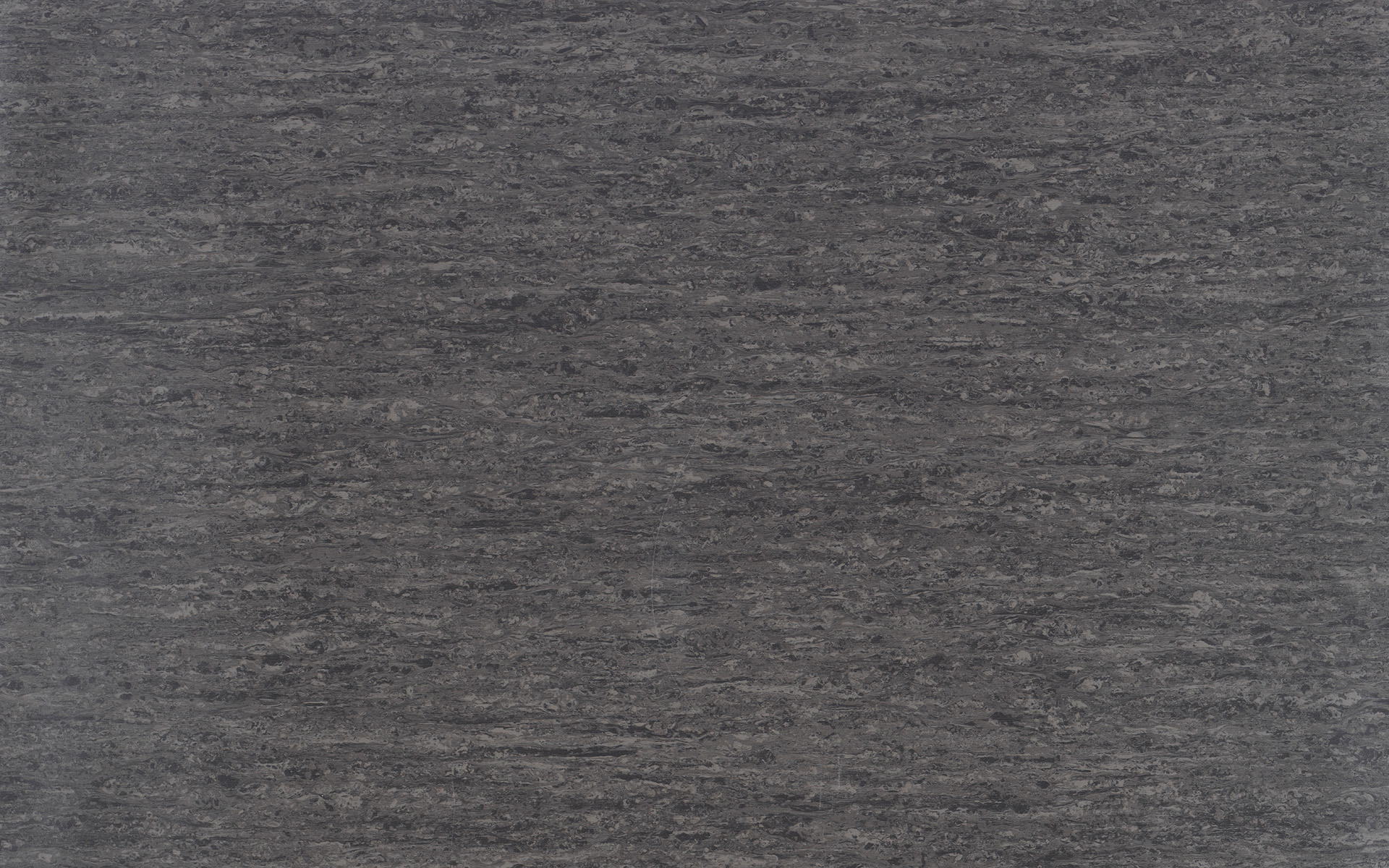

Til trappetrin, som skal belægges med en måtte, leveres et pladetrin tilpasset måtter. Ved måtter, der ikke bøjes ud over forkanten, bør en trappenæse bruges.

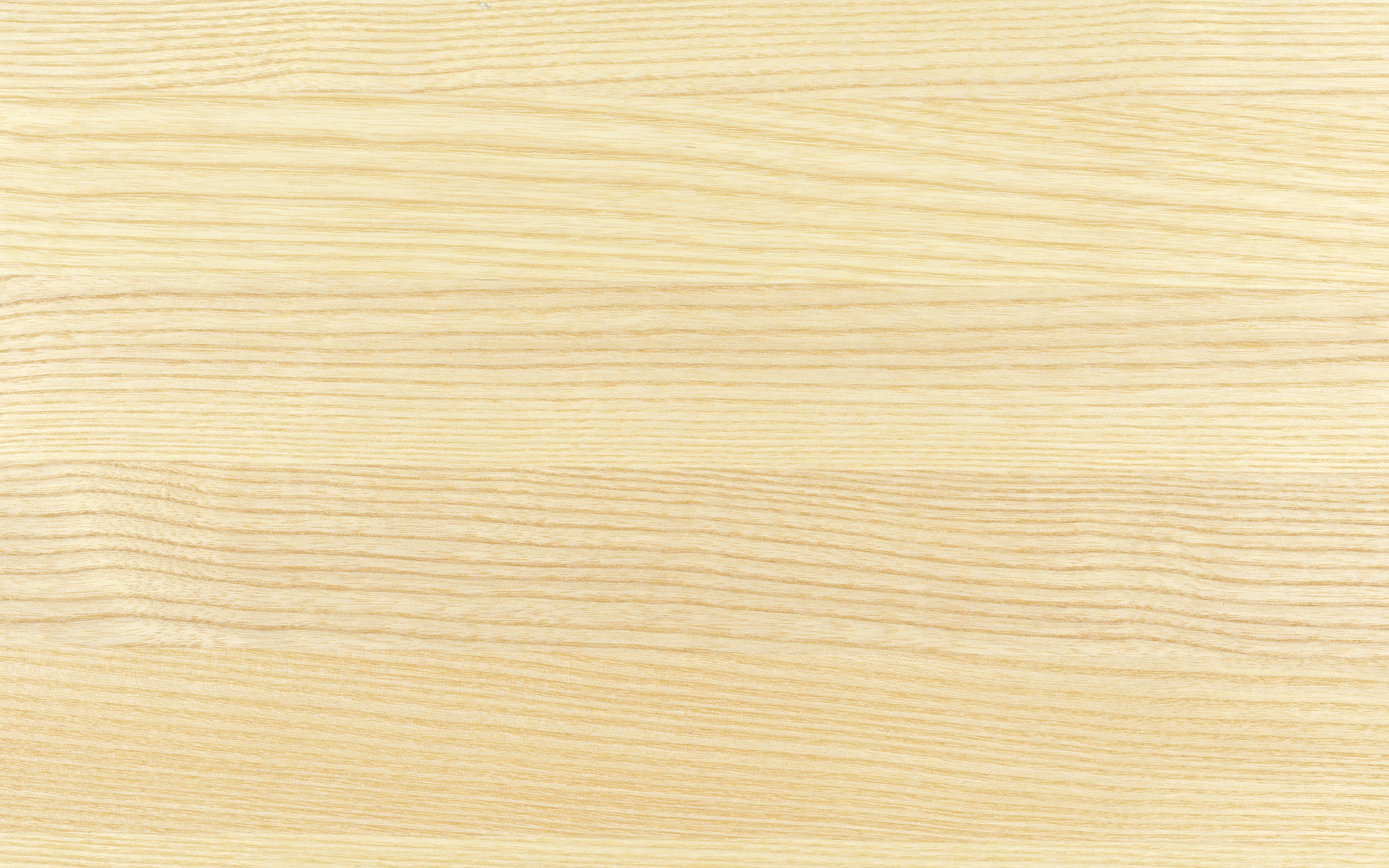

Trappetrin af træsorten aks med massiv stavlimet træ, 30 mm. Som standard hærdelakeret overfladebehandling.

Trappetrin af træsorten birk med massiv stavlimet træ, 30 mm. Som standard hærdelakeret overfladebehandling.

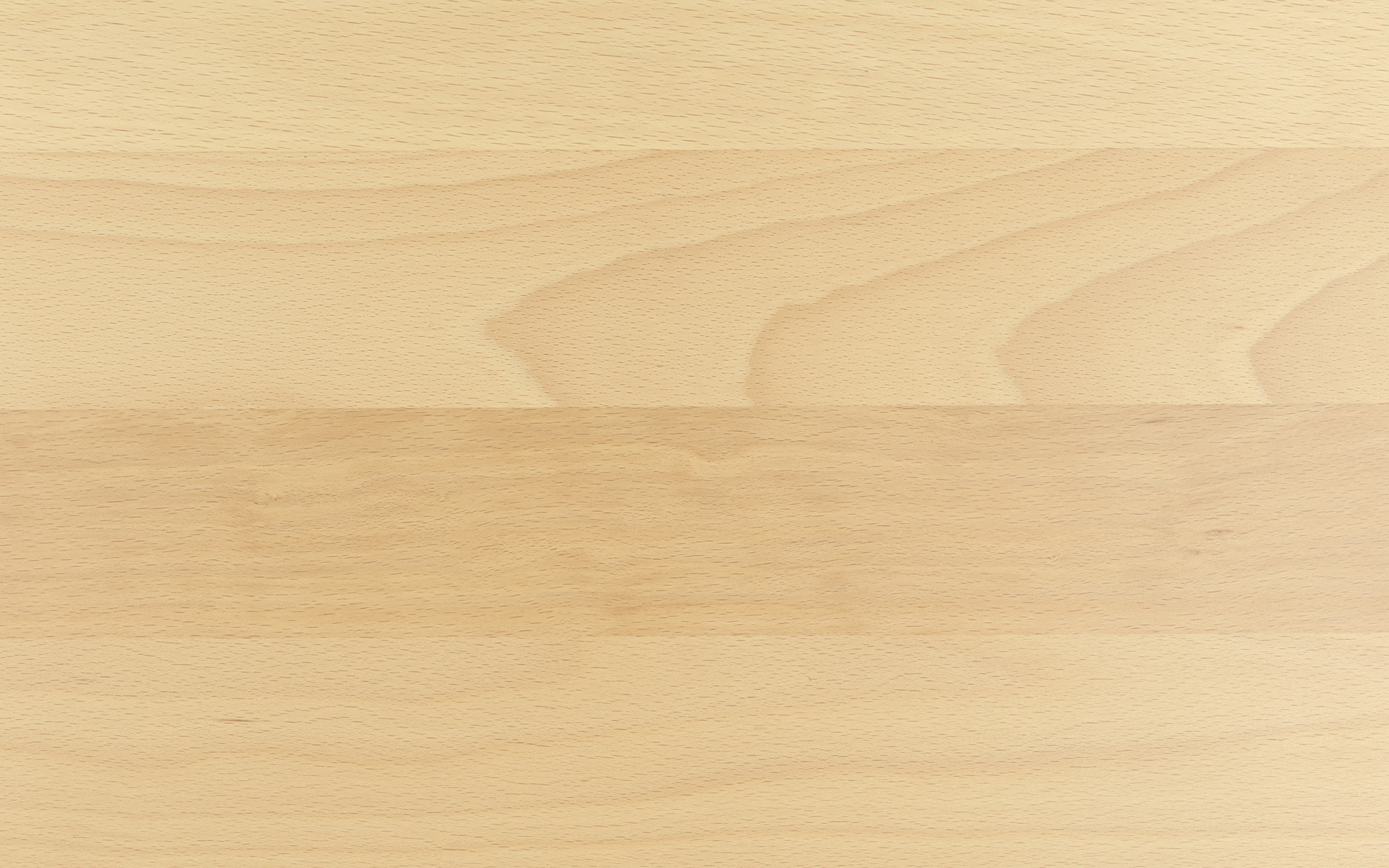

Trappetrin af træsorten bøg med massiv stavlimet træ, 30 mm. Som standard hærdelakeret overfladebehandling.

Trappetrin af træsorten eg med massiv stavlimet træ, 30 mm. Som standard hærdelakeret overfladebehandling.


Reposer

Weland tilbyder forskellige typer reposer, der fås i flere udførelser. Standarderne skaber en lang kæde af mulige kombinationer, da de kan kombineres både med hinanden og med standardtrin. Ved at have flere standarddimensioner, der kan kombineres på forskellige måder, kan du skabe en række forskellige løsninger, der passer til forskellige krav og forhold.

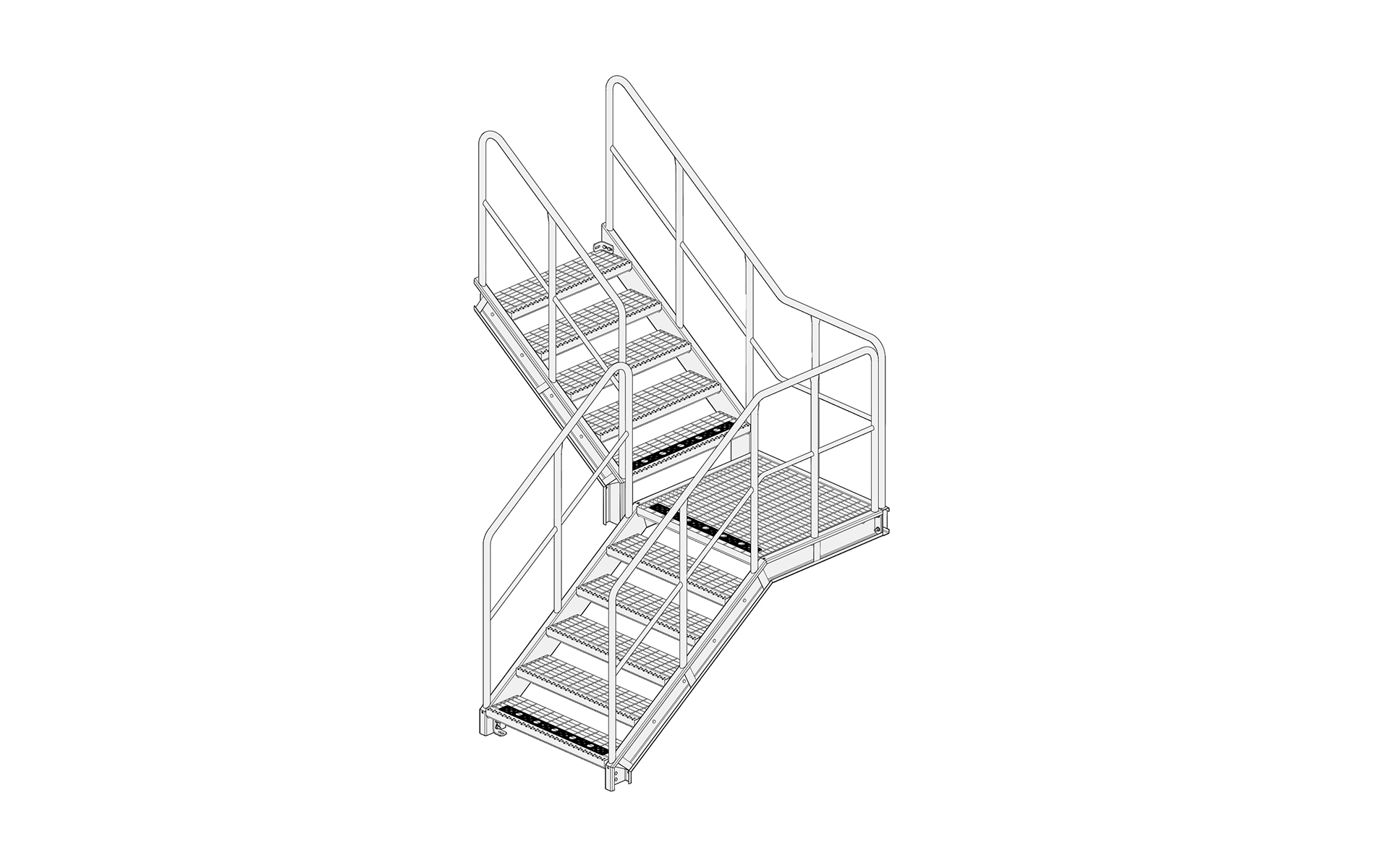

Repos/vendeplatform 90°

Variant af vende- eller hvileplatform.

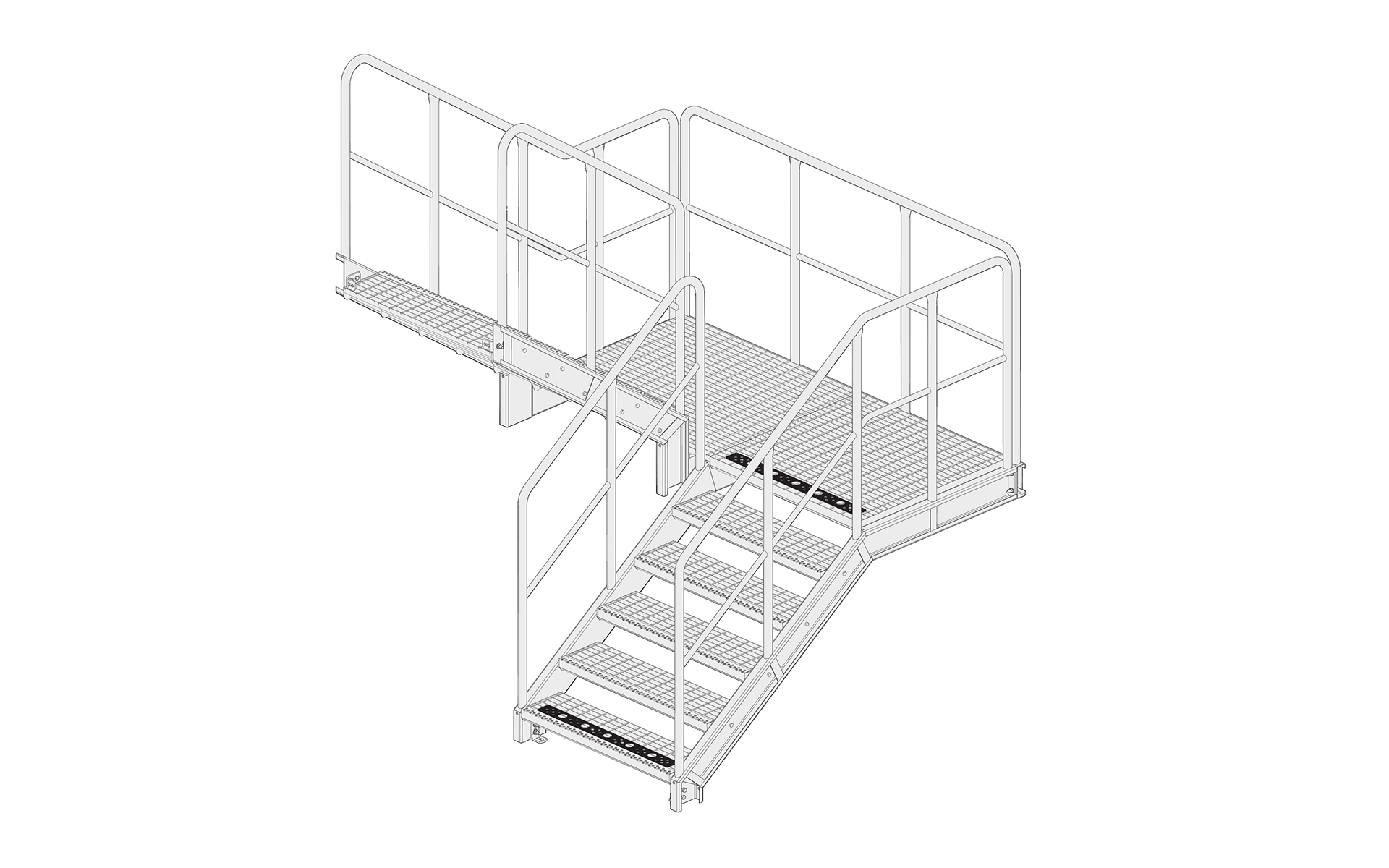

Repos/vendeplatform 180°

Variant af vende- eller hvileplatform.

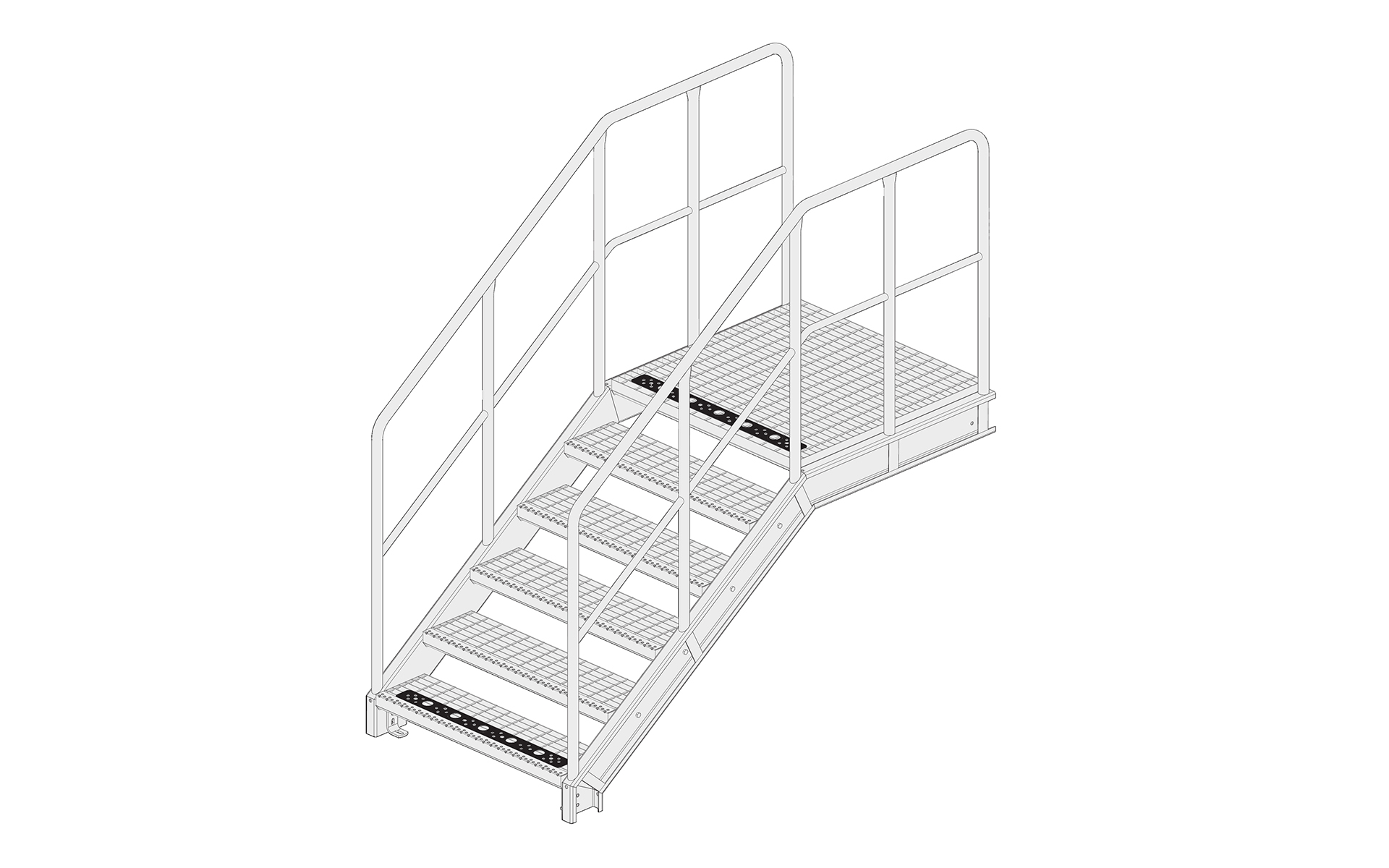

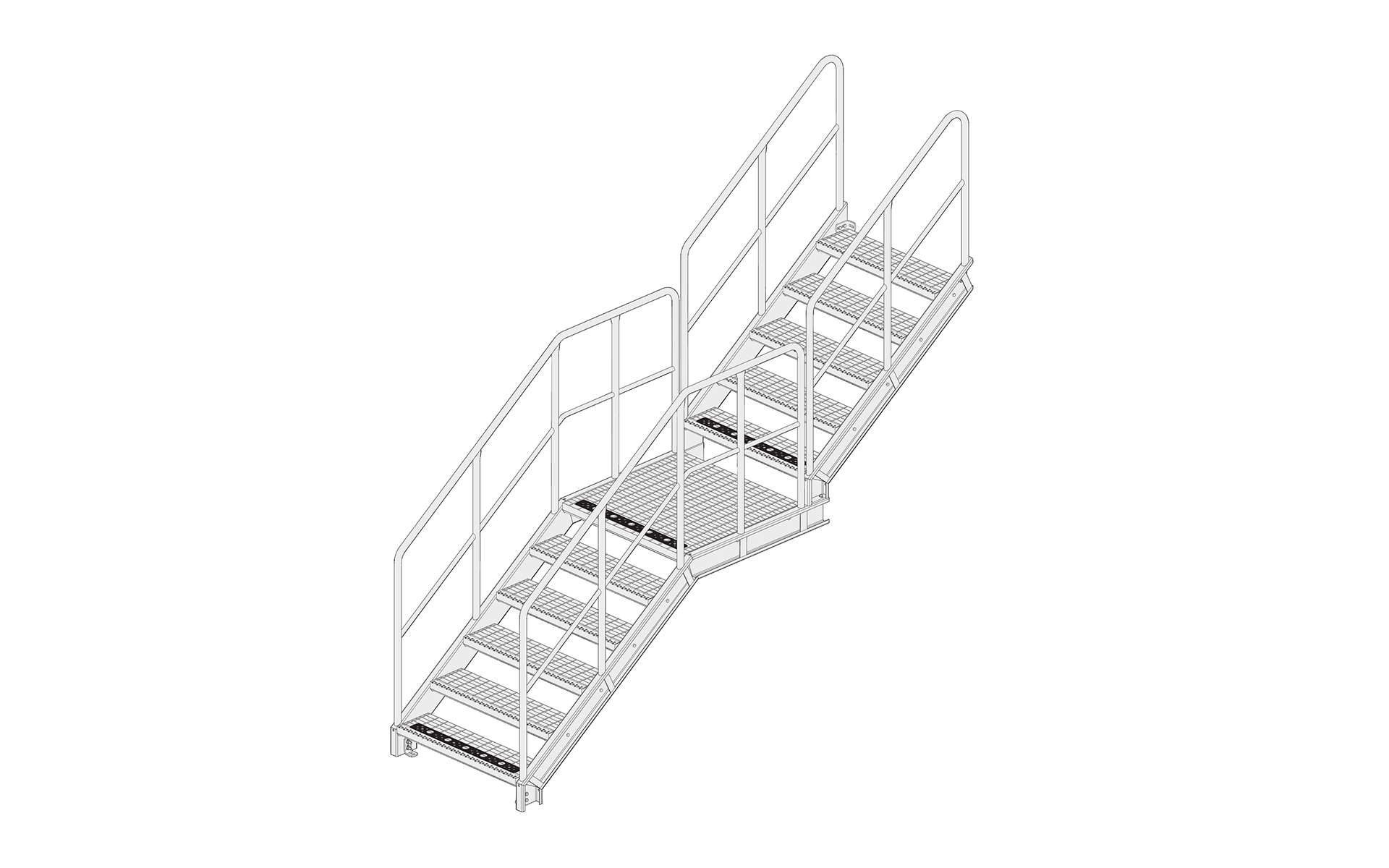

Repos, afstigning ligefrem

Variant af afstigningsrepos, hvor trappen løber ligefrem mod en dør eller et bjælkelag.

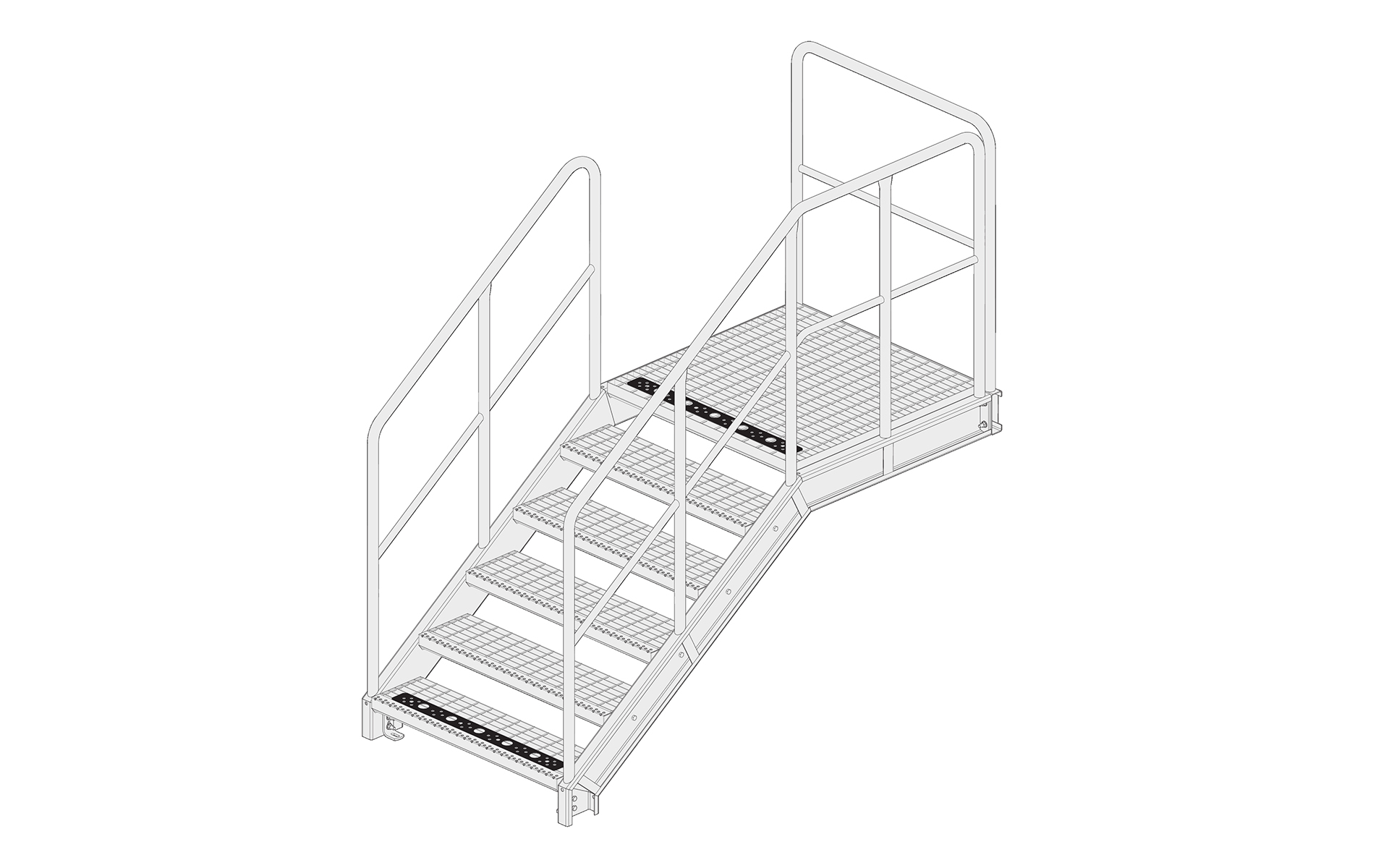

Repos, afstigning mod siden

Variant af afstigningsrepos, hvor trappen løber mod siden imod en dør eller et bjælkelag.

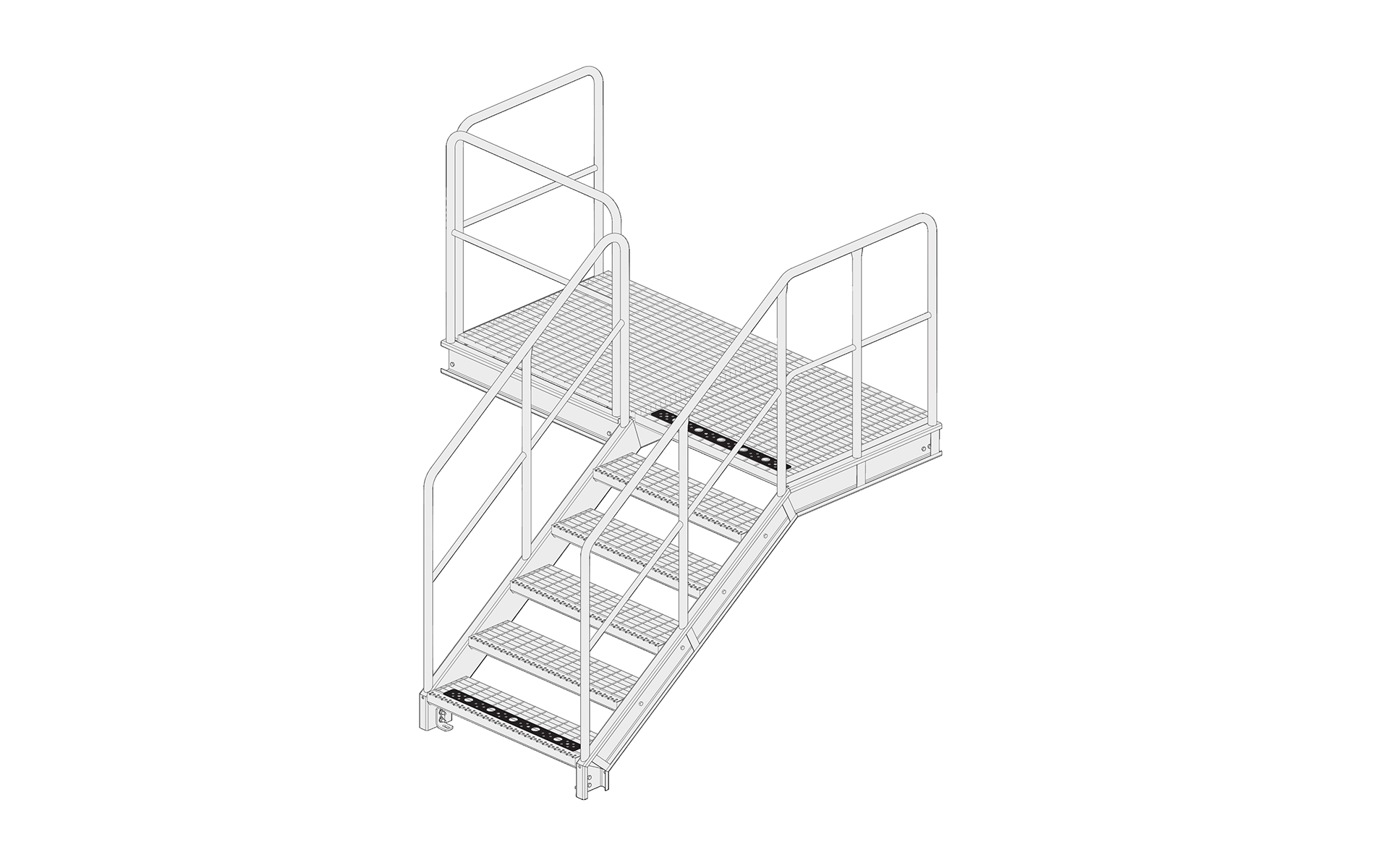

Repos, afstigning med udvidet repos

Variant af afstigningsrepos, hvor trappen løber mod en platform.


Gelænderudfyldning

Supplerende information om vores forskellige gelænderudfyldninger.

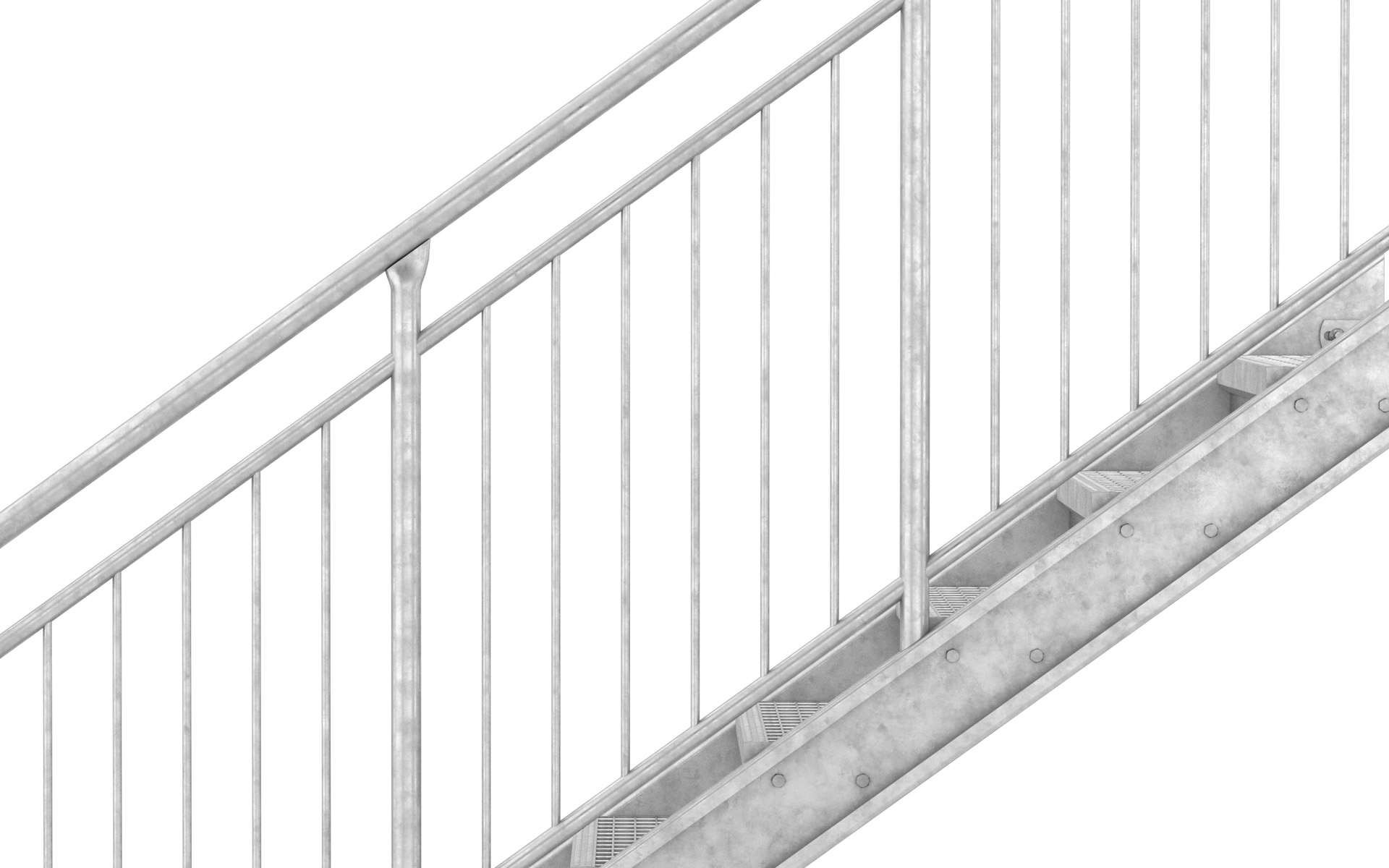

Håndliste og balustre af rør ø 42 mm, en knæliste af rør ø 28 mm – standard på industritrapper.

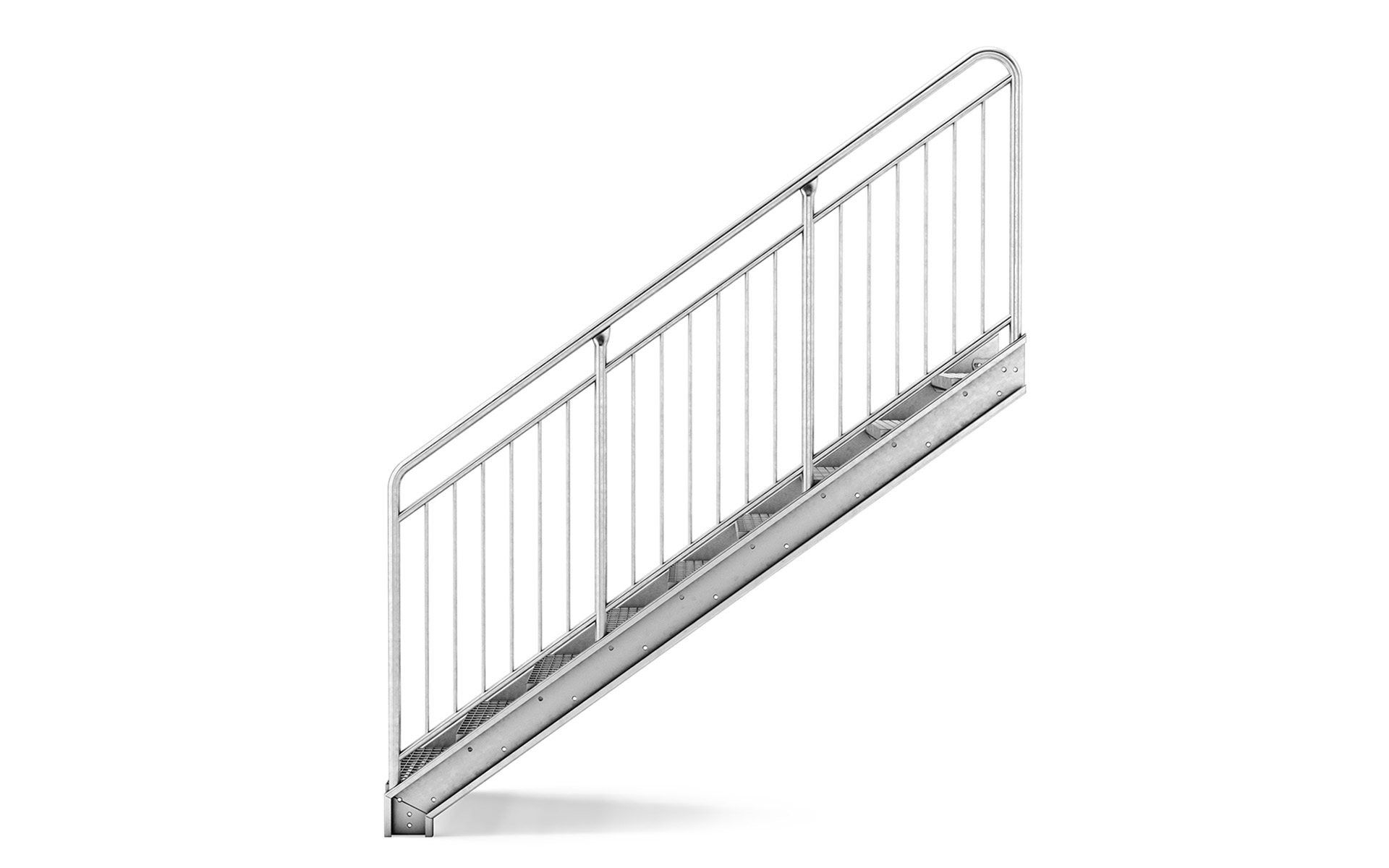

Gelænderudfyldningen består af over- og underligere af rør ø 28 mm. Tremmer ø 11 mm. Maks. åbning 100 mm.

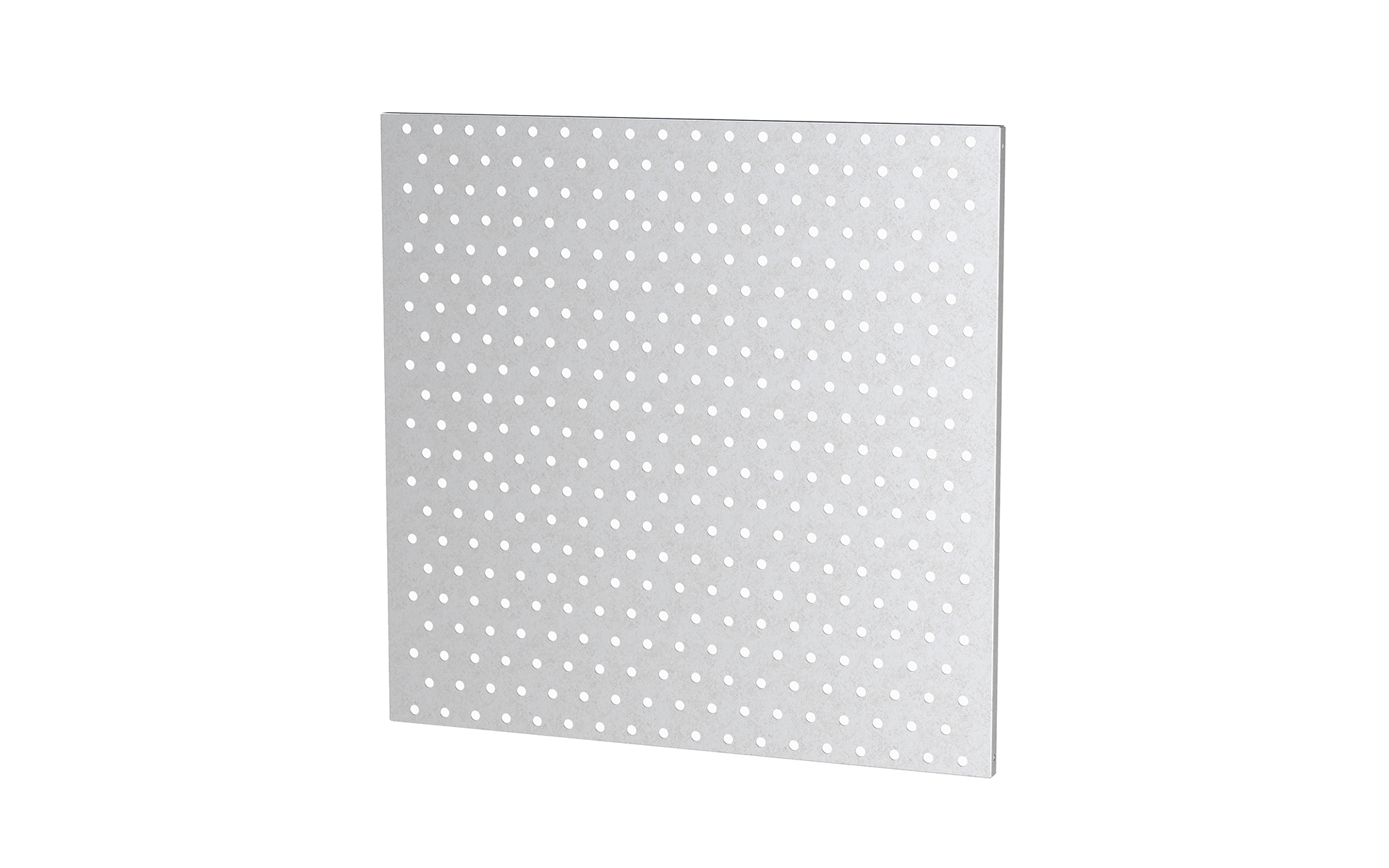

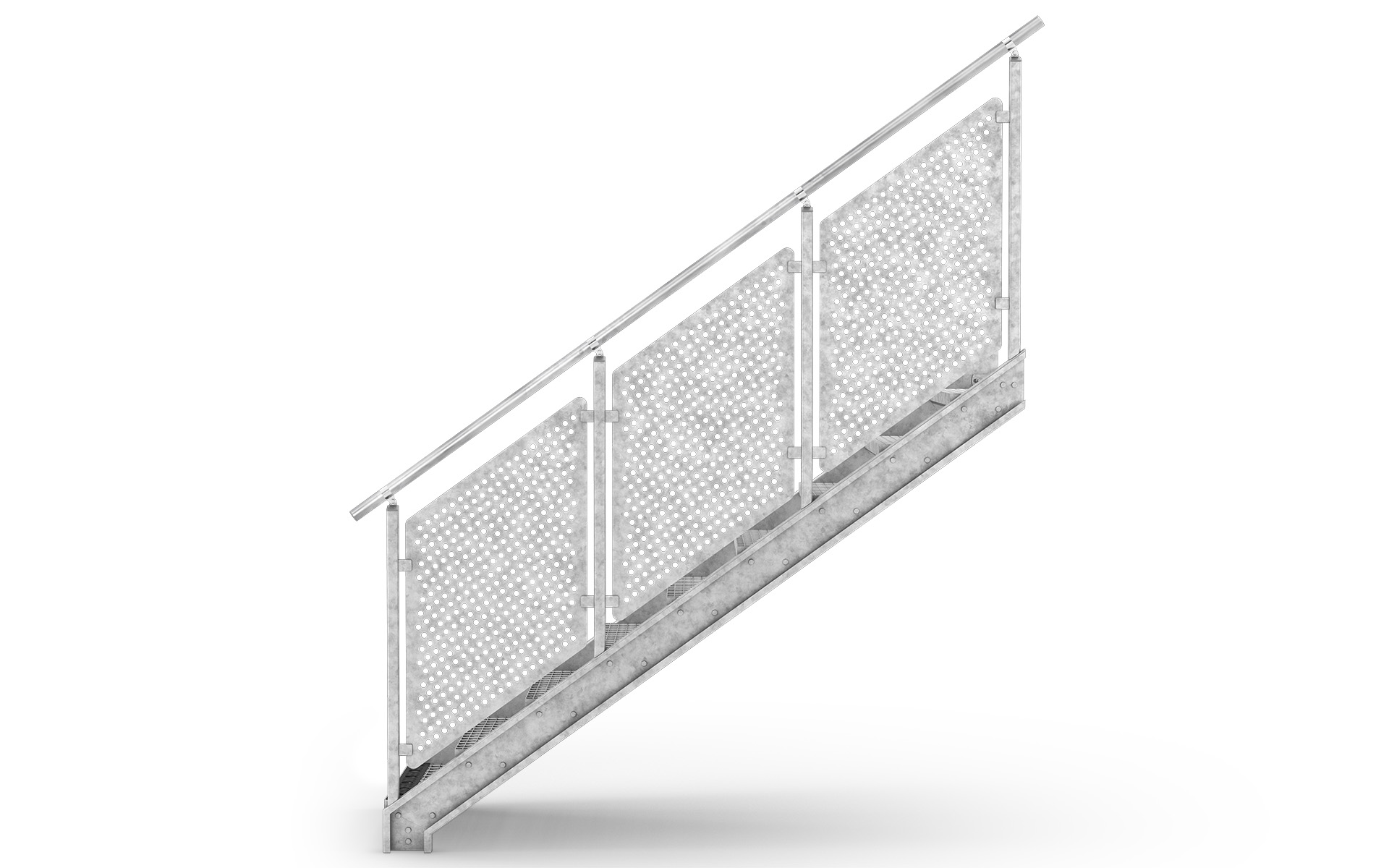

Som standard tilbyder vi en række forskellige varianter af hulinddeling i perforeret metalplade.
Vores almindeligste mønster er:

  • ø15, kvadratdeling c/c 40
  • 15×15, kvadratdeling c/c 40
  • ø20, kvadratdeling c/c 50
  • 20×20, kvadratdeling c/c 50
  • ø15, trekantdeling c/c 50
  • ø20, trekantdeling c/c 60

Også andre varianter kan også tilbydes.

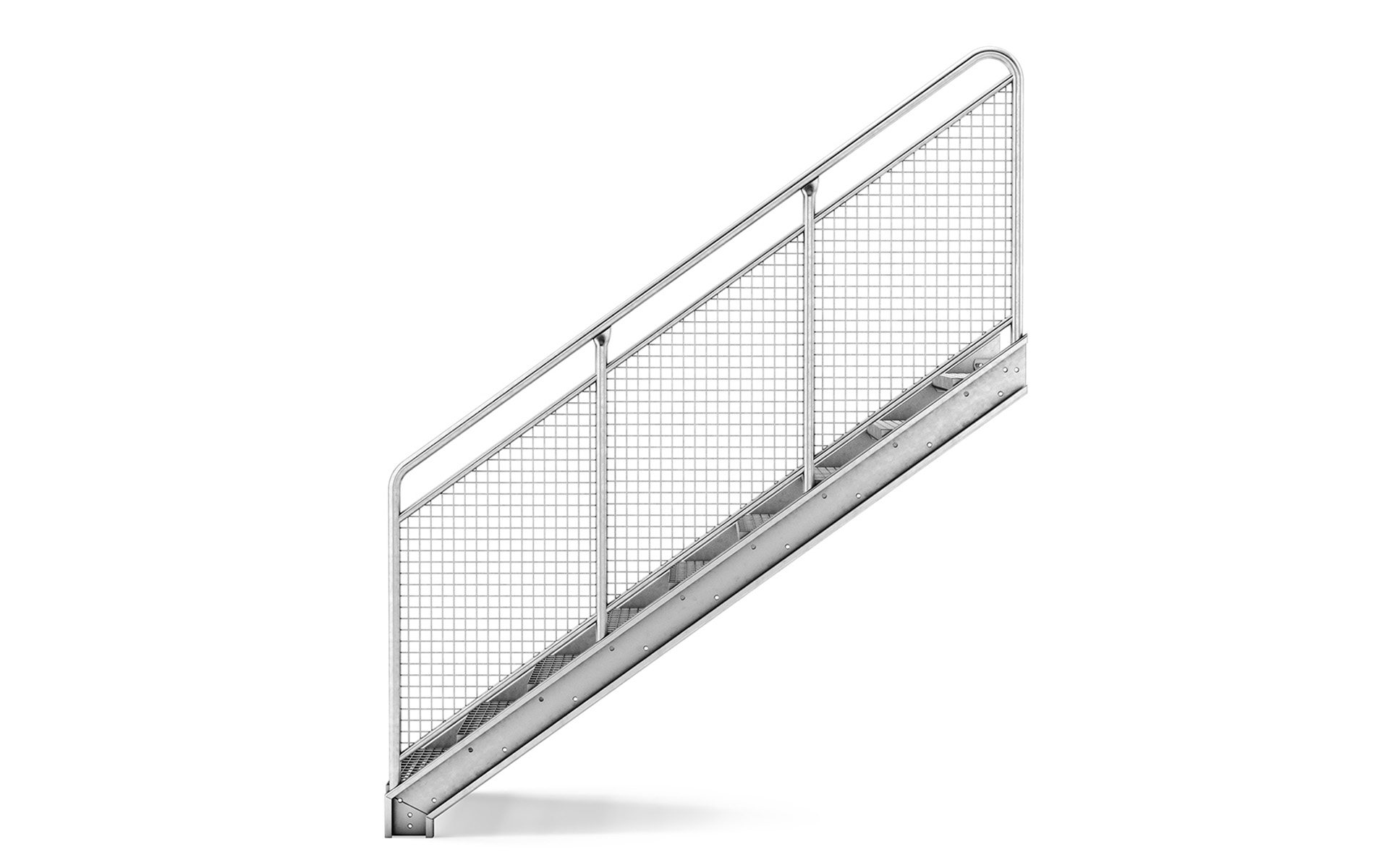

Gelænder i kreneleret net med standardmaske 40 x 40 mm.

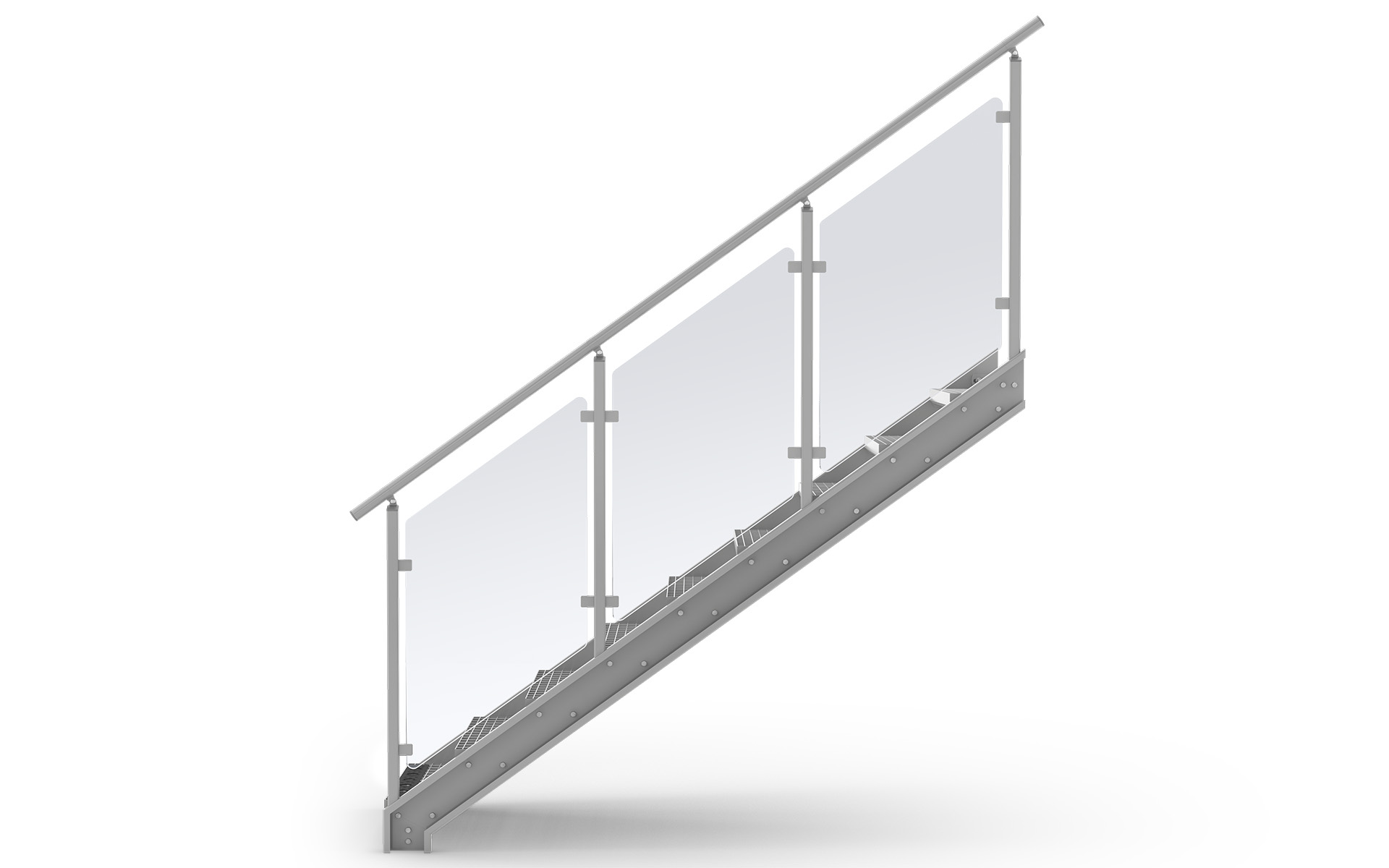

Lamelglas 8 mm (4 + 4) inkl. folie. Finslebet kant udenom. Beslag til gelænderbalustre.

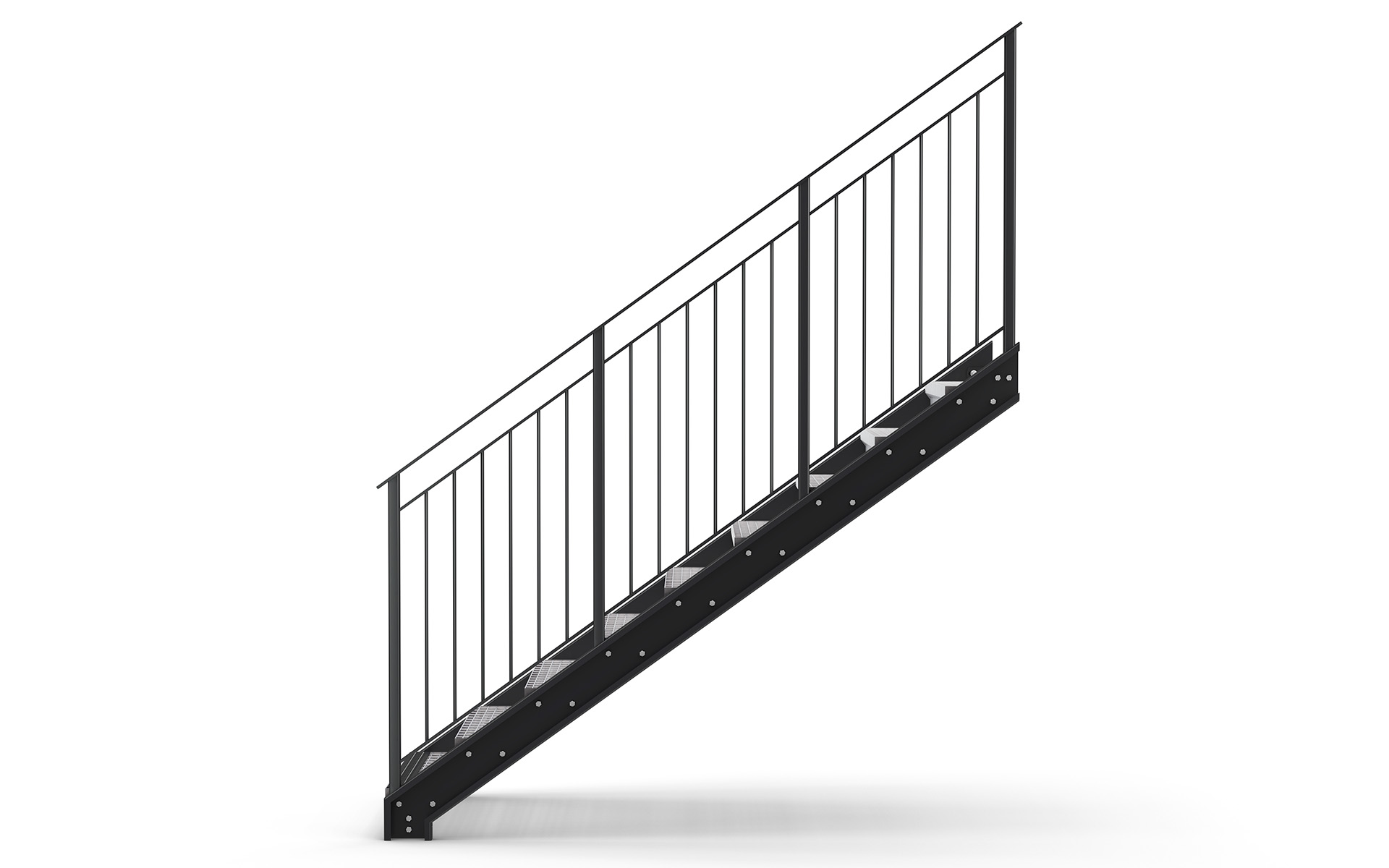

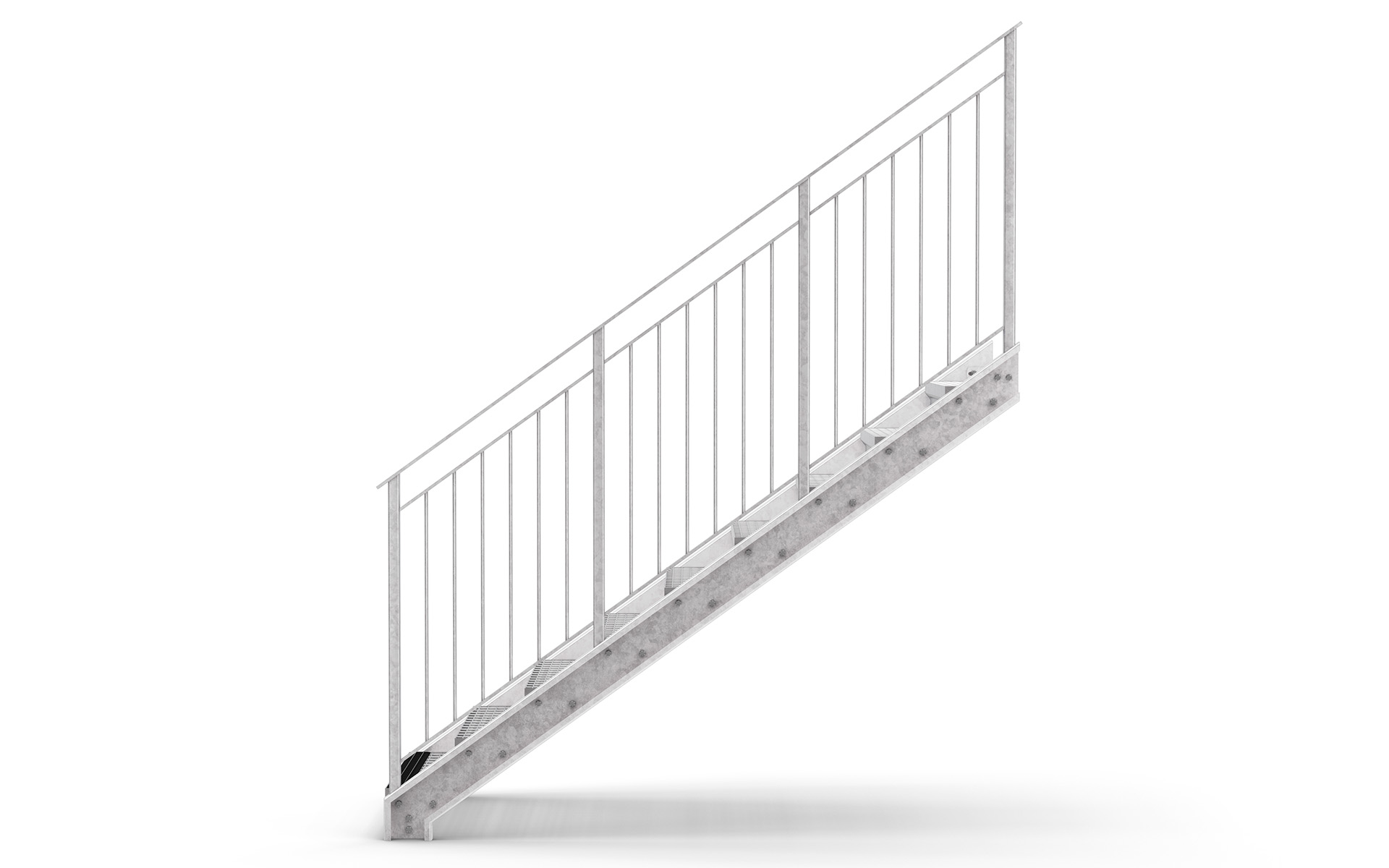

Håndliste af fladstang 50×10 mm. Over- og underligger af 40×10 eller 30×10 mm. Tremmer diam. 11 mm. Maks. åbning 100 mm. Ved tilvalg af ekstra håndlister, så laves den af rør 42 mm eller træ 50 mm.


Brandklasse R30

Vi tilbyder også spindeltrapper af brandklasse R30. Ønsker om specifik dimensionering bør fremgå af forespørgselsdokumentet.


Hvad skal jeg tænke på før projektering af en ligeløbstrappe?

Beskriv udførligt anvendelsesområde, placering og målene på din ligeløbstrappe. Vælg type af repos, trin og gelænder. Kontrollér, om trappen skal opfylde krav til børnesikring. Er der krav om evakuering? Tænk på, om du har brug for tilvalg som stødtrinliste, sikkerhedsbur eller låge.

Udarbejd gerne en skitse, hvor eventuelle vægge, døre og vinduer er placeret. Vi hjælper dig gerne med din projektering af ligeløbstrapper –  kontakt os.
