Geometri

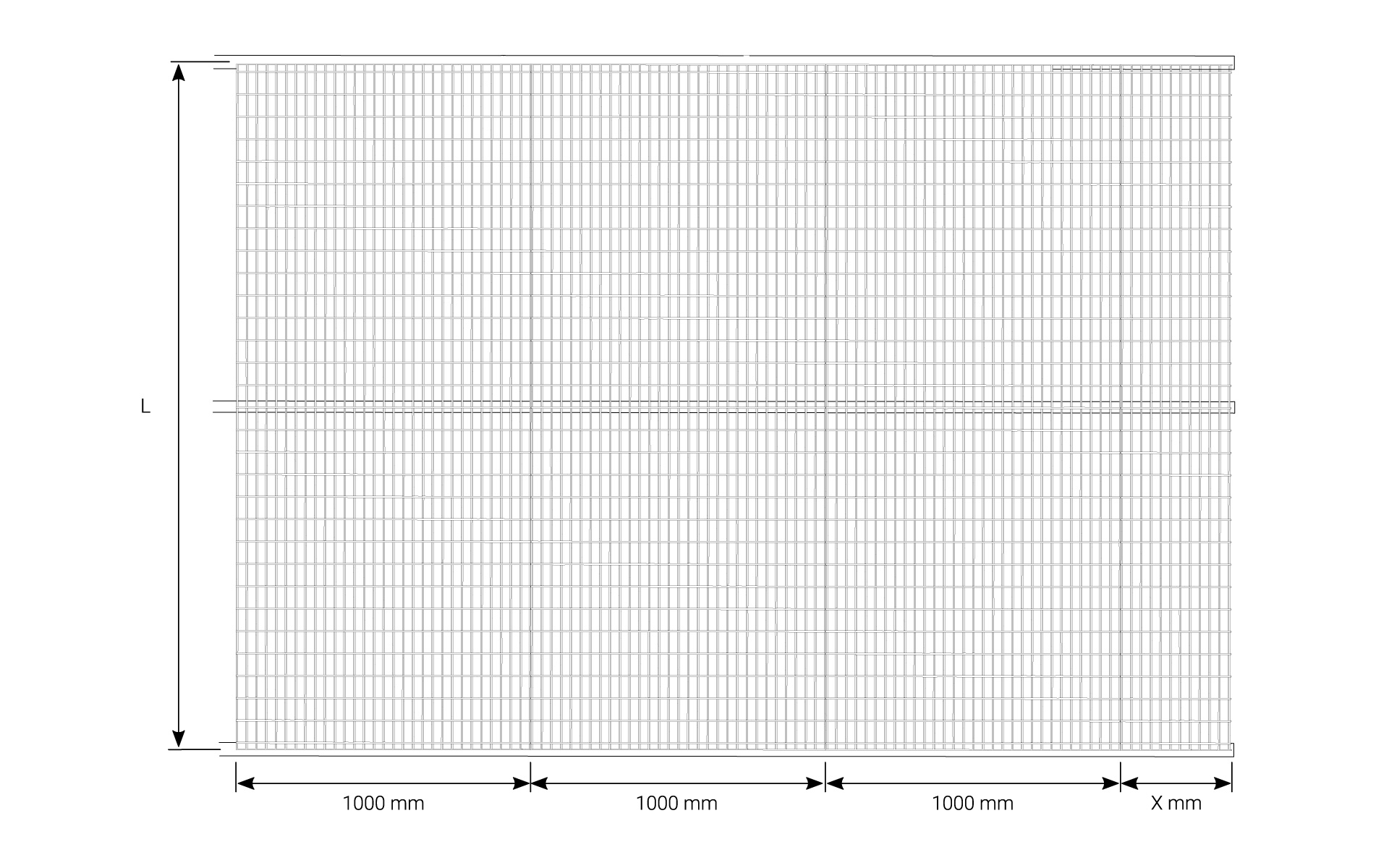

Ristens elementer er bærestål, støttestål og kantstål. Ved al planlægning med pressvejsede gitterriste bør man i videst mulig udstrækning tilpasse udlægningen efter gitterets standardbredde (1000 mm) for at få det mest økonomiske alternativ. Hvis gitterristen skal lægges over flere fag, kan man med fordel vælge riste med en større dimension. Man får et smukkere mønster og færre antal samlinger. For at undgå fejllægning af bærestangen (ristens bærende konstruktion) skal man undgå riste med kvadratiske mål.

Gangretning

Afhængigt af hvilken type gitterrist du vælger til din entré, skal bærestål placeres korrekt.

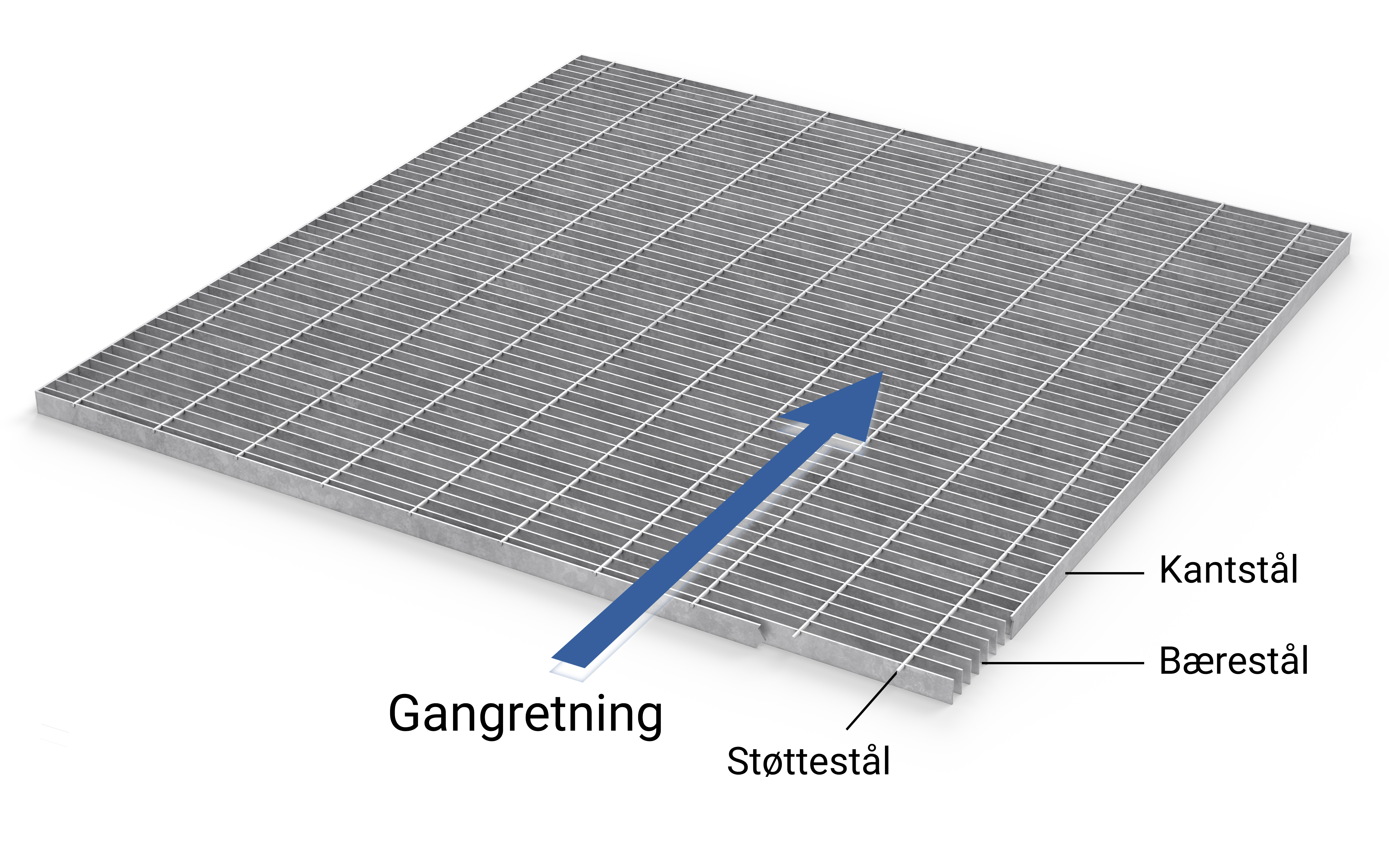

Pressesvejset gitterrist

For pressesvejset gitterrist skal bærestål placeres vinkelret på gangretningen.

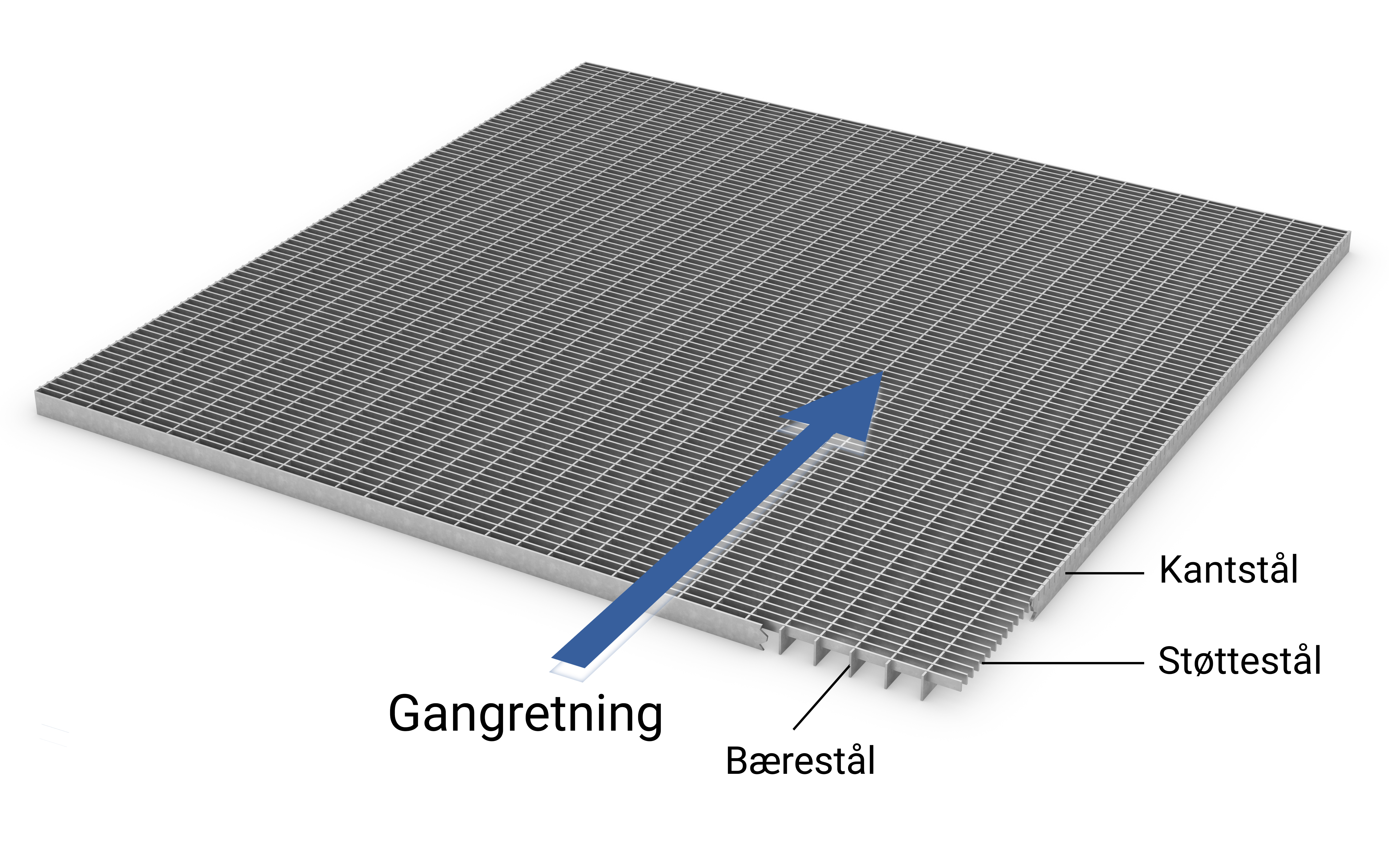

Gitterrist type A

Med entrériste type A skal bærestål placeres parallelt med gangretningen.

Maskevidder

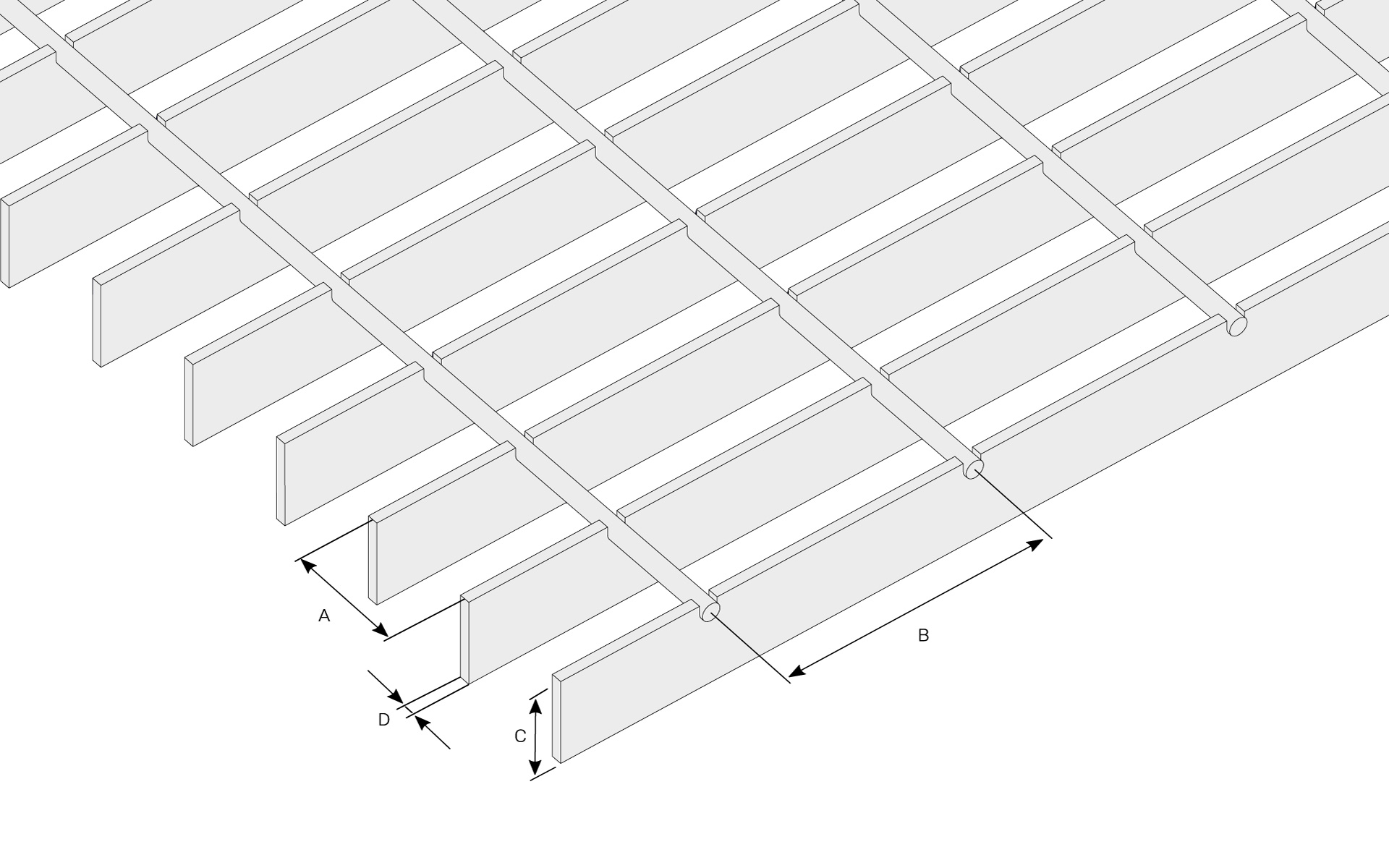

Vi har et bredt udvalg af forskellige maskevidder, hvad angår gitterriste. Hvad angår maskevidden, er disse mål angivet c/c. Det første mål står altid for c/c bærestang, og det andre mål står altid for c/c støttestang.

Gitterriste med grønmarkerede bærestålshøjder nedenfor er fabrikslagerført i ubeh. til hurtig levering.



Betegnelse Maskevidde c/c
AxB (mm)		 Bærestangstykkelse T (mm) Bærestålshøjder
C (mm)
B9 12 x 100 3 20, 25, 30, 35, 40
N4 17 x 50 2 20, 25, 30, 35, 40
N4 17 x 50 3 20, 25, 30, 35
N6 17 x 75 2 20, 25, 30
N9 17 x 100 3 20, 25, 30, 35, 40, 45, 50
D4 22 x 50 3 20, 25, 30, 35, 40, 45, 50
D4 22 x 50 4 30, 35, 40, 45, 50, 60
D4 22 x 50 5 20, 25, 30, 35, 40, 45, 50, 60
D6 22 x 75 2 25
D6 22 x 75 3 20
F4 25 x 50 3 20, 25, 30, 35, 40, 45, 50
F4 25 x 50 4 30, 35, 40, 45, 50, 60, 70, 80
F4 25 x 50 5 20, 25, 30, 35, 40, 45, 50, 60, 70, 80
H3 34 x 37 2 20, 25, 30, 35, 40
H3 34 x 37 3 20, 25, 30, 35, 40, 45, 50
H3 34 x 37 4 30, 35, 40 45, 50, 60, 70, 80
H3 34 x 37 5 20, 25, 30, 35, 40 45, 50, 60, 70, 80
H4 34 x 50 2 20, 25, 30, 35, 40
H4 34 x 50 3 20, 25, 30, 35, 40, 45, 50
H4 34 x 50 4 30, 35, 40, 45, 50, 60, 70, 80
H4 34 x 50 5 20, 25, 30, 35, 40, 45, 50, 60, 70, 80
H6 34 x 75 2 25, 30, 40
H6 34 x 75 3 20, 25, 30, 35, 40, 45, 50
H9 34 x 100 3 20, 25, 30, 35, 40, 45, 50
H9 34 x 100 4 30, 35, 40, 45, 50
H9 34 x 100 5 20, 25, 30, 35, 40, 45, 50, 60
J9 41 x 100 3 20, 25, 30, 35
J9 41 x 100 4 30, 35, 40, 45, 50, 60
J9 41 x 100 5 20, 25, 30, 35, 40, 45, 50, 60
I6 66 x 75 3 20, 25, 30
I4 68 x 50 2 20
I9 100 x 100 3 20, 25, 30

Gitterriste med grønmarkerede bærestålshøjder nedenfor er fabrikslagerført i ubeh. til hurtig levering.



Betegnelse Maskevidde c/c
AxB (mm)		 Bærestangstykkelse T (mm) Bærestålshøjder
C (mm)
N9-T 17 x 100 3 25, 30, 35, 40
H4-T 33 x 50 2 25
H4-T 33 x 50 3 25, 30, 35, 40, 45, 50
H4-T 33 x 50 4 30, 35, 40, 45, 50, 60, 80
H4-T 33 x 50 5 25, 30, 35, 40, 45, 50, 60
F4-T 25 x 50 3 25, 30, 35, 40, 45, 50
F4-T 25 x 50 4 30, 35, 40, 45, 50, 60
F4-T 25 x 50 5 25, 30, 35, 40, 45, 50, 60
H9-T 33 x 100 3 25, 30, 35, 40, 45, 50
H9-T 33 x 100 4 30, 35, 40, 45, 50
H9-T 33 x 100 5 25, 30, 35, 40, 45, 50, 60
J9-T 41 x 100 3 25, 30, 35, 40, 45, 50
J9-T 41 x 100 4 30, 35, 40, 45, 50, 60
J9-T 41 x 100 5 20, 25, 30, 35, 40, 45, 50, 60
HN9-T 35 x 100 3 25, 30, 35, 40, 45, 50
HN9-T 35 x 100 4 25, 30, 35, 40, 45, 50
JN9-T 41 x 100 3 25, 30, 35, 40
JN9-T 41 x 100 5 25, 30, 35, 40, 45, 50, 60
BetegnelseMaskevidde c/c
AxB (mm)		Bærestangstykkelse T (mm)Bærestangshøjder
C (mm)
A22x2222 x 22220, 25, 30, 40, 50
A33x1133 x 11220, 25, 30, 40, 50

Byggemål ved hele masker

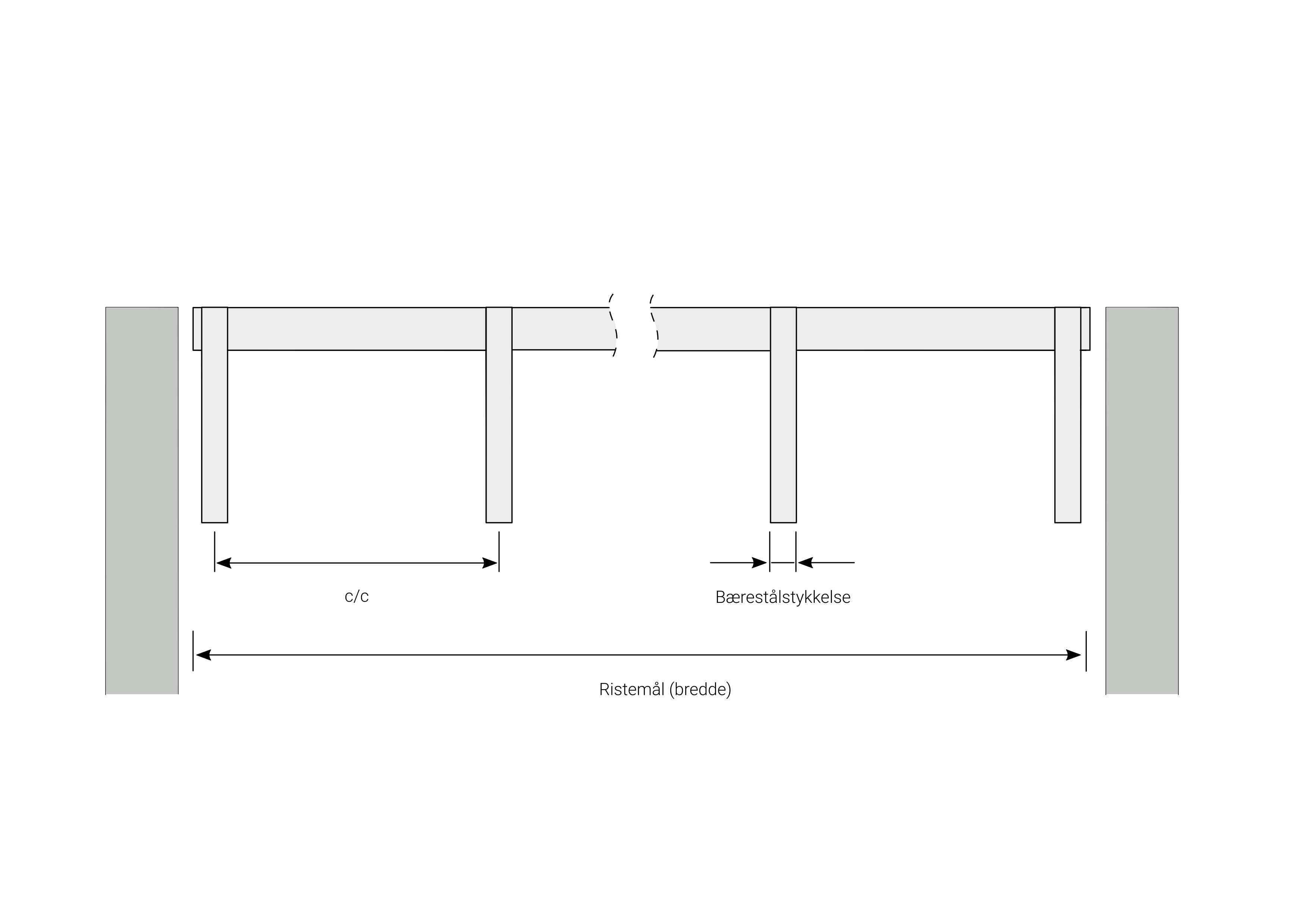

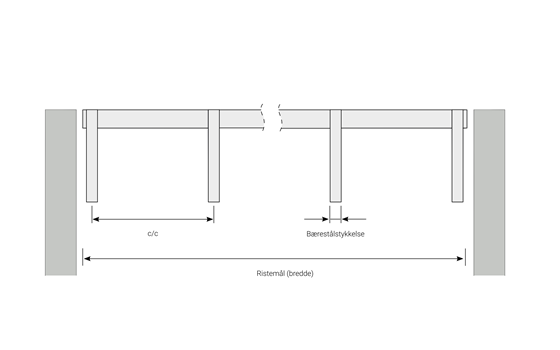

I følgende tabel fremgår det, i hvilke byggemål risten fås (hele masker). Markerede mål angiver standardbredder.

H gælder
også for Rf.
c/c 33
(mm)		 H gælder
også for Rf.
c/c 34
(mm)		 F

c/c 25
(mm)		 D

c/c 22
(mm)		 N

c/c 16
(mm)		 N

c/c 17
(mm)		 B

c/c 12
(mm)		 I4 20/2

c/c 68
(mm)		 J

c/c 41
(mm)		 JN9-T

c/c 41
(mm)		 HN9-T

c/c 35
(mm)
1000 1000 1000 1000 1000 1000 700 969 1000 1000 1000
966 965 973 972 982 983 685 898 957 955 961
933 931 949 950 966 966 672 830 914 915 926
900 897 923 928 >949 949 659 761 872 874 890
867 862 898 906 933 931 646 692 830 832 855
834 828 873 884 916 914 633 624 788 791 820
801 794 849 862 900 897 620 554 745 750 785
768 760 825 840 883 880 608 487 700 709 750
734 725 799 818 867 863 596 420 662 668 714
700 691 774 797 850 846 584 350 621 626 679
668 657 750 775 834 829 571 282 580 585 644
635 623 725 753 817 811 559 213 540 544 608
602 588 700 731 801 794 547 143 500 503 573
568 554 674 709 784 777 535 75 456 462 538
534 520 650 687 768 760 522   416 421 503
500 486 625 665 751 743 511   375 380 467
469 451 600 643 734 726 500   334 338 432
436 417 575 621 718 709 485   293 297 397
403 383 550 599 700 691 473   252 256 362
370 348 526 577 683 674 460   211 215 326
337 314 500 555 665 657 448   171 174 291
304 280 475 533 649 640 436   130 132 256
271 246 451 511 632 623 424   89 91 221
238 211 426 490 616 606 411   48 50 185
205 177 401 468 600 589 399       150
171 143 377 446 583 571 387       115
139 109 352 424 568 554 374       80
106 74 327 402 550 537 362       44
73 40 302 380 534 520 350
40   278 358 518 503 338
    253 336 500 486 326
    228 314 483 469 313
    204 292 465 452 301
    179 270 449 434 289
    154 248 433 417 276
    130 226 416 400 264
    105 204 400 383 252
    81 182 383 366 240
    56 160 367 349 228
    32 139 351 332 215
      117 334 314 203
      95 318 297 191
      73 302 280 178
      51 285 263 166
      29 269 246 154
        252 229 142
        236 212 130
        220 194 117
        203 177 105
        187 160 93
        171 143 80
        154 126 68
        137 109 56
        122 92 44
        105 74 31
        89 57 19
        72 40
        56 23
        40


Åbningsareal

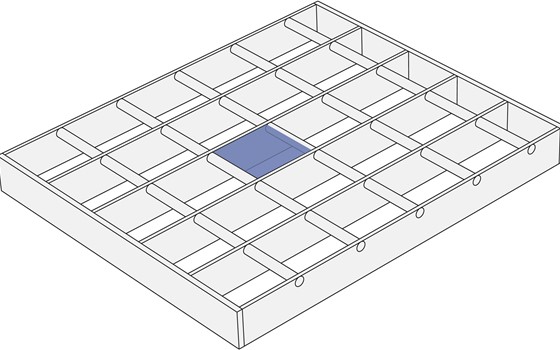

Med åbningsareal mener vi det frie mål, der er i gitterristen. En oplysning, som ofte forekommer ved problemer vedrørende lysgennemtrængeligehed.

BetegnelseMaskeviddeBærestang dim.Støttestang dim.Åbningsareal %
B912 x 10036,568,9
N417 x 502577,8
N417 x 5036,568,7
N617 x 752482,6
N917 x 1003577,3
D422 x 5036,573,2
D422 x 5046,568,6
D422 x 5056,564,0
F425 x 5036,574,7
F425 x 5046,570,6
F425 x 5056,566,5
H334 x 372483,2
H334 x 373480,2
H333 x 3746,570,1
H333 x 3756,567,0
H434 x 502583,8
H433 x 503580,7
H433 x 5046,574,6
H433 x 5056,571,5
H634 x 752488,4
H634 x 753583,7
H933 x 10036,584,2
H933 x 10046,581,1
H933 x 10056,578,0
J941 x 10036,586,0
J941 x 10046,583,5
J941 x 10056,581,0
I666 x 753588,2
I9100 x 10036,590,2
BetegnelseMaskeviddeBærestang dim.Støttestang dim.Åbningsareal %
N9-T16 x 1003577,3
H4-T33 x 502583,8
H4-T33 x 503580,7
H4-T33 x 5046,574,6
H4-T33 x 5056,571,5
F4-T25 x 5036,574,7
F4-T25 x 5046,570,6
F4-T25 x 5056,566,5
H9-T33 x 10036,584,2
H9-T33 x 10046,581,1
H9-T33 x 10056,578,0
J9-T41 x 10036,586,0
J9-T41 x 10046,583,5
J9-T41 x 10056,581,0
HN9-T35 x 10036,570,8
HN9-T35 x 10056,565,0
JN9-T41 x 10036,569,2
JN9-T41 x 10056,564,2
BetegnelseMaskeviddeBærestang dim.Støttestang dim.Åbningsareal %
A22x2222 x 222282,0
A33x1133 x 112276,0

Tolerancer Mål

Længde- & breddemål

Vores produktion tager udgangspunkt i fastsatte tolerancer med hensyn til længde-& breddemål. Tolerancen er sat til +0 / -4 mm.

Maks. længde på støttestangsender

Støttestangsender må have et udstik på maksimalt 2 mm.

Bærestålsbøjning

Maksimal bærestålsbøjning er baseret på retning.

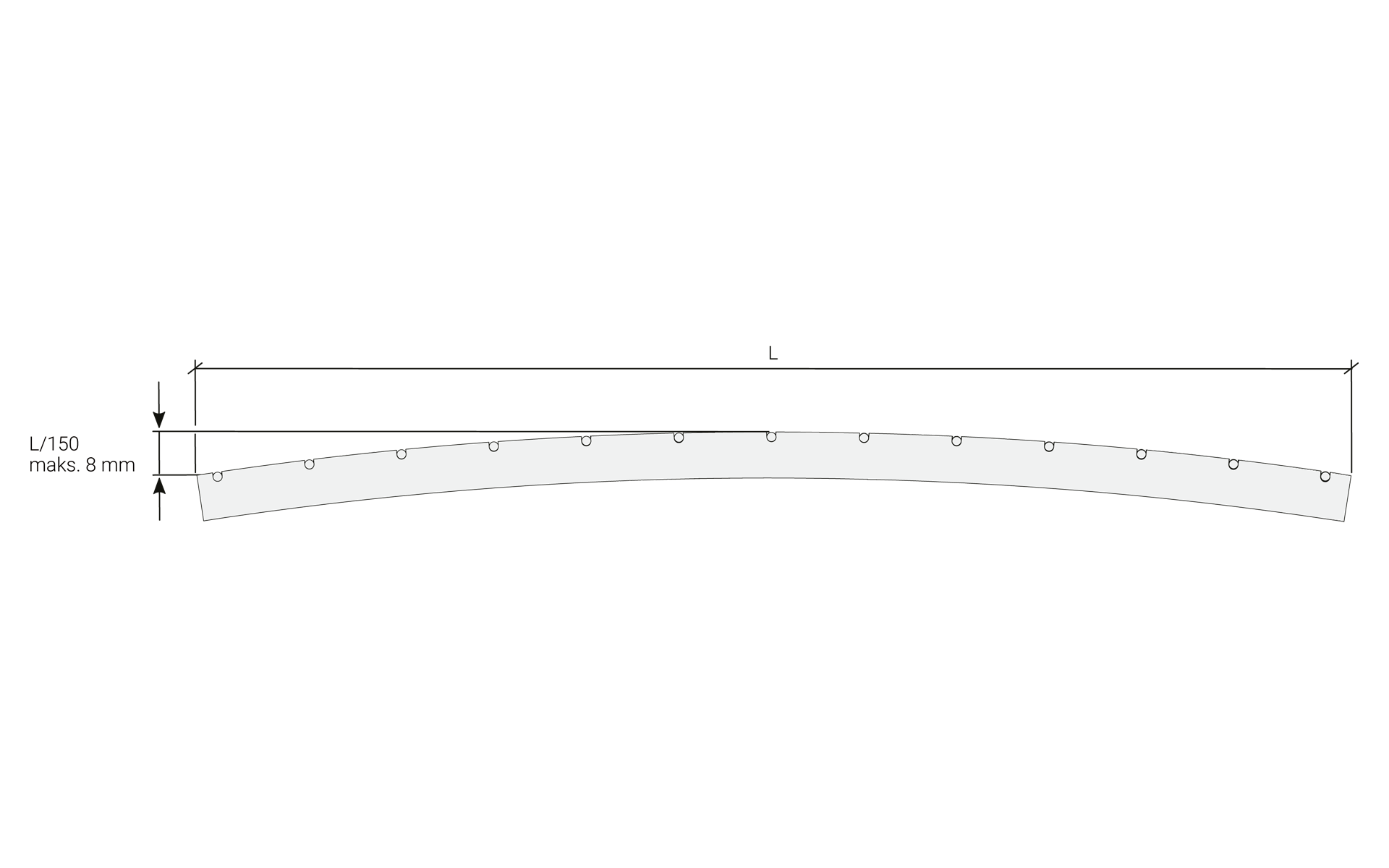

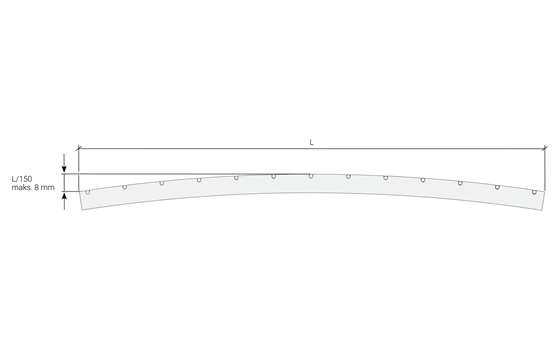

For opadgående bærestålsbøjning gælder længde delt med 150 (L/150) og mindre end 8 mm.

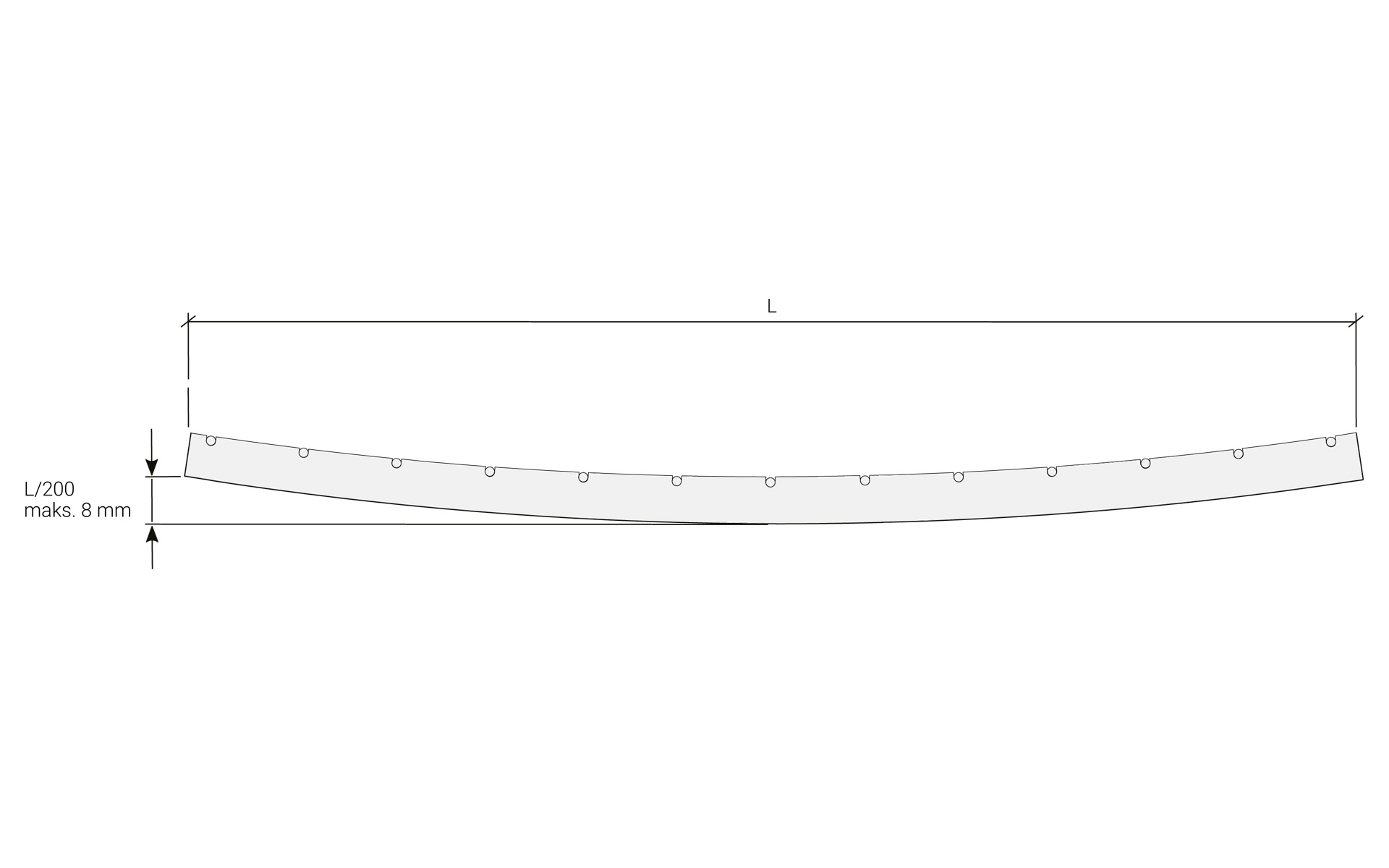

For nedadgående bærestålsbøjning gælder længde delt med 200 (L/200) og mindre end 8 mm.

Støttestangsinddeling

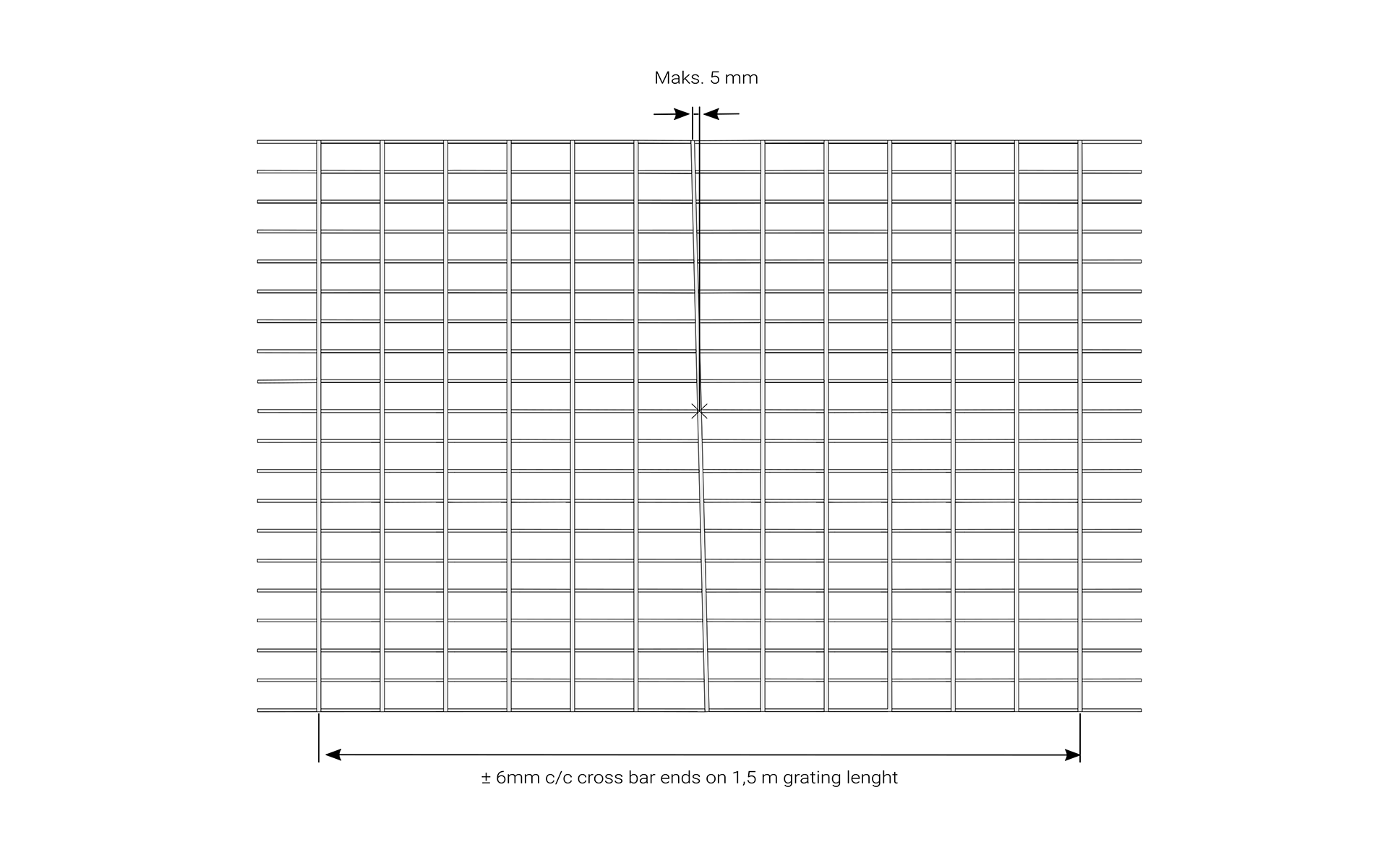

Vores produktion tager udgangspunkt i fastsatte tolerancer med hensyn til støttestangsinddeling. Støttestængernes placering følger en given maskevidde med tolerancer som vist på skitsen.

Kuglekrav

Hvis jeres aktuelle omgivelser er omfattet af EU's Maskindirektiv 14122-2, skal valget af gitterrist træffes ud fra en risikovurdering.

Følgende krav gælder:

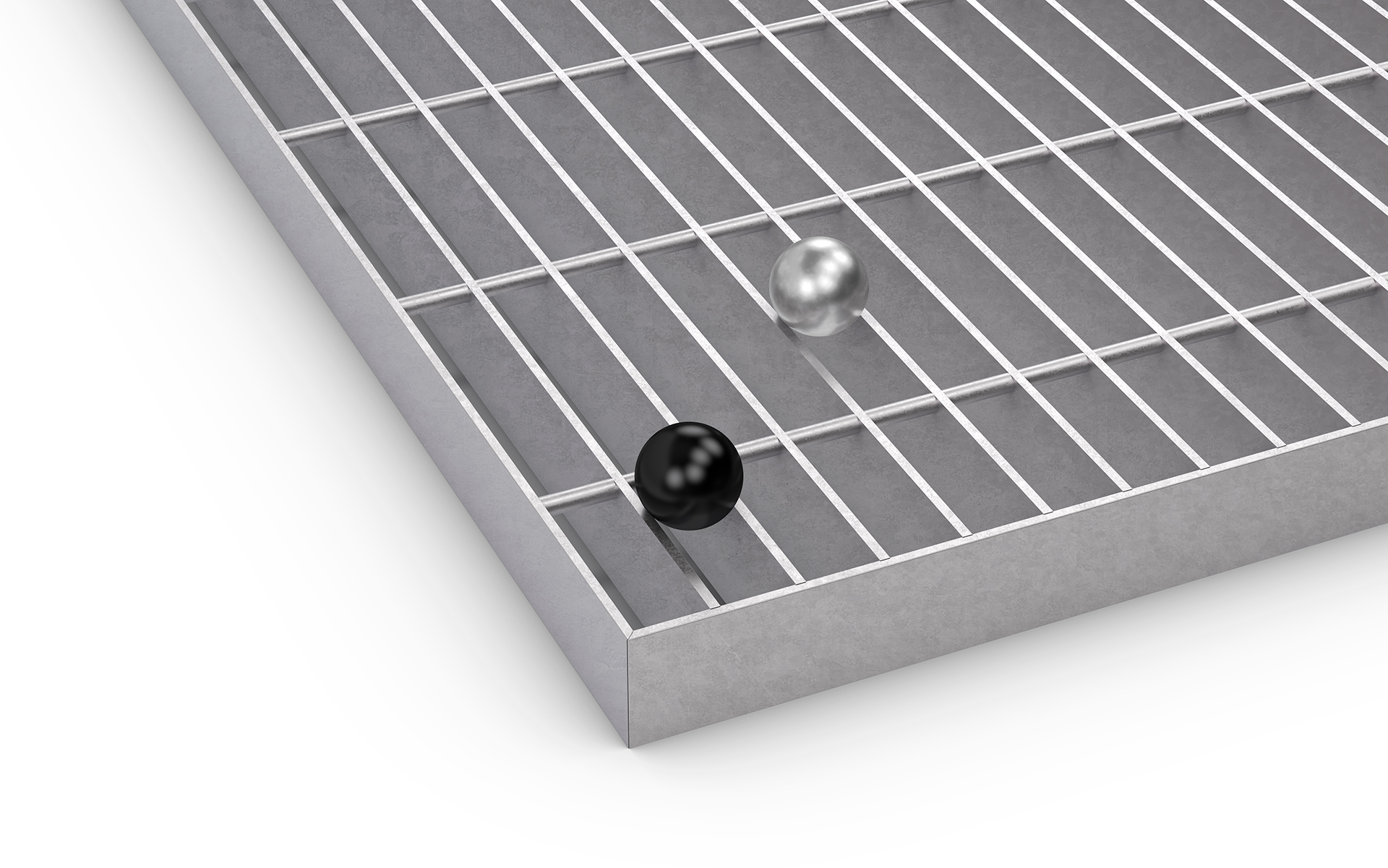

  • I gitterriste på arbejdsplatforme eller gangbroer skal de maksimale åbninger være, således at en kugle med en diameter på 35 mm ikke kan falde igennem.
  • I gitterriste oven over et sted, hvor personer arbejder, skal de maksimale åbninger i modsætning til en tilfældig passage være, således at en kugle med en diameter på 20 mm ikke kan falde igennem.

Det almindeligste valg af rist, som opfylder kuglekravet på 20 mm, er N6; men også B9, N6, N9, D4, D6, HN9-T, A22x22 eller A33x11 lever op til kravet om en åbning med maks. 20 mm.

De almindeligste og prisvenligste  valg for at leve op til dette kuglekrav er enten H3 eller H6; men en 35 mm stor kugle passerer heller ikke følgende maskevidder: B9, N4, N6, N9, D4, D6, F4, H3, H6, H9, HN9-T, A22x22 eller A33x11.

Fastgørelse

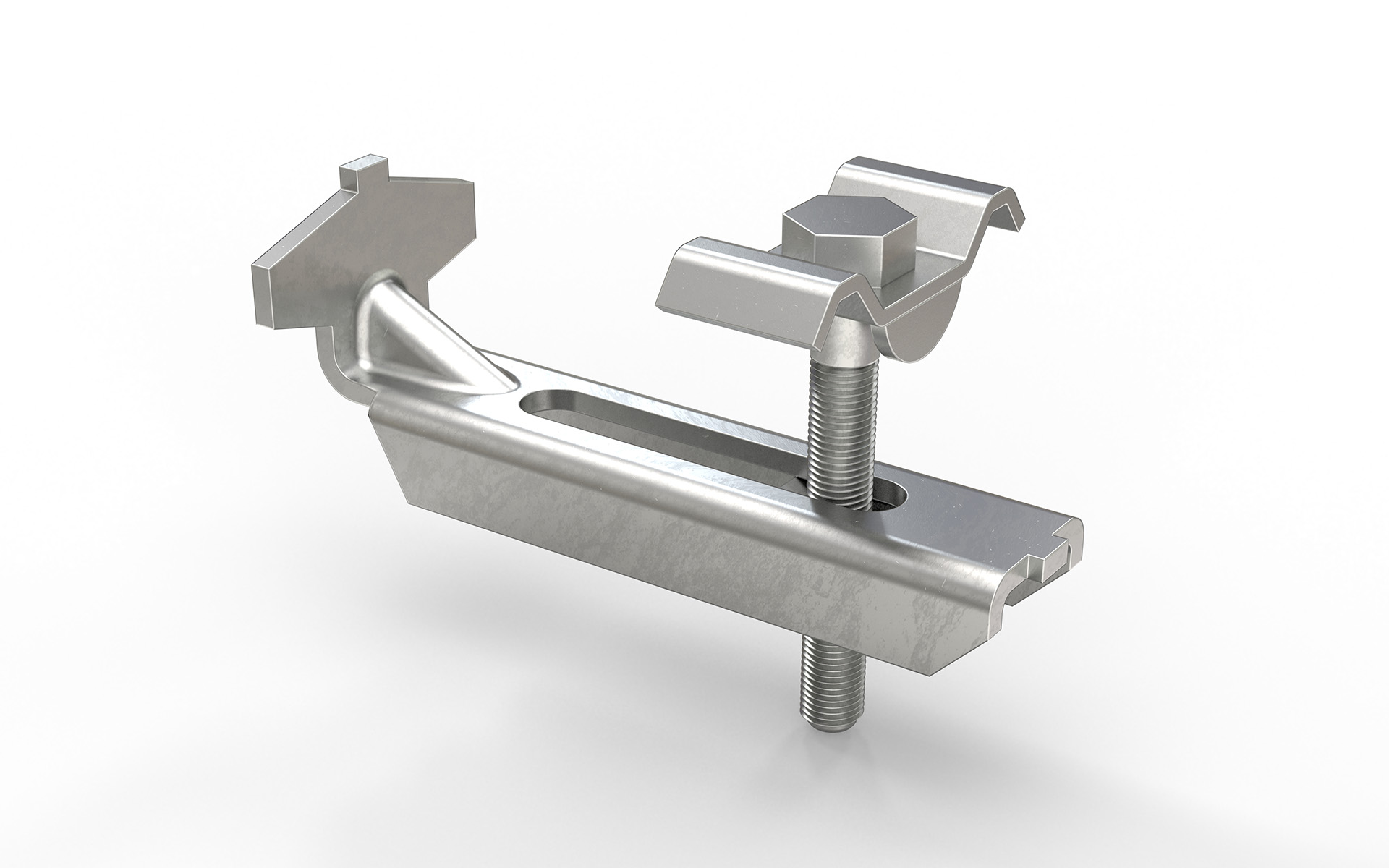

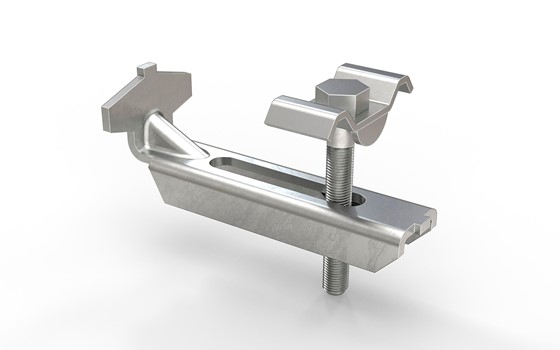

Til fastgørelse af gitterristen tilbyder vi en række forskellige fastgørelseselementer. Dels komplette fastgørelsesbeslag bestående af overdel, underdel, bolt og møtrik eller overdel og fastgørelsesskrue. Til gitterriste til tung køretøjstrafik tilbyder vi også påsvejsede monteringsøjer i bunden af gitterristens maske.

Opmærkning

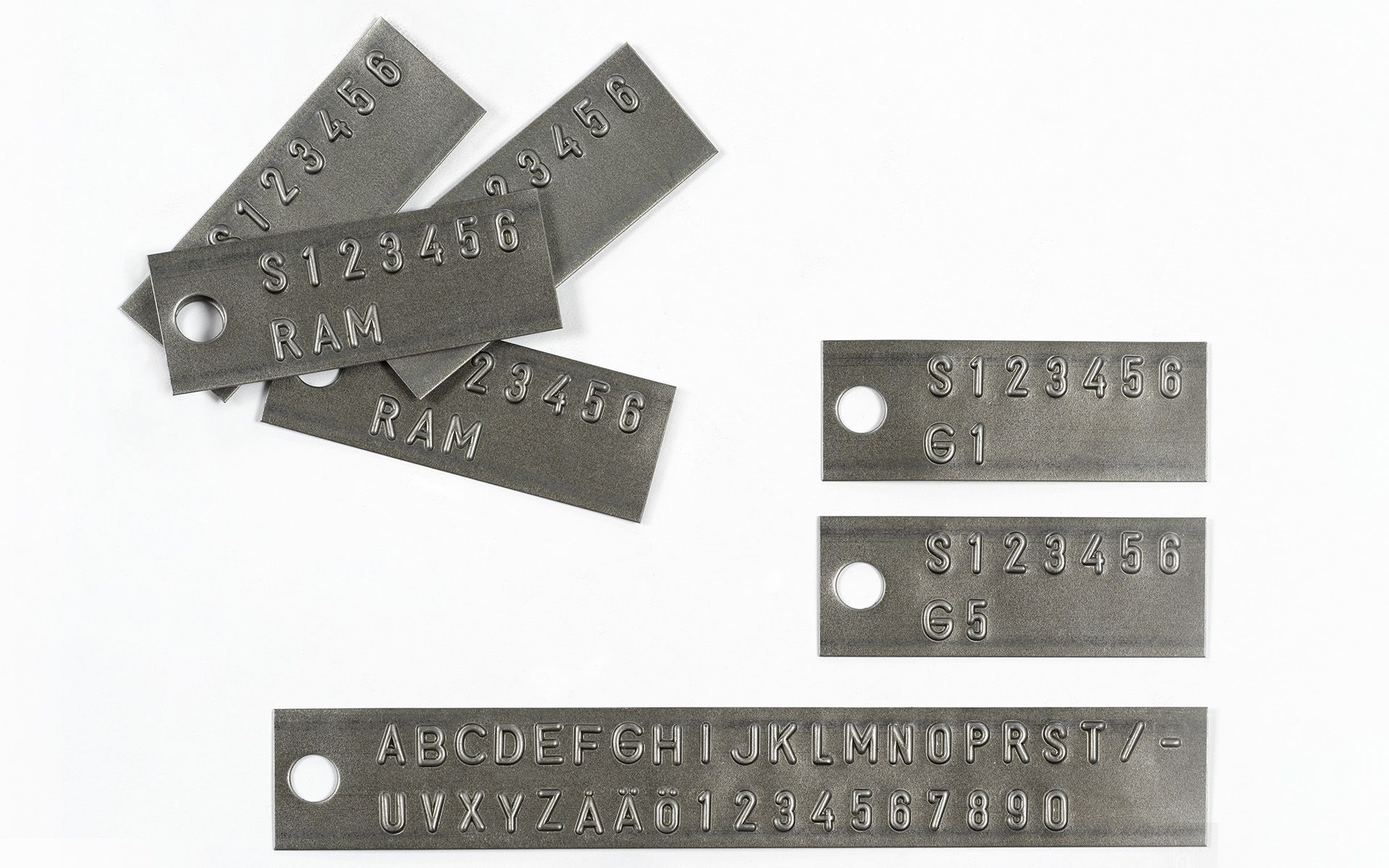

Hver rist kan forsynes med en slidstærk mærkebrik med tydelig angivelse af udlægningsretningen, så monteringsarbejdet bliver lettere. Bruges oftest ved lidt større projekter.

Overfladebehandling

Varmforzinkning

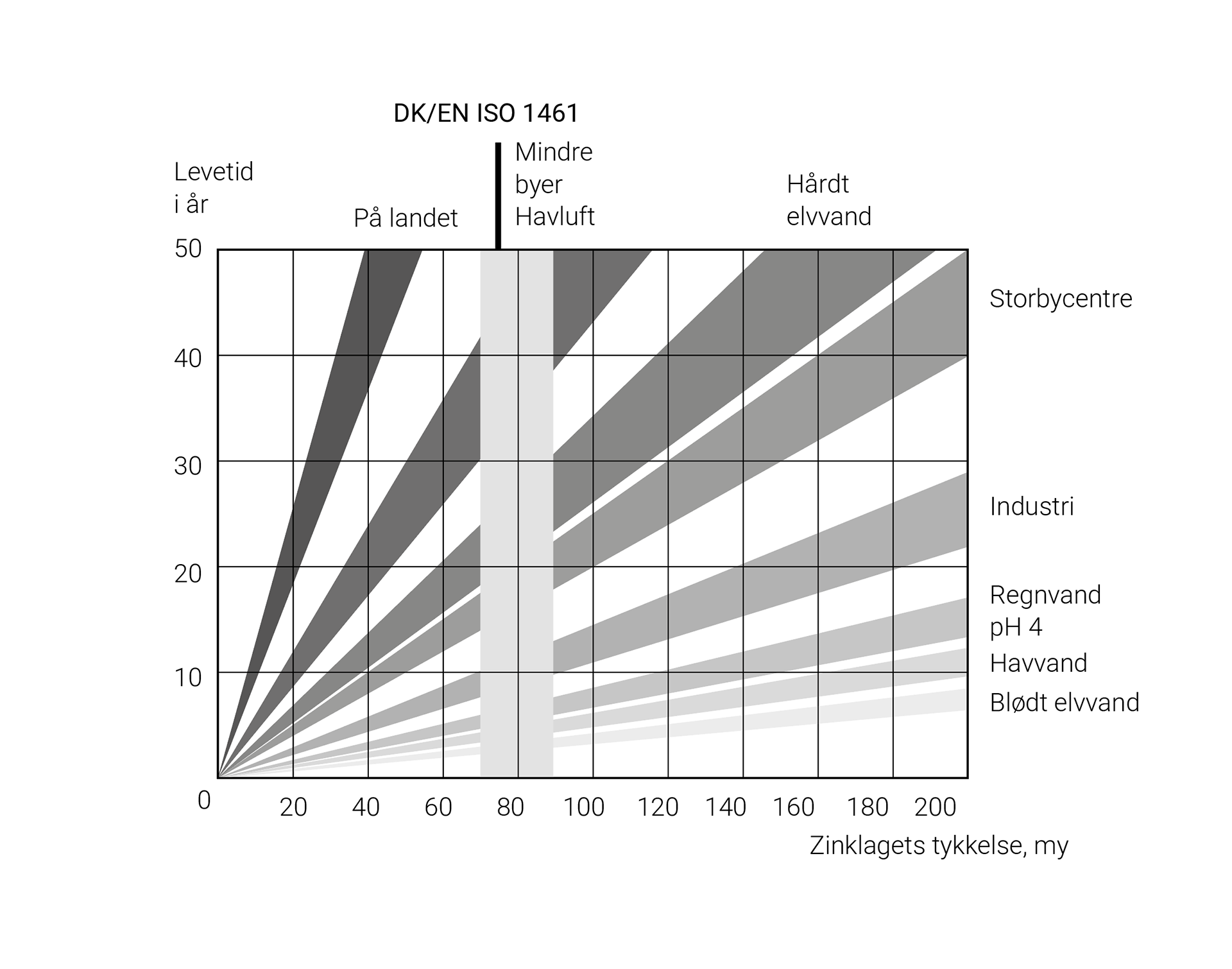

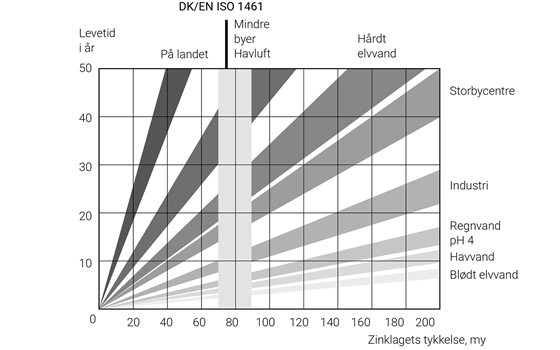

Diagrammet viser middellevetiden for zinklag i forskellig tykkelse i bestemte miljøer.

Behandling af rustfrit

Den rustfrie gitterrist bejdses for at genoprette materialet efter svejsning.

Behandling af aluminium

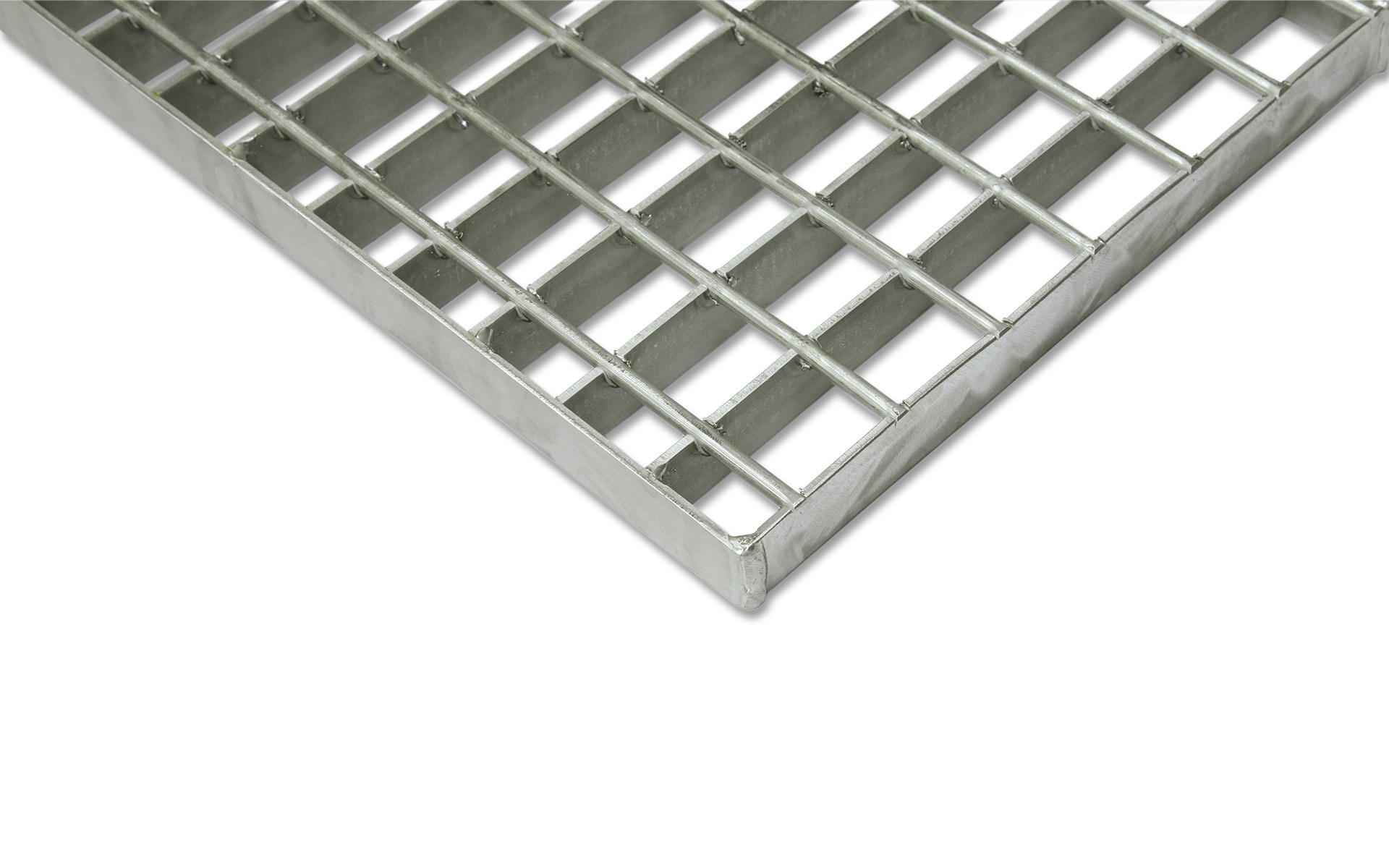

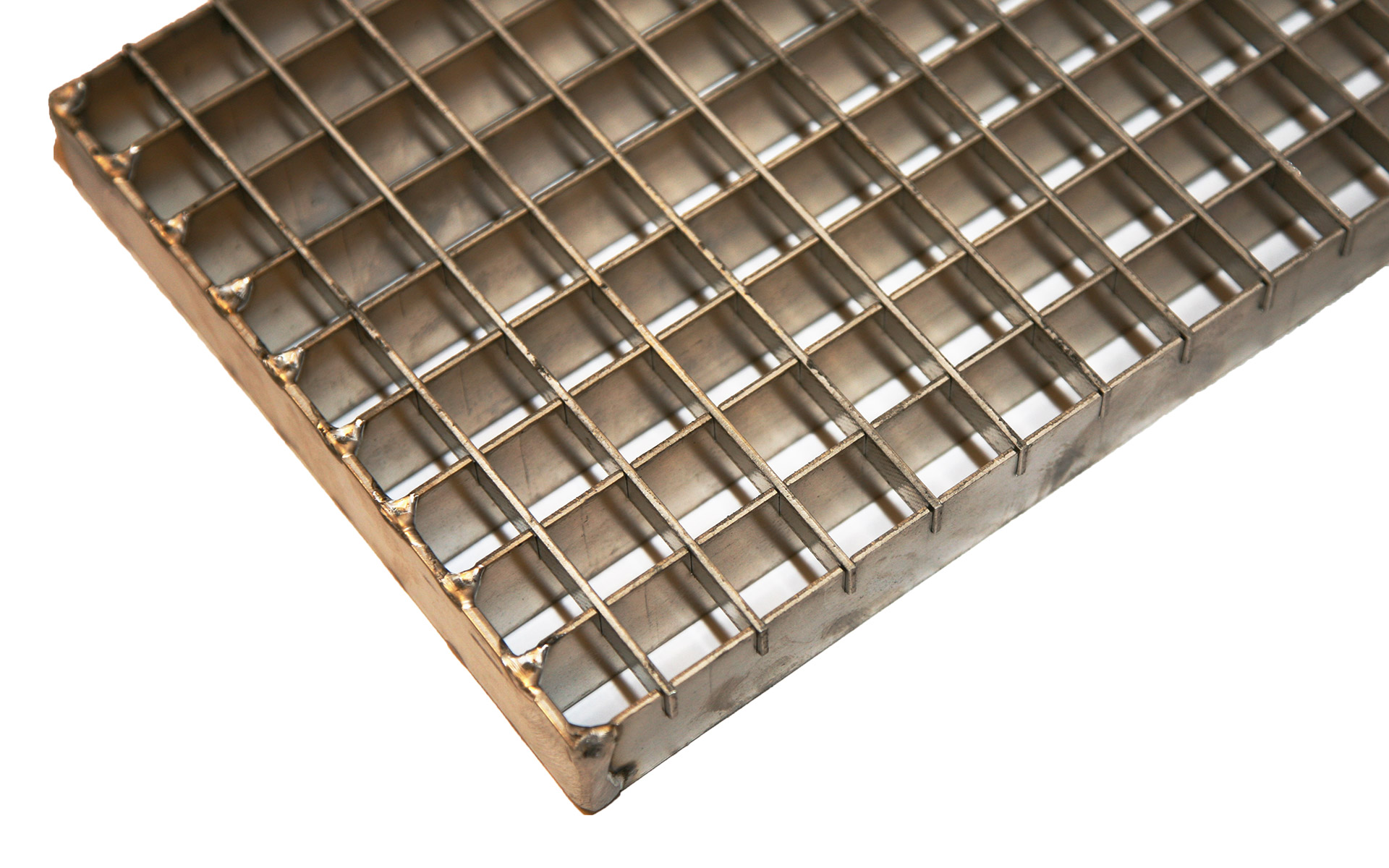

Gitterrist af aluminium bejdses for at opnå en god overfladefinish.

Video om montering af indstøbningsrammer til Z-profiler

Belastningstabeller

I vores belastningstabeller finder du forudsætningerne for samtlige af vores gitterristtyper og en række forskellige belastningstilfælde. Beregningerne er lavet i henhold til Eurokode. De givne trykoverflader samt belastningsværdien er beskrevet. Vores belastningstabeller finder du nedenfor, under Dokumentation.

Vægt gitterrist

Se dokumentationen nedenfor om information om vægten af vores gangriste, køreriste samt gitterriste i helformat.

Hvad skal jeg tænke på før projektering af gitterriste?

Bestem, om gitterristen skal defineres som gangrist eller kørerist. Er der behov for øget skridsikring? Tænk på, hvilken maskevidde der passer bedst til det planlagte anvendelsesområde. Glem ikke at bestille fastgørelseselementer, hvis gitterristen skal forankres. Får du brug for indstøbningsrammer?

Vi hjælper dig gerne med din projektering af gitterriste –  kontakt os.
