Projektering

Spindeltrapper

Det billigste og nemmeste er at overlade hele projekteringen til os. Vor tegnestue har stor erfaring i projektering og dimensionering af ligeløbstrapper, så de overholder gældende danske regler. Send en opstalt og plantegning til os, og vi klarer resten.

Efter ordre dimensionerer og tegner vi trappen op. Alt hvad du behøver at gøre er at kontrollere målene og godkende tegningen, inden produktionen påbegyndes.



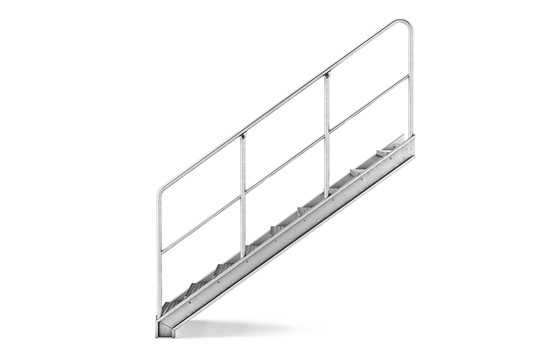

Trapper i ét løb

Enkeltløbstrapper er trapper, der spænder fra nogle trin til en hel trappe op til en etageadskillelse med repos. Trappen vender ikke med vendeplatform.

Forskellige varianter til tilslutning til repos

Enkeltløbstrappe

Det øverste trin en trinhøjde ned fra eksisterende repos.

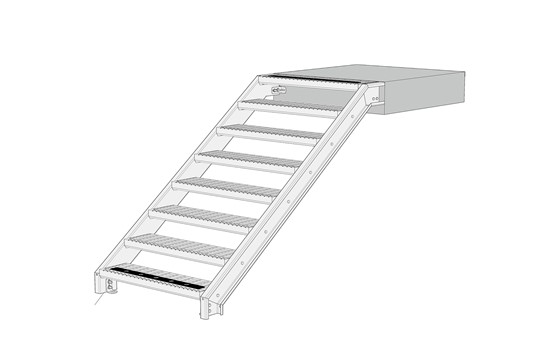

Enkeltløbstrappe

Det øverste trin i niveau med eksisterende repos.

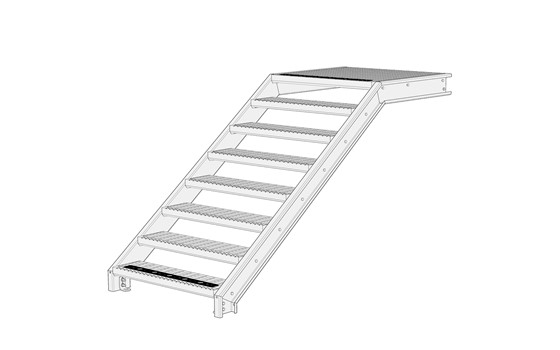

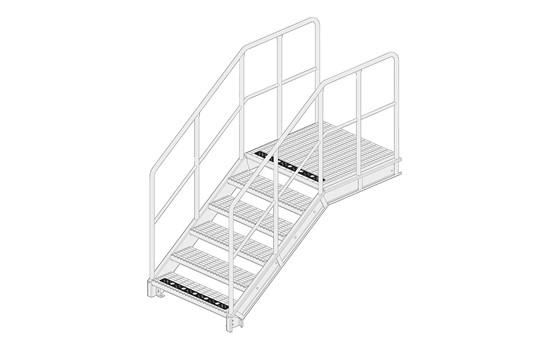

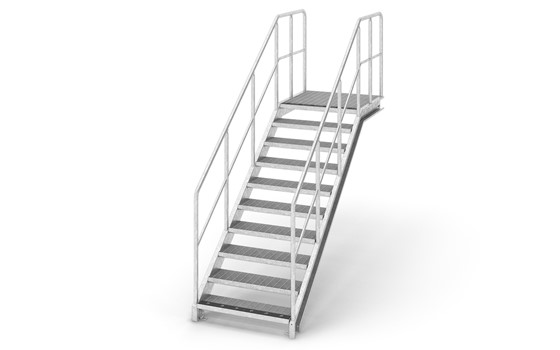

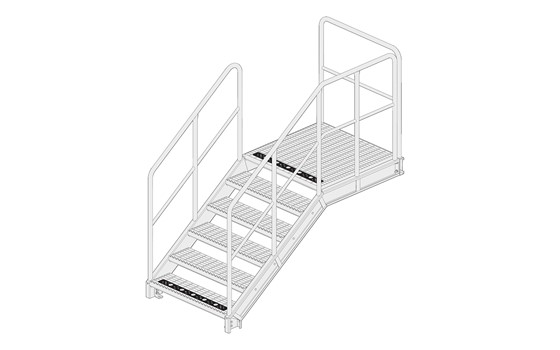

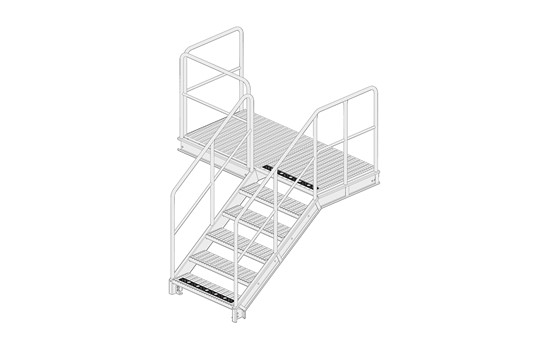

Enkeltløbstrappe

Trappe med repos foroven.

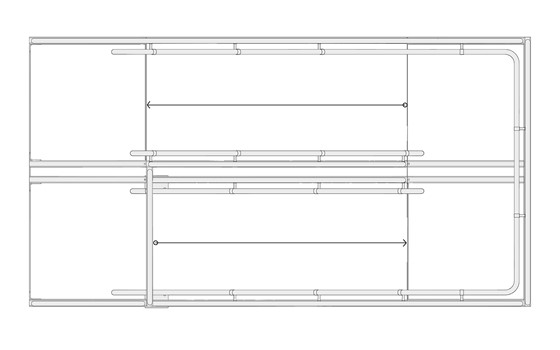

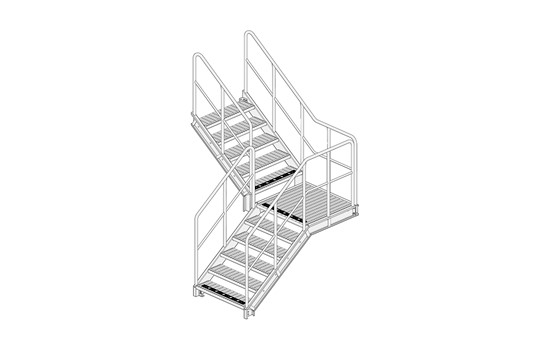

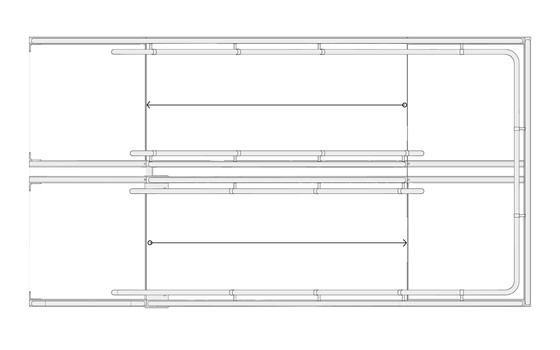

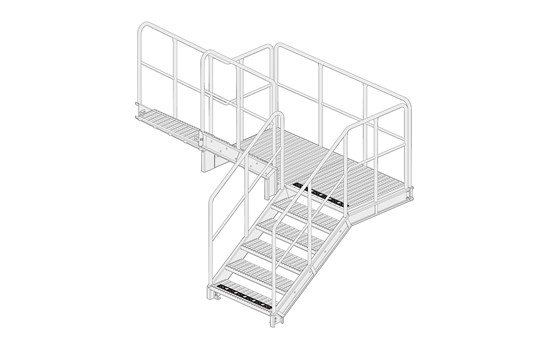

Flerløbstrapper

Flerløbstrapper er trapper, som bindes sammen med vendeplatforme. På den måde kan trapperne gøres meget høje.

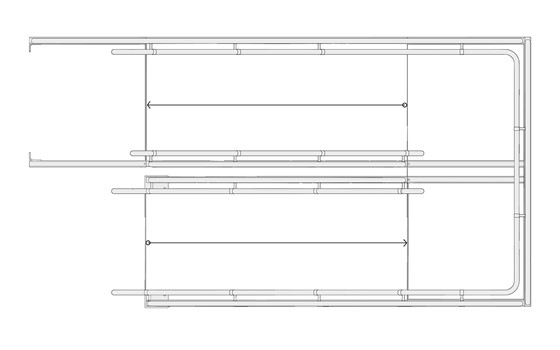

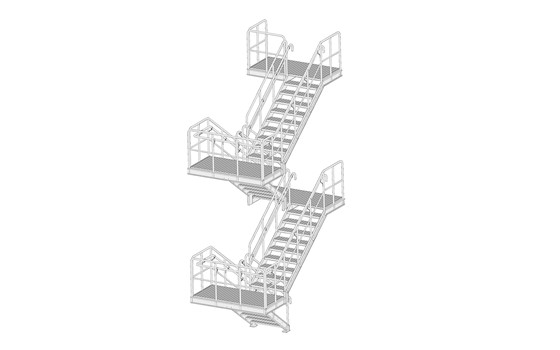

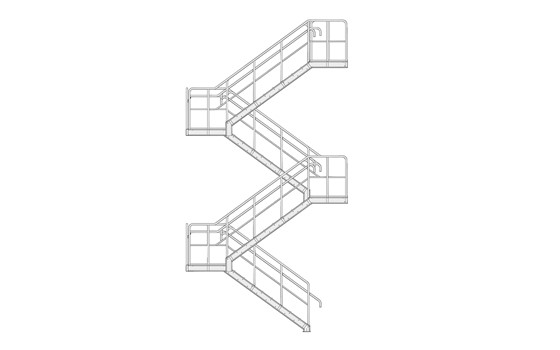

Eksempel på flerløbstrapper

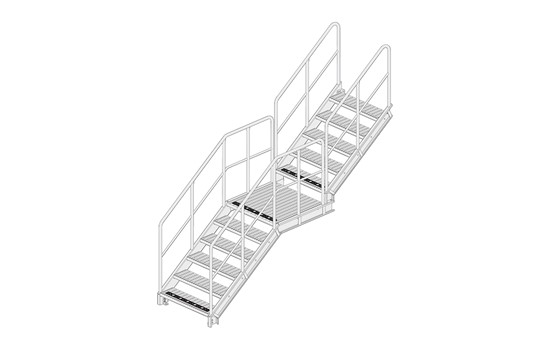

Flerløbstrappe

Flerløbstrappe


Hældning/trinhøjde (stigning) - og trindybde (grund)

For at en trappe skal være god at færdes på kræves et vist forhold mellem grund (trindybde), stigning og hældning. Et godt råd er: 2 stigninger + 1 grund = ca. 630 mm (Min. 600 til maks. 660 mm). Desuden bør tilstræbes, at trappens hældning ligger mellem 30° og 45°.

Af tabellen fremgår velegnet trinhøjde og trinbredde for en vis trappehældning.

Trappe- hældning Bekvem stigning Weland stand. trindybde* Forholdet ** udlægn./ trappehøjde

60°
57°
55°
52°
50°
47°
45°
42°
40°
37°
35°
32°
30°

240
230-240
230
220-230
220
210-220
210
200-210
200
190
180-190
175
170

130-160
160
160-200
160-200
200
200
200-230
230
230-260
260
260-300
300
300

0,58
0,65
0,70
0,78
0,84
0,93
1,00
1,11
1,19
1,33
1,43
1,60
1,73

* Husk ved standard trindybde at sikre et passende overlap (f.eks. ved ønsket grund 280 mm anvendes standardtrin 300 mm).

** Hvis trappehældningen ikke er kendt, men derimod udlægningen, kan du dividere udlægningen (L) med højden (H) og ved hjælp af tallet t.h. i tabellen finde trappens hældning.

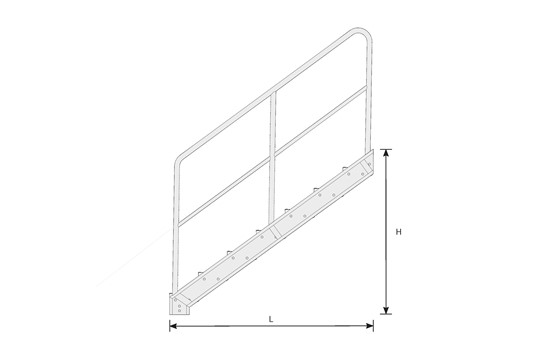

Trappehøjde og hældningEksempel:
Udlægning (L) = 3,5 meter
Trappehøjde (H) = 2,5 meter

 L
 H

 =

3,5
2,5

 =

 1,4 hvilket giver
trappevinklen 35°

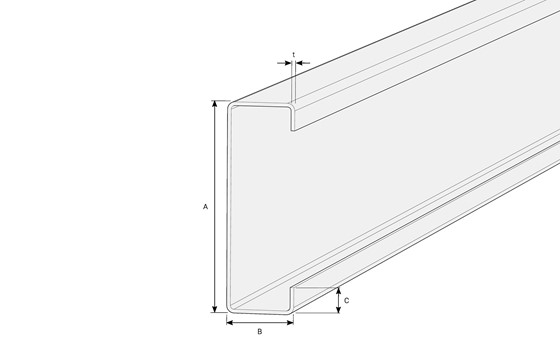

Dimensioner vangeprofil WUC

WUC-profiler fremstilles af 3, 4 eller 5 mm plader i 120 og 170 mm.
Kontakt Weland ved spørgsmål om lastkategori.

Værdier for WUC-profil iht. tabel
Beskrivelse A
(mm)
B
(mm)
C
(mm)
t
(mm)
Modstandsmoment
W i cm³
Vægt
(kg/mtr)
WUC 120/3 120 55 22 3 28,1 6,5
WUC 170/3 170 55 25 3 46,1 7,8
WUC 170/4 170 55 25 4 59,0 10,4
WUC 170/5 170 55 25 5 70,6 12,9
WUC 200/5 200 55 25 5 89,3 14,1

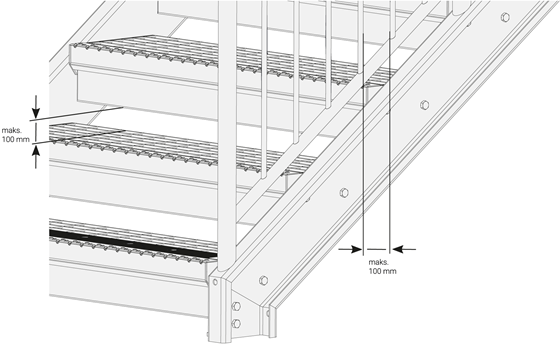

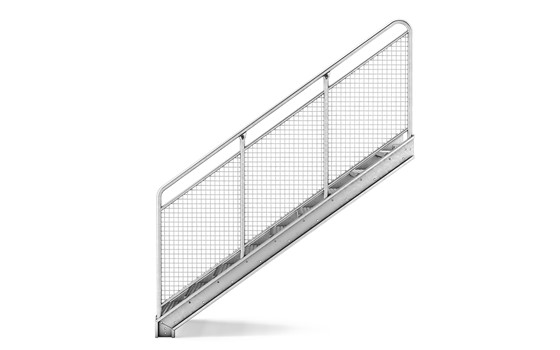

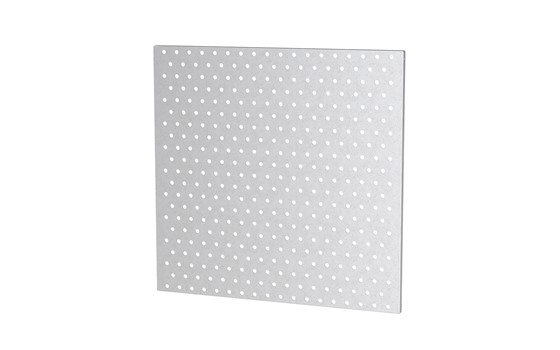

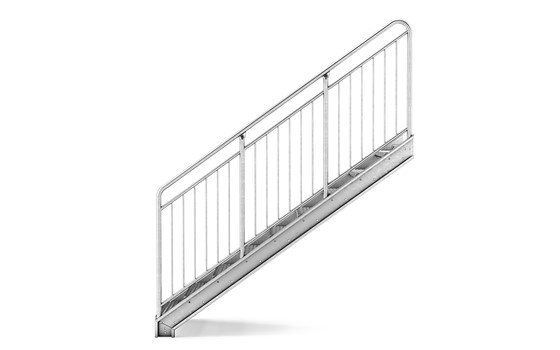

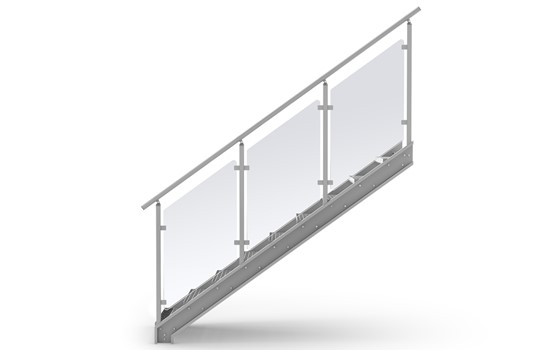

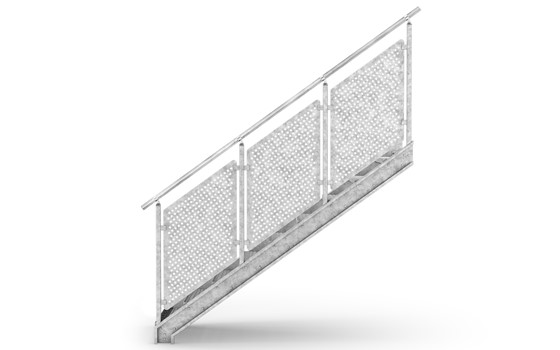

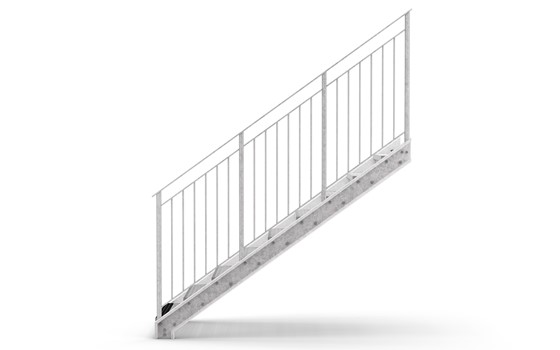

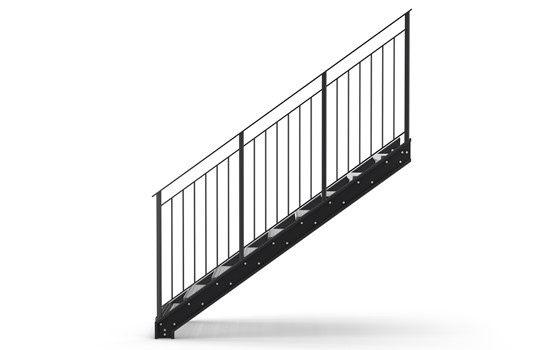

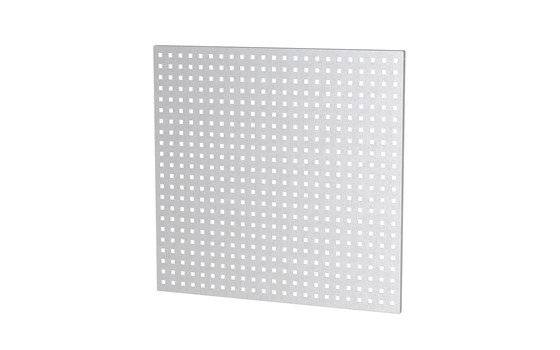

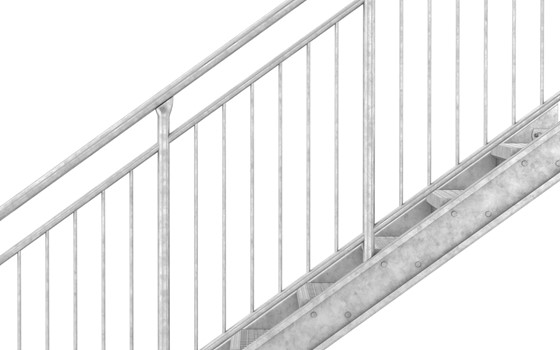

Børnesikring

Ved børnesikkert gelænder menes, at børn ikke kan klatre i det eller komme i klemme i det.



Mål

Trappetrin med en længde på op til 900 mm har en gavl med en højde på 60 mm. Længder på 1000 mm og derover har 70 mm gavl. Dette gælder for alle typer trin.

Trin, gitterriste

Gavl, trappetrin

Gavlmål (anbefalet hulboring som ”A”).

Trin, gitterriste

Vange, anbefalet hulboring

Huldimension Ø 14 mm til M12 bolte.

Vognstykke, trin i gitterrist



TH6

Trin i gitterrist med maskevidde c/c 33 x 75 mm. Varmforzinket udførelse.

Format B x D (mm) Lagerførte Art.nr. Vægt (kg/stk)
400 x 130 Fabrik 14204131 1,9
400 x 160 Fabrik 14204161 2,2
500 x 130 Fabrik 14205131 2,2
500 x 160 Fabrik 14205161 2,6
500 x 200 Fabrik 14205201 3,1
600 x 130 Fabrik 14206131 2,6
600 x 160 Fabrik 14206161 3,1
600 x 200 Fabrik 14206201 3,6
600 x 230 Fabrik 14206231 4,1
600 x 260 Fabrik 14206261 4,6
700 x 130 Fabrik 14207131 3,4
700 x 160 Fabrik 14207161 4,0
700 x 200 Fabrik 14207201 4,7
700 x 230 Fabrik 14207231 5,3
700 x 260 Fabrik 14207261 5,9
800 x 130 Fabrik 14208131 3,8
800 x 160 Fabrik 14208161 4,5
800 x 200 Fabrik 14208201 5,2
800 x 230 Fabrik 14208231 5,9
800 x 260 Fabrik 14208261 6,6
800 x 300 Fabrik 14208301 7,3
900 x 200 Fabrik 14209201 5,8
900 x 230 Fabrik 14209231 6,6
900 x 260 Fabrik 14209261 7,3
900 x 300 Fabrik 14209301 8,0
1000 x 200 Fabrik 14210201 7,6
1000 x 230 Fabrik 14210231 8,5
1000 x 260 Fabrik 14210261 9,5
1000 x 300 Fabrik 14210301 10,6
1100 x 230 Fabrik 14211231 9,3
1100 x 260 Fabrik 14211261 10,4
1100 x 300 Fabrik 14211301 11,5
1200 x 230 Fabrik 14212231 10,0
1200 x 260 Fabrik 14212261 11,2
1200 x 300 Fabrik 14212301 12,4
1300 x 260 Fabrik 14213261 13,4
1300 x 300 Fabrik 14213301 14,9
1400 x 260 Fabrik 14214261 14,3
1400 x 300 Fabrik 14214301 16,0
1500 x 230 Fabrik 14215231 15,0
1500 x 260 Fabrik 14215261 16,9
1500 x 300 Fabrik 14215301 18,8
1600 x 300 Fabrik 14216301 20,0
1800 x 300 Fabrik 14218301 22,3

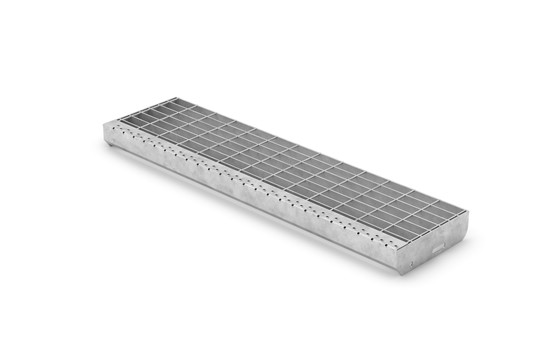

TH6-S

Trin i gitterrist med sikkerhedforkant og maskevidde c/c 33 x 75 mm. Varmforzinket udførelse.

Format B x D (mm) Lagerførte Art.nr. Vægt (kg/stk)
500 x 200 Fabrik 14305201 3,1
600 x 130 Fabrik 14306131 2,6
600 x 160 Fabrik 14306161 3,1
600 x 200 Fabrik 14306201 3,6
600 x 230 Fabrik 14306231 4,1
700 x 160 Fabrik 14307161 4,0
700 x 200 Fabrik 14307201 4,7
700 x 230 Fabrik 14307231 5,3
700 x 260 Fabrik 14307261 6,0
800 x 200 Fabrik 14308201 5,2
800 x 230 Fabrik 14308231 5,9
800 x 260 Fabrik 14308261 6,6
900 x 200 Fabrik 14309201 5,8
900 x 230 Fabrik 14309231 6,6
900 x 260 Fabrik 14309261 7,3
900 x 300 Fabrik 14309301 8,0
1000 x 200 Fabrik 14310201 7,6
1000 x 230 Fabrik 14310231 8,5
1000 x 260 Fabrik 14310261 9,5
1000 x 300 Fabrik 14310301 11,0
1100 x 260 Fabrik 14311261 10,4
1100 x 300 Fabrik 14311301 12,0
1200 x 260 Fabrik 14312261 11,2
1200 x 300 Fabrik 14312301 12,0
1300 x 300 Fabrik 14313301 15,0
1400 x 300 Fabrik 14314301 16,0
1500 x 300 Fabrik 14315301 19,0
1600 x 300 Fabrik 14316301 20,0
1800 x 300 Fabrik 14318301 22,3
Trin, gitterriste
ZoomIn


Mål på reposer

TH6 og TH6-S fås med standarddybden 500, 700 og 1000 mm i varmforzinket udførelse.

Repos, gitterriste

Måloplysninger reposgavle

Huldimension Ø 14 mm til M12 bolte.

Repos, gitterriste

Repos, gitterriste



Reposer TH6

Repos i gitterrist med maskevidde c/c 33 x 75 mm. Varmforzinket udførelse.

Format B x D (mm) Lagerførte Art.nr. Vægt (kg/stk)
500 x 500 Fabrik 14805051 5,9
500 x 700 Fabrik 14805071 8,0
500 x 1000 Fabrik 14805101 11,2
600 x 500 Fabrik 14806051 6,9
600 x 700 Fabrik 14806071 9,4
600 x 1000 Fabrik 14806101 13,1
700 x 500 Fabrik 14807051 9,2
700 x 700 Fabrik 14807071 12,4
700 x 1000 Fabrik 14807101 17,7
800 x 500 Fabrik 14808051 10,4
800 x 700 Fabrik 14808071 14,3
800 x 1000 Fabrik 14808101 20,0
900 x 500 Fabrik 14809051 11,7
900 x 700 Fabrik 14809071 15,9
900 x 1000 Fabrik 14809101 22,3
1000 x 500 Fabrik 14810051 15,0
1000 x 700 Fabrik 14810071 20,5
1000 x 1000 Fabrik 14810101 28,7
1100 x 500 Fabrik 14811051 16,5
1100 x 700 Fabrik 14811071 22,5
1100 x 1000 Fabrik 14811101 31,4
1200 x 500 Fabrik 14812051 17,9
1200 x 700 Fabrik 14812071 24,4
1200 x 1000 Fabrik 14812101 34,1
1300 x 500 Fabrik 14813051 21,7
1300 x 700 Fabrik 14813071 29,6
1300 x 1000 Fabrik 14813101 41,5
1400 x 500 Fabrik 14814051 23,3
1400 x 700 Fabrik 14814071 31,8
1400 x 1000 Fabrik 14814101 44,6
1500 x 500 Fabrik 14815051 27,7
1500 x 700 Fabrik 14815071 37,9
1500 x 1000 Fabrik 14815101 53,2
1600 x 500 Fabrik 14816051 29,7
1600 x 700 Fabrik 14816071 40,7
1600 x 1000 Fabrik 14816101 57,2
1800 x 1000 Fabrik 14818101 61,2


Reposer TH6-S

Repos i gitterrist med sikkerhedsforkant og maskevidde c/c 33 x 75 mm.Varmforzinket udførelse.

Format B x D (mm) Lagerførte Art.nr. Vægt (kg/stk)
500 x 500 Fabrik 14905051 5,9
500 x 700 Fabrik 14905071 8,0
500 x 1000 Fabrik 14905101 11,2
600 x 500 Fabrik 14906051 6,9
600 x 700 Fabrik 14906071 9,4
600 x 1000 Fabrik 14906101 13,1
700 x 500 Fabrik 14907051 9,2
700 x 700 Fabrik 14907071 12,4
700 x 1000 Fabrik 14907101 17,7
800 x 500 Fabrik 14908051 10,4
800 x 700 Fabrik 14908071 14,3
800 x 1000 Fabrik 14908101 20,0
900 x 500 Fabrik 14909051 11,7
900 x 700 Fabrik 14909071 15,9
900 x 1000 Fabrik 14909101 22,3
1000 x 500 Fabrik 14910051 15,0
1000 x 700 Fabrik 14910071 20,5
1000 x 1000 Fabrik 14910101 28,7
1100 x 500 Fabrik 14911051 16,5
1100 x 700 Fabrik 14911071 22,5
1100 x 1000 Fabrik 14911101 31,4
1200 x 500 Fabrik 14912051 17,9
1200 x 700 Fabrik 14912071 24,4
1200 x 1000 Fabrik 14912101 34,1
1300 x 500 Fabrik 14913051 21,7
1300 x 700 Fabrik 14913071 29,6
1300 x 1000 Fabrik 14913101 41,5
1400 x 500 Fabrik 14914051 23,3
1400 x 700 Fabrik 14914071 31,8
1400 x 1000 Fabrik 14914101 44,6
1500 x 500 Fabrik 14915051 27,7
1500 x 700 Fabrik 14915071 37,9
1500 x 1000 Fabrik 14915101 53,2
1600 x 500 Fabrik 14916051 29,7
1600 x 700 Fabrik 14916071 40,7
1600 x 1000 Fabrik 14916101 57,2
1800 x 1000 Fabrik 14918101 61,2


Fastgørelse og stagning

Ligeløbstrapper har forskellige muligheder for fastgørelse og stagning, afhængigt af hvor stor trappen er. Ved små trapper er det muligvis tilstrækkeligt med monteringsbeslag. Større trapper kan behøve både bærebjælker og konsoller.

Weland hjælper dig med den rette fastgørelse og stagning.

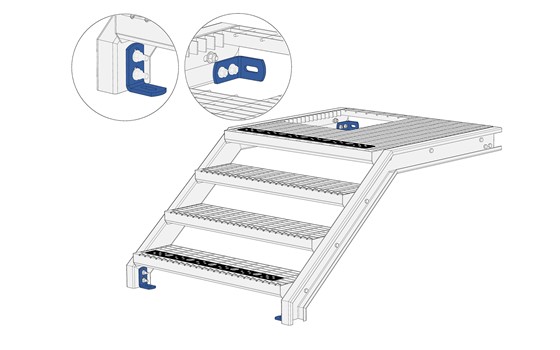

Fastgørelsesvinkler

Fastgørelsesvinkler til trappe- og reposvanger.

Fastgørelsesvinkler

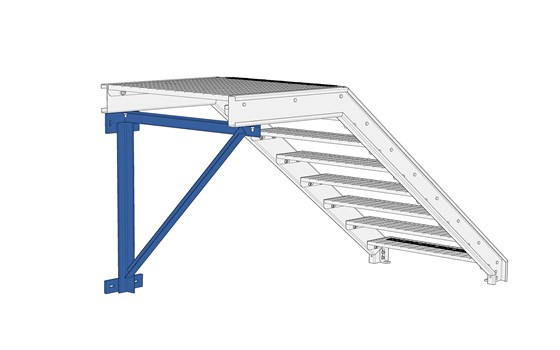

Konsol

Standardkonsol under reposvange.

Konsol

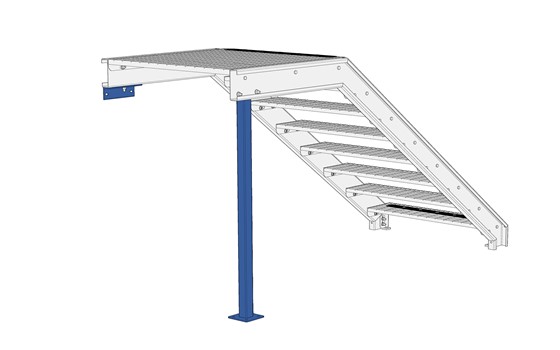

Støtteben

Støtteben og fastgørelsesvinkel til væg under reposvange.

Støtteben

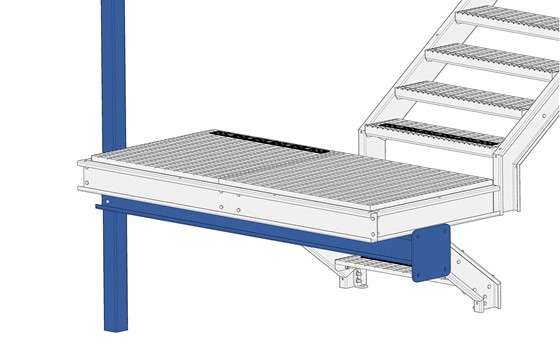

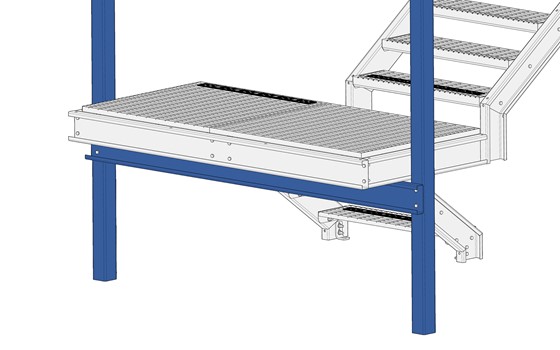

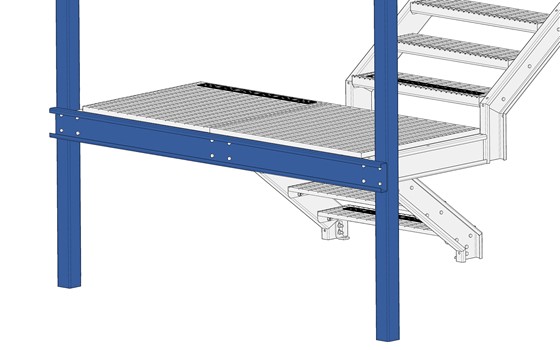

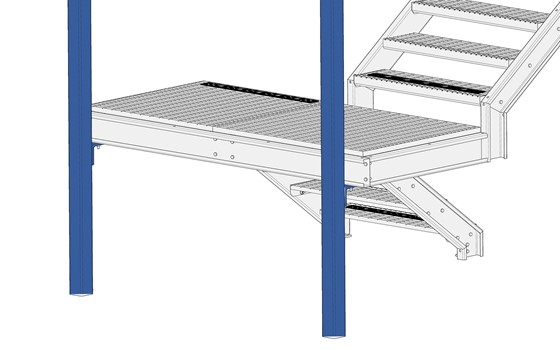

Bærebjælke

Støtteben og bærebjælke under repos.

Bærebjælke


Platform

Separat platform med sparkeliste.

Platform
